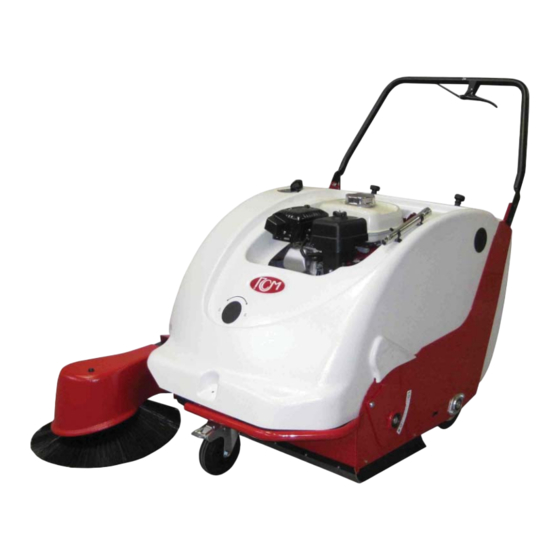

- Page 1 B B rava 900 rava 900 (36.00.39 - Brava 900 HT) MANUALE D’USO E MANUTENZIONE INSTRUCTION AND MAINTENANCE HANDBOOK MANUEL D’UTILISATION ET D’ENTRETIEN HANDBUCH FÜR GEBRAUCH UND WARTUNG MANUAL DE USO Y MANTENIMIENTO 01/2015 Rev.01 Tecnoklean s.a.s. - 3287224422 - tecnoklean@yahoo.it...
- Page 5 TABLE DES MATIÈRES page GENERALITES Données pour l’identifi cation de la balayeuse CARACTÉRISTIQUE TECHNIQUES COMMANDES NORMES DE SÉCURITÉ GÉNÉRALES EMPLOI DE LA BALAYEUSE Instructions pour la mise en service de la balayeuse Démarrage du moteur OPÉRATIONS À EFFECTUER POUR LA MISE EN SERVICE DE LA BALAYEUSE NORMES À...
-
Page 38: Generalites
GENERALITES Données pour l’identifi cation de la balayeuse Fig.1 Plaquette d’identifi cation du type de balayeuse Important! Le présent manuel doit être soigneusement conservé, à un endroit permettant sa consultation immédiate en cas de besoin. Ce symbole attire l’attention sur les normes de sécurité importantes dont la violation peut causer des domma- ges à... -
Page 39: Caractéristique Techniques
CARACTÉRISTIQUES TECHNIQUE Dimensions Largeur sans balai latéral mm 840 Longueur mm 1380 Hauteur mm 980 Poids kg 70 Dimensions emballage Largeur mm 1050 Longueur mm 1250 Hauteur mm 825 Poids emballage kg - ( Fig. 1 - Dimensions de la balayeuse) 1380 Capacite du bac Capacité... - Page 40 Direction Système avec guidon Frein Frein de stationnement à pédale sur la roue avant Dispositif de fi ltration poussieres Filtre en panneau n. 1 Surface fi ltrante m² 2,68 Matériau élément fi ltrant cellulose ou polyester Aspiration poussieres Ventilateur centrifuge - capacité d’aspiration m3/h 720 Vitesse tours/min 2900...
-
Page 41: Commandes
COMMANDES (FIG.2) Levier de commande entraînement mécanique Bouton secoueur manuel fi ltre à poussière Levier de levage et descente du balai latéral Bouton de fermeture aspiration Vis de réglage du balai latéral Fermeture du bac à déchets Poignée de démarrage du moteur Vis de réglage du balai central Frein de stationnement... -
Page 42: Normes De Sécurité Générales
NORMES DE SÉCURITÉ GÉNÉRALES La machine décrite dans le présent manuel a été réalisée en conformité avec la Directive Communautaire sur les ma- chines 2006/42/CE (Directive Machines) et ses modifi cations successives. Le responsable de la gestion de la machine doit impérativement se conformer aux directives communautaires ainsi qu’aux lois nationales en vigueur en ce qui concerne l’environnement de travail, afi n de sauvegarder la sécurité... -
Page 43: Emploi De La Balayeuse
EMPLOI DE LA BALAYEUSE (FIG.3) Instructions pour la mise en service de la balayeuse Avant de mettre le moteur en marche: • S’assurer qu’il y a de l’essence dans le réservoir 1. • Contrôler le niveau d’huile du moteur 2. •... -
Page 44: Opérations À Effectuer Pour La Mise En Service De La Balayeuse
OPÉRATIONS À EFFECTUER POUR LA MISE EN SERVICE DE LA BALAYEUSE (FIG.4) Avance: pour actionner le système d’entraînement tirer le levier 1 (si la balayeuse est munie de moteur). La roue 2 se déplace en avant en déterminant la pression sur le rouleau 3 et met en fonction les roues arrière à l’aide de la courroie 4. -
Page 45: Normes À Suivre Au Cours Du Fonctionnement
NORMES À SUIVRE AU COURS DU FONCTIONNEMENT Attention! • Ne pas ramasser de cordes, fi ls de fer, feuillards, eau, etc. • En présence d’objets volumineux et notamment légers (papier, feuilles, etc.) soulever la partie avant de la ba- layeuse en appuyant sur le guidon. Cette manoeuvre doit être eff ectuée le temps nécessaire au ramassage de ces objets. -
Page 46: Entretien
ENTRETIEN Moteur - Vidange huile (fi g.5a) Pour déterminer le temps de vidange moteur, voir les instructions qui sont reportées dans le livret d’utilisation et entretien du moteur HONDA. Enlever le bouchon 1 sur le tube de vidange 2. Vidanger l’huile dans un récipient. Visser le bouchon 1 sur le tube de vidange 2. -
Page 47: Balai Latéral
Balai latéral (fi g.6) La fonction du balai latéral est de nettoyer la saleté aux coins et le long des bords et de l’amener sur la trace du balai central. Réglage du balai latéral Le balai latéral doit laisser sur le sol une “trace A” selon le dessin. Pour ce faire, il faut régler la hauteur du sol au fur et à... -
Page 48: Système D'avance
SYSTÈME D’AVANCE (FIG.7) Courroies de commande Contrôler toutes les 100-150 heures de fonctionnement la tension et l’usure des courroies. Les courroies 3, 4, 5 sont du type souple et sont tendues automatiquement. La tension de la courroie d’entraînement 2 se fait de la façon suivante: •... -
Page 49: Filtre En Panneau Anti-Poussière
FILTRE EN PANNEAU ANTI-POUSSIÈRE (FIG.8) Le fi ltre à poussière a pour but de fi ltrer l’air poussiéreuse aspirée par le ventilateur. La parfaite effi cacité doit toujours être assurée. Attention! Si la balayeuse soulève un nuage de poussière, cela signifi e que le fi ltre est sale. Nettoyage du fi ltre en panneau Pour nettoyer le fi ltre, eff ectuer les opérations suivantes: •... -
Page 50: Frein De Stationnement
FREIN DE STATIONNEMENT (FIG.9) Quand la balayeuse est inactive, il faut enclencher le frein de stationnement logé sur la roue avant. La manoeuvre se fait de la manière suivante: • Pour bloquer la roue, appuyer à l’aide du pied sur le levier 1 jusqu’au déclenchement; •... -
Page 51: Opérations Périodiques De Contrôle Et Entretien Et Contrôles De Sécurité
OPÉRATIONS PÉRIODIQUES DE CONTRÔLE ET ENTRETIEN ET CONTRÔLES DE SÉCURITÉ Attention! La balayeuse doit être révisée par le personnel spécialisé, qui devra contrôler les conditions de sécurité de la machine ou la présence de dommages ou de défauts éventuels dans les cas suivants: •... -
Page 52: Informations De Sécurité
INFORMATIONS DE SÉCURITÉ Nettoyage: Quant aux opérations de nettoyage et de lavage de la machine, utiliser avec précaution les détergents agressifs, les acides, etc. S’en tenir aux instructions du producteur des détergents et, au besoin, utiliser des vêtements de protection (tels que survêtements, gants, lunettes, etc.).
