EN

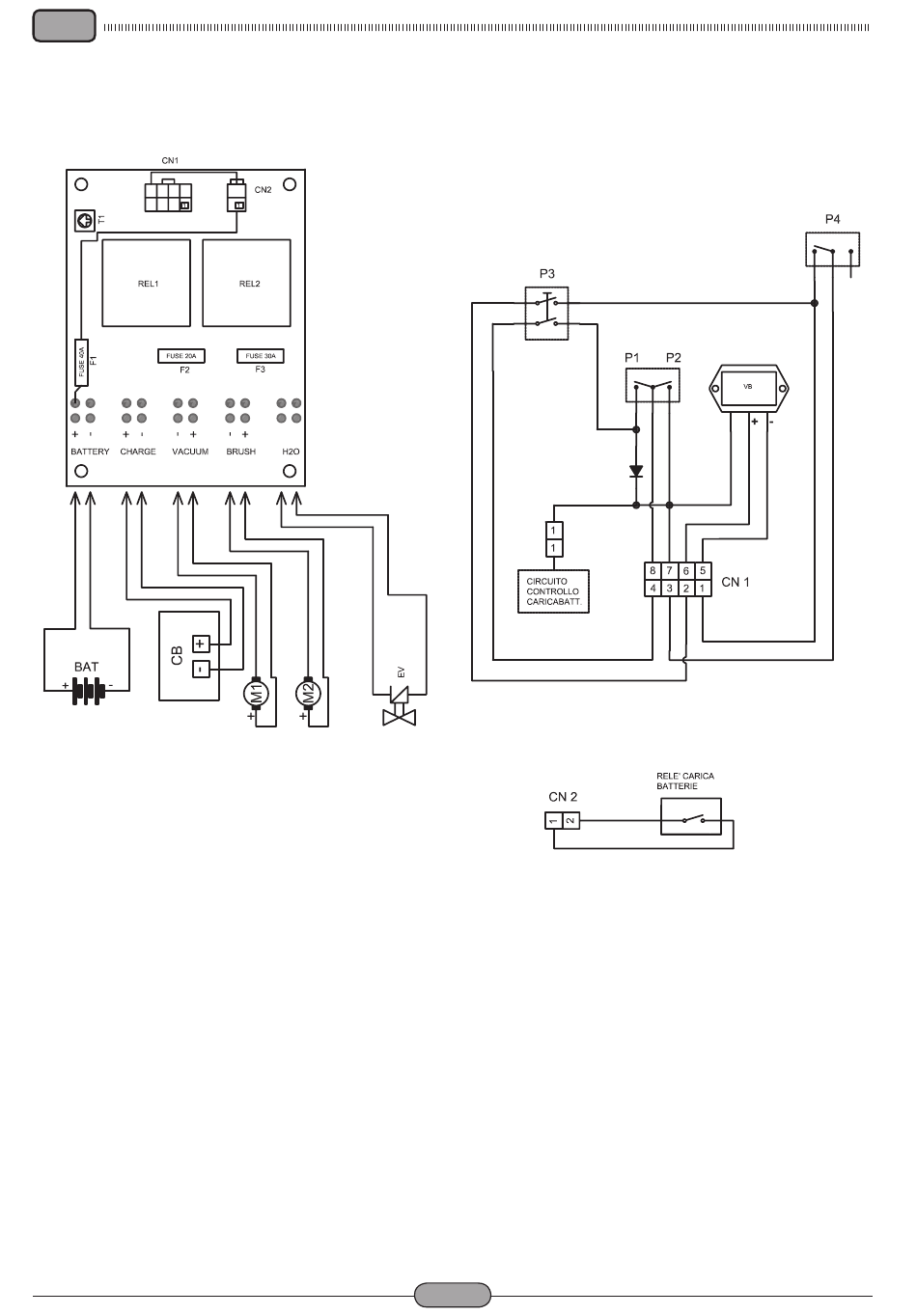

WIRING DIAGRAMS

BC version

BAT ...........................................24V battery
CB ..................................5A battery charger
CN2 ......................5A battery charge contact
EV .........................................Solenoid valve
F1 .......................................40A fuse (main)
F2 ............................... 20A fuse (aspiration)
F3 ......................................30A fuse (brush)
M1 ...................................... Aspiration motor
M2 .............................................Brush motor
P1 .................Solenoid valve + brush switch
P2 ............................................Brush switch
P3 ............................................Brush button
P4 ..................................... Aspiration switch
REL1 ........ Aspiration remote control switch
REL2 ............... Brush remote control switch
T1 .................................... Aspirator timer off
VB .............................Battery charge display
EN-24
