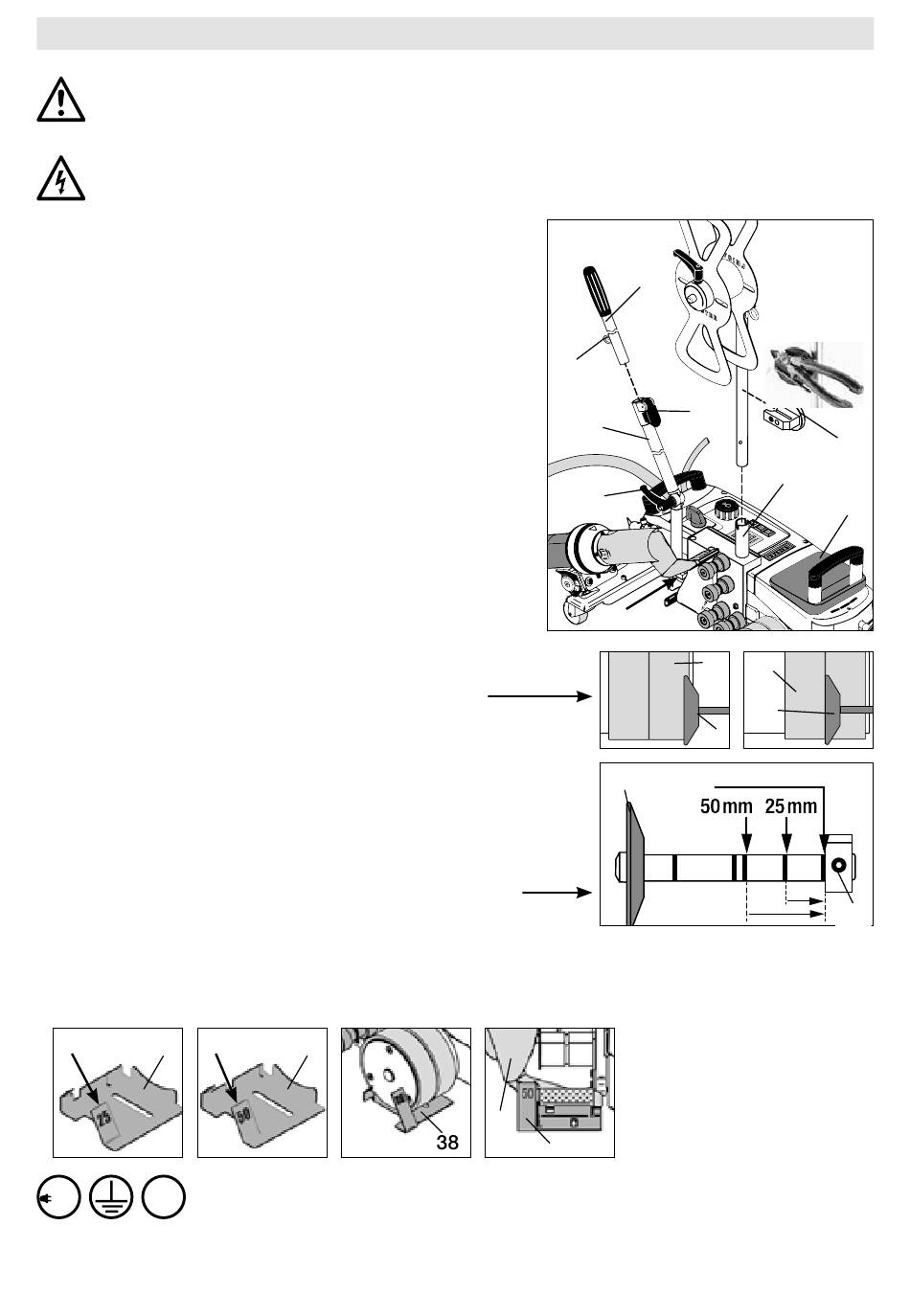

Etat de service

L'appareil ne doit être utiliser qu'à l'extérieur ou dans des locaux bien ventilés.
Veiller à ne pas brûler le matériau lors du processus de soudage.
Consulter la fiche technique de sécurité matériau du fabricant et suivre les indications.
Avant la mise en service, contrôlez le câble d'alimentation secteur (1) et la fiche ainsi que le câble
de prolongation à la recherche de dommages électriques et mécaniques.
• Contrôler si le poids supplémentaire (16) est mis en place
correctement.
• Manette de guidage
– Mettre la partie inférieure de la manette de guidage (19)
dans la position souhaitée à l'aide de la vis à levier (24).
– Insérer la partie supérieure de la manette de guidage (20)
dans la partie inférieure de la manette de guidage (19) et la
fixer à l'aide du levier de blocage (21).
– Suspendre la décharge de traction du câble d'alimentation
secteur (1) dans le support (22) sur la manette de guidage ou
sur le châssis.
– Si la manette de guidage n'est pas nécessaire, elle peut être
enlevée de la soudeuse automatique à air chaud en dévissant
deux vis cylindriques (18).
• Introduire le dispositif de roulement de la bande dans le
support (23).
• Monter le porte-outils magnétique (34) et le fixer avec une vis
hexagonale.
• Contrôler le réglage de base du rouleau de guidage (15).
– Le rouleau de guidage (15) doit être réglé sur le côté ou au milieu du
rouleau de pression (11).
– Si nécessaire, procéder au réglage du rouleau de guidage (15) de
la manière suivante:
Dévisser la vis hexagonale (15a) du rouleau de guidage(15).
Pousser le rouleau de guidage (15) dans la position souhaitée
(voir le repère) selon la largeur de la bande.
Repère de positionnement pour bande de largeur 50, 25 mm.
Visser la vis hexagonale (15a) du rouleau de guidage (15).
• Le réglage de base de la buse de soudage (9) est réalisé en usine.
• Contrôler le réglage de base de la buse de soudage (9) avec le gabarit de buse (38) fourni avec la soudeuse.
• Réglage de la buse de soudage (9) pages 61 / 62.
38
25 mm 50 mm
FI
230
400
Pour la mise en marche et les réglages de paramètres de la soudeuse automatique à air chaud, voir le
mode de travail à partir de la page 54.
38
Raccordez l'appareil à la tension nominale. La tension nominale indiquée sur l'appa-
reil doit correspondre à la tension du secteur.
En cas de panne de courant, sortez la soufflerie à air chaud (8) en position d'arrêt.
Manette de
guidage
20
22
19
24
18
Milieu rouleau de pression
15
9
38
Dispositif de
roulement
de la bande
21
34
23
16
11 11
15
15
15a
49
