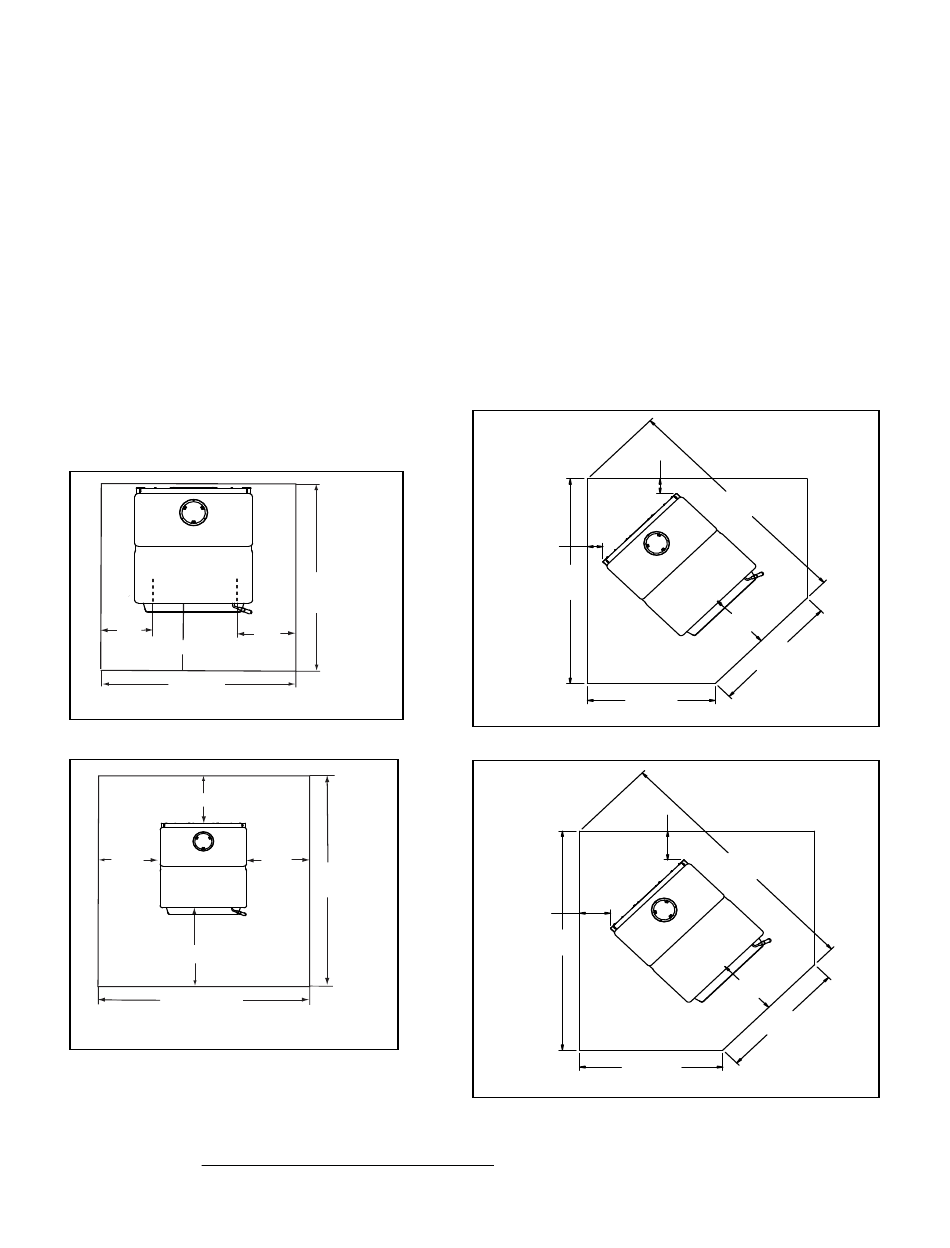

C. Exigences de protection de l'âtre
Protection du sol :
•
Protection de sol de type 1 (braise) ou de matériaux
incombustibles de 13 mm (1/2 po).
•
Prolonger sous l'appareil et vers l'avant, les côtés et
l'arrière, comme il est indiqué.
•
Le sol doit être incombustible ou autrement protégé
adéquatement contre les étincelles et les braises.
•
Une couche de briques minces ou de carreaux en
céramique sur un matériau inflammable est suffisante.
Installations aux États-Unis, il est nécessaire d'installer un
protecteur de sol incombustible d'une épaisseur minimale
de 496 mm (16 po) devant la vitre et sur 203 mm (8 po)
minimum de chaque côté de la porte de chargement du
combustible. Ouvrez la porte et mesurez une distance de
203 mm (8 po) depuis le bord latéral de l'ouverture sur la
face de l'appareil. *Voir l'exception.
Porte de chargement
du combustible
203 mm
(8 po)
À 406 mm (16 po) de la vitre
854 mm
(33-5/8 po)
minimum
203 mm (8 po)
203 mm
(8 po)
457 mm (18 po)
1092mm (43 in.)
minimum
Figure 3.4
NOTICE:
•
Les illustrations et les photos correspondent aux installations typiques et
NE SONT DONNÉES QU'À TITRE D'INDICATION.
•
Illustrations/diagrams are not drawn to scale.
•
Actual installation may vary due to individual design preference
•
Hearth & Home Technologies reserves the right to alter its products.
Quadra-Fire • Manuel d'installation Adventure-II • 4084-901 • Rév. A • 10/16
1130 mm
(44-1/2 po)
minimum
203 mm
(8 po)
ÉTATS-UNIS
203 mm
(8 po)
1384 mm
(54-1/4 po)
minimum
CANADA
Au Canada, il est nécessaire d'installer un protecteur de sol
d'un matériau incombustible jusqu'à au moins 457 mm
(18 po) devant la vitre et à 203 mm (8 po) de chaque
côté et à l'arrière de la porte de l'appareil. *Consultez
les exceptions.
*EXCEPTION : Les protections de sol incombustibles doivent
se prolonger sous le tuyau de cheminée dans le cas d'une
évacuation horizontale et se prolonger de 51 mm (2 po)
de chaque côté.
AVERTISSEMENT! Risque d'incendie!
•
Le socle de l'âtre doit être installé exactement comme
spécifié.
•
Les températures élevées ou les braises peuvent
enflammer les matériaux inflammables dissimulés.
4 in. (102mm)
102 mm (4 po)
1445 mm
(56-7/8 po)
841 mm
(33-1/8 po)
203 mm (8 po)
203 mm (8 po)
1547 mm
(60-7/8 po)
943 mm
(37-1/8 po)
1617 mm
(63-5/8 po)
406 mm
(16 po)
854 mm
(33-5/8 po)
Double paroi
1761 mm
(69-3/8 po)
406 mm
(16 po)
854 mm
(33-5/8 po)
Paroi unique
9
