F. Cheminée en maçonnerie

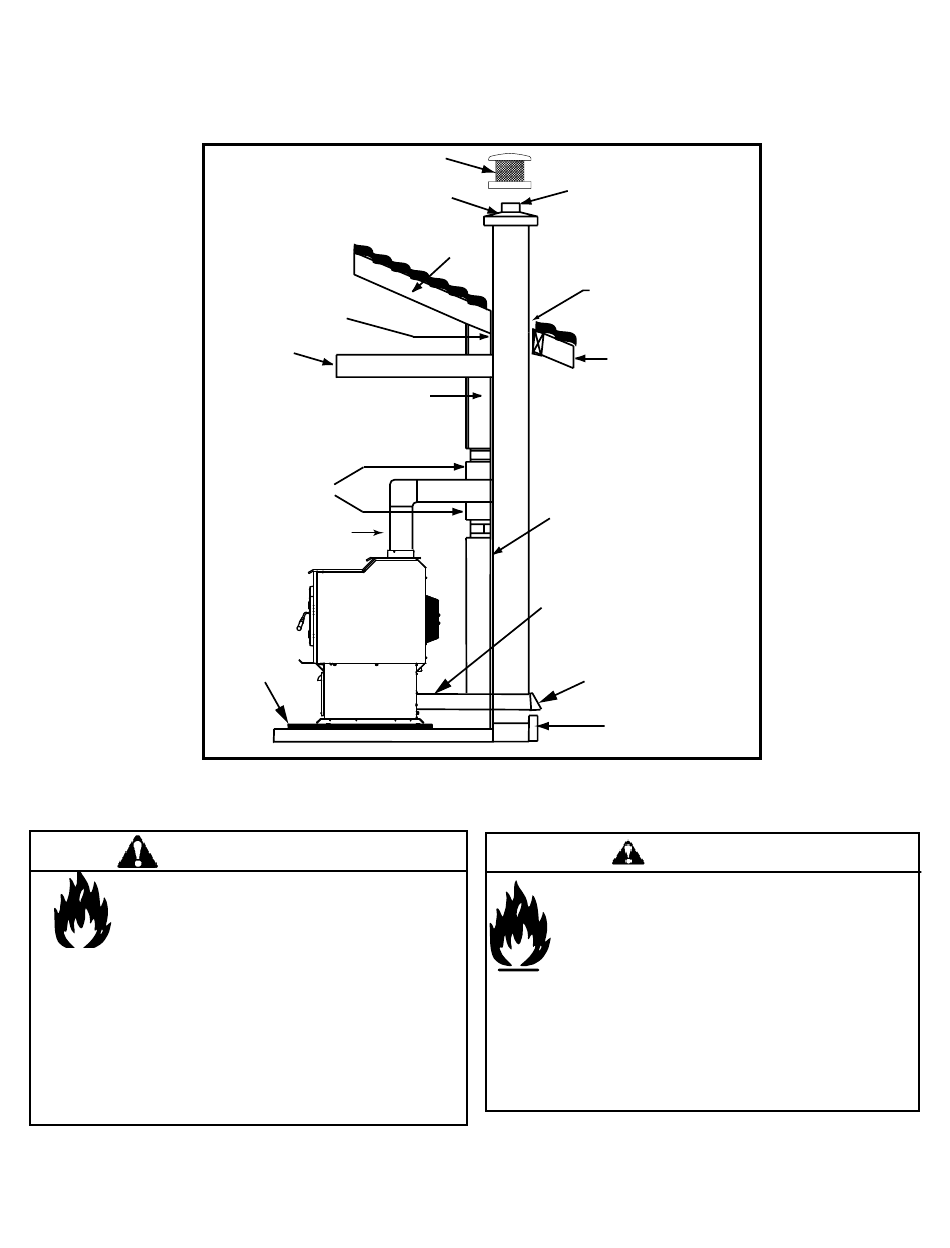

Figure 4.7
AVERTISSEMENT
Risque d'incendie.
Suivez les instructions d'installation du fabricant
du carneau.
Utilisez UNIQUEMENT des connecteurs :
•
Dans la pièce, entre l'appareil et le plafond ou le mur.
Le connecteur ne doit PAS traverser :
•
Un grenier ou des combles
•
Un placard ou tout autre espace clos similaire
•
Le plancher ou le plafond
Respectez tous les dégagements minimum définis par rapport
aux matériaux inflammables.
Quadra-Fire • Manuel d'installation Adventure-II • 4084-901 • Rév. A • 10/16
Chapeau pare-étincelles
Chapeau en béton
Dégagement de 25 mm
(1 po) par rapport au pare-feu
Solive de
plafond
Mur inflammable
Gaine de conduit,
,
305 mm (12 po)
des briques
610 mm
(24 po)
Protection
du sol
Doublage du boisseau
d'argile réfractaire
avec espace d'air
Chevron
Solin
Revêtement
Conduit arrière pour
l'air extérieur
Chapeau de l'extrémité
de la prise d'air extérieur
Risque d'incendie.
Dans le cas de cheminées à doublage préfabriqué
refroidies à l'air :
•
Installez le revêtement de cheminée approuvé aux
exigences UL 1777 de type HT 1149 °C (2100 °F)
•
Réinstallez UNIQUEMENT le chapeau de la
cheminée originale préfabriquée.
•
NE BLOQUEZ PAS les orifices d'air dans la
cheminée
•
Le blocage du refroidissement d'air surchauffera
la cheminée
Avant-toit
Porte de
nettoyage étanche
AVERTISSEMENT
15
