3
Dimensions et dégagements
A. Dimensions de l'appareil
Quadra-Fire • Manuel d'installation Adventure-II • 4084-901 • Rév. A • 10/16
Adventure-II
(15-1/8 po)
381 mm
(15 po)
908 mm
(35-3/4 po)

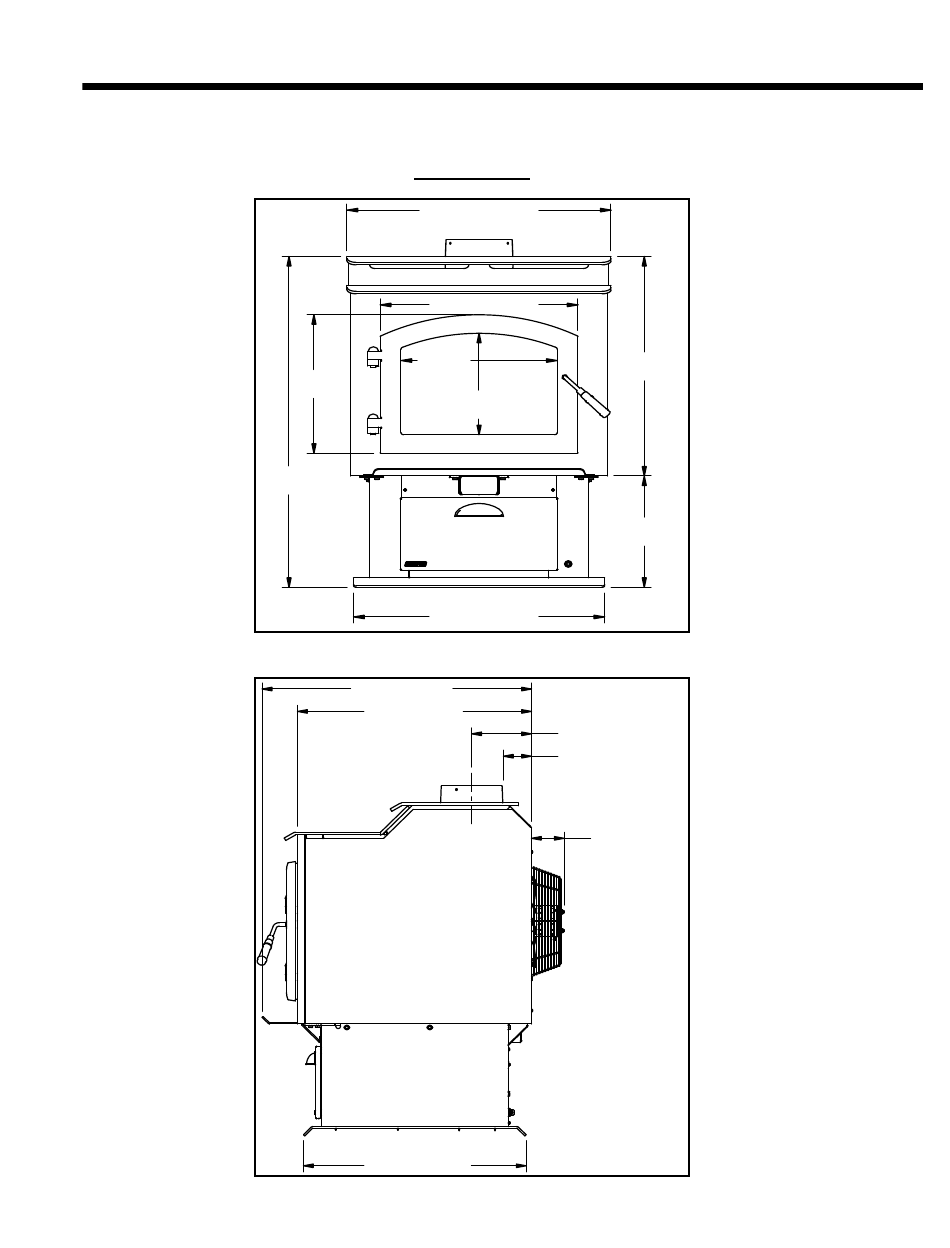

Figure 3.1 Vue frontale
714 mm (28-1/8 po)
622 mm (24-1/2 po)
591 mm (23-1/4 po)
Figure 3.2 Vue latérale (montré avec le ventilateur optionnel)
REMARQUE : Buse d'un diamètre intérieur de 152 mm (6 po)
648 mm (25-1/2 po)
486 mm (19-1/8 po)
384 mm
279 mm
(11 po)
616 mm (24-1/4 po)
159 mm (6-1/4 po)
76 mm (3 po)
86 mm (3-3/8 po)
603 mm
(23-3/4 po)
305 mm
(12 po)
7
