5
Installation de l'appareil
A. Assemblage de la porte
Installation d'une nouvelle porte
1. Placez les tiges de charnières dans les trous de
charnière du côté gauche de la porte.
2. Placez la porte sur le devant de l'appareil en l'alignant
avec précautions sur les trous de charnière de
l'appareil. Voir figure 5.1.
3. Si la porte n'est pas à niveau :
PARTIE DU COIN INFÉRIEUR DROIT : Avec le
marteau, frappez sur la charnière A vers l'extérieur (en
s'éloignant de l'ouverture de la porte) et frappez sur
la charnière B vers l'intérieur (vers l'ouverture de la
porte).
PARTIE DU COIN SUPÉRIEUR DROIT : Frappez
la charnière A vers l'intérieur et la charnière B vers
l'extérieur.
REMARQUE : Il est important de déplacer les deux
charnières à distance égale pour assurer le bon
fonctionnement du verrou de la porte.
4. La porte de la corde pourrait être rigide rendant la
porte difficile à fermer au début, mais s'assouplira avec
le temps.
Installation d'une nouvelle poignée de porte
Pièces incluses dans l'ensemble : 1 poignée de porte, 1 clé,
2 rondelles, 1 verrou à came, 1 contre-écrou. Voir figure 5.2
Outils nécessaires : Clé 9/16 po
1.
Introduisez la poignée de porte dans la porte.
2.
Installez les deux rondelles comme il est indiqué, et
placez la clé dans la rainure.
3.
Alignez la rainure à la came de verrouillage avec la clé.
Glissez la came de verrouillage sur l'axe.
4.
Installez le contre-écrou.
ATTENTION! NE SERREZ PAS TROP LE CONTRE-
ÉCROU. LA POIGNÉE DE PORTE DOIT POUVOIR
BOUGER LIBREMENT.
5.
Installez la poignée en fibre en utilisant un mouvement
dans le sens horaire, jusqu'à ce que la poignée en fibre
repose bien serrée contre la tige de la poignée.
18
Quadra-Fire • Manuel d'installation Adventure-II • 4084-901 • Rév. A • 10/16
Broches de
charnière
A
Orifices de
la charnière
du poêle
B

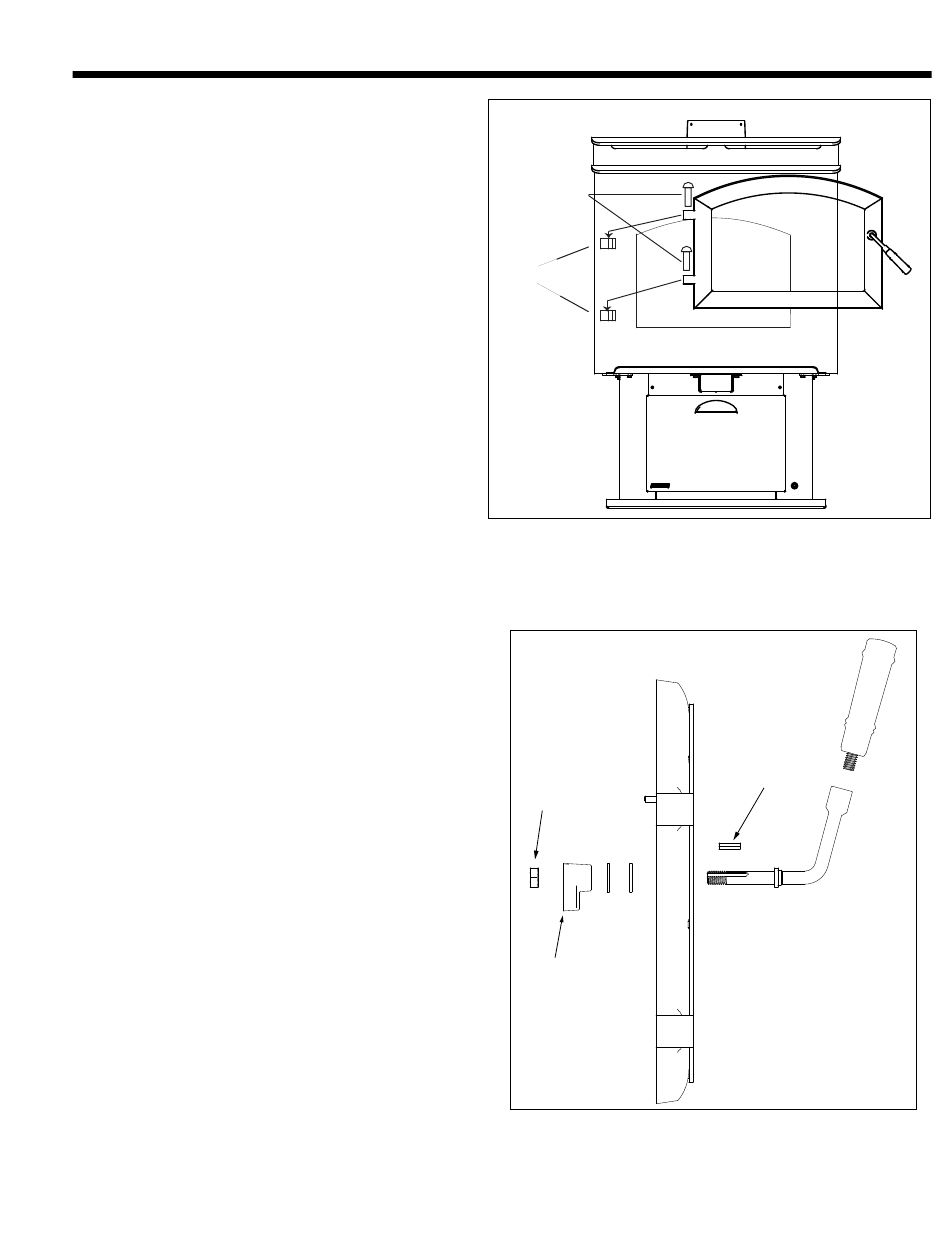

Figure 5.1
Contre-écrou
Verrou à came
Figure 5.2
Clé carrée
