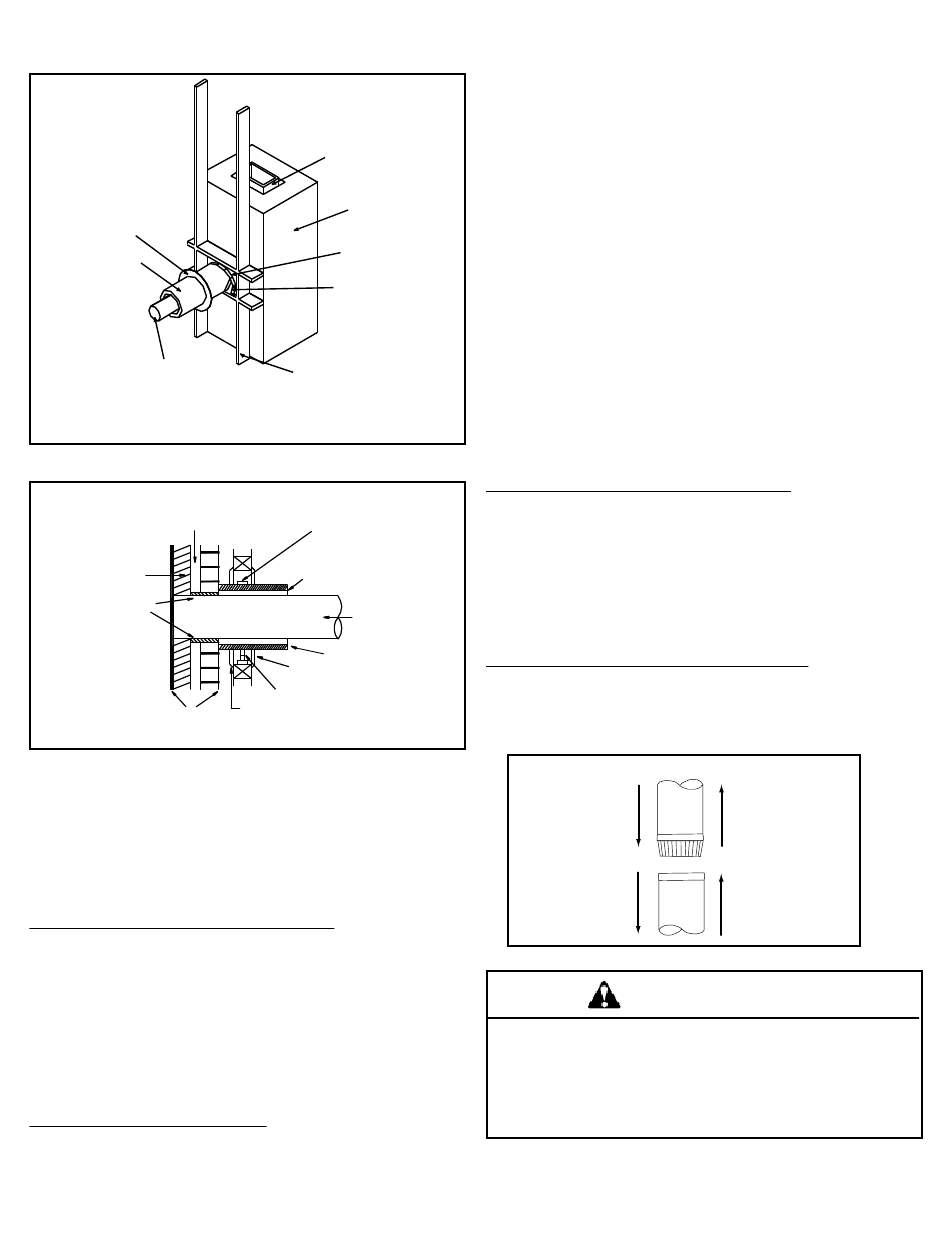

Cheminée pleine et supports métalliques constituant la
gaine du conduit.
Col décoratif
Section de cheminée
avec un dégagement
de 51 mm (2 po) par
rapport aux matériaux
inflammables
Carneau
Figure 4.2
Min. de dégagement entre la
cheminée et l'entretoise murale et les
matériaux inflammables – 51 mm (2 po)
Doublure de
cheminée
Boisseau d'argile
réfractaire ou
équivalent
Cheminée en maçonnerie
construite selon NFPA 211
Figure 4.3
B. Systèmes de cheminée
•
Le carneau connecte l'appareil à la cheminée.
•
Il doit être en acier doux noir de calibre 24 ou en acier cuivré de
calibre 26 et avoir un diamètre minimum de 152 mm (6 po).
•
On peut également utiliser un conduit à double paroi approuvé
avec lame d'air.
Carneau à une seule paroi ou tuyau d'appareil
•
Il doit être en acier doux de calibre 24 ou en acier cuivré de
calibre 26.
•
Les sections doivent être fixées à l'appareil et entre eux en
orientant l'extrémité ondulée (mâle) en direction de l'appareil.
•
Pour tous les raccordements, y compris celui de la buse, utilisez
3 vis autotaraudeuses.
•
Vous devez observer les dégagements minimum par rapport aux
matériaux inflammables.
Carneaux préfabriqués (avec évent)
•
Un carneau (avec évent) homologué doit être utilisé si l'appareil
est installé dans une maison mobile.
•
Les carneaux homologués doivent être adaptés les uns aux
autres pour obtenir un bon ajustement et une bonne étanchéité.
Quadra-Fire • Manuel d'installation Adventure-II • 4084-901 • Rév. A • 10/16
Boisseau de terre
cuite avec espace d'air
Cheminée
en maçonnerie
Entretoise murale
Bride murale pour
attacher la section
de cheminée
Des montants en bois
utilisés pour la charpente
espacés de 51 mm (2 po)
par rapport à la cheminée
en maçonnerie.
Dégagement min.
de 51 mm (2 po)
Section de cheminée
séparée par un espace
d'air de 25 mm (1 po)
Carneau
Section de
cheminée
Col décoratif
Bride murale
Entretoise murale
C. Hauteur/déclivité de la cheminée
Pour garantir le bon fonctionnement de votre appareil, le tirage de
votre cheminée (pression statique) doit être d'environ -0,10 po (CE)
sur la position de combustion élevée et de -0,04 po (CE) sur
la position basse; la pression est mesurée à 152 mm (6 po)
au-dessus de l'appareil, après une heure de fonctionnement sur
chaque position.
REMARQUE : Il s'agit de directives générales seulement et les
réglages peuvent varier d'un cas à l'autre.
• Cet appareil a été conçu et testé pour une cheminée de 152 mm
(6 po) de diamètre et 4,3 à 4,9 m (14 à 16 pi) de hauteur (hauteur
de l'appareil incluse) mesurée depuis la base de l'appareil.
• Plus vous éloignez de ces dimensions, plus vous risquez de
compromettre les performances du poêle.
• La hauteur de la cheminée devra éventuellement être augmentée
de 2 à 3 % pour chaque tranche de 305 m (1000 pi) au-dessus
du niveau de la mer.
• Il n'est pas recommandé d'utiliser des dévoiements ou des coudes
aux altitudes supérieures à 1219 m (4000 pi).
D. Installation des composants de la cheminée
Carneau
Carneau à une seule paroi ou tuyau d'appareil.
Il doit être en acier doux de calibre 24 ou en acier cuivré de calibre 26.
Ces sections doivent être fixées entre elles et à l'appareil en orientant
l'extrémité ondulée (mâle) en direction de l'appareil. Pour tous les
raccordements, y compris celui de la buse, utilisez 3 vis autotarau-
deuses. Vous devez observer les dégagements minimum par rapport
aux matériaux inflammables. Au Canada, si on souhaite traverser
une paroi ou une cloison en matériau inflammable, l'installation doit
être en conformité avec CAN/CSA-B365.
Carneaux préfabriqués (avec évent) homologués.
Un carneau (avec évent) homologué doit être utilisé si l'appareil est
installé dans une maison mobile. Les carneaux homologués doivent
être adaptés les uns aux autres pour obtenir un bon ajustement et
une bonne étanchéité.
RACCORD DU DOUBLAGE
EXTRÉMITÉS
ONDULÉES
VERS LE
POÊLE
Figure 4.4 Carneau (tuyau d'appareil)
AVERTISSEMENT
Les installations, réglages, modifications, entretiens ou
maintenances inadéquats peuvent provoquer des blessures
et des dommages matériels. Se reporter aux informations du
manuel fourni avec cet appareil. Pour obtenir une assistance
ou des renseignements supplémentaires, consulter un
installateur, un réparateur qualifié ou votre détaillant.
SENS DE LA
CHEMINÉE
13
