Installation dans une maison mobile
Vous devez utiliser l'ensemble de prise d'air
extérieur Quadra-Fire OAK-ADV pour une
installation dans une maison mobile.
1. Vous devez installer une prise d'air extérieur Voir page 21 pour
les informations d'installation.
2. L'appareil doit être fixé à la structure de la maison mobile en
boulonnant le piédestal à travers le socle de l'âtre et dans le
plancher à l'aide des trous à l'intérieur du piédestal.
3. L'appareil doit être mis à la terre au moyen d'un fil de cuivre
plein de no 8 ou équivalent dont les extrémités sont pourvues
de connexions de mise à la terre NEC approuvées.
4. L'appareil doit être raccordé à un carneau avec évent UL103 HT
et une cheminée UL103 HT approuvés; le chapeau de l'extrémité
de cheminée doit être doté d'un pare-étincelles. N'utilisez jamais
un carneau (tuyau de l'appareil) à paroi simple dans une maison
mobile. N'utilisez que des conduits à double paroi type Dura-Vent
DVL, Selkirk metalbestos DS, Security DL, ou tout autre carneau
à double paroi homologué.
5. Au Canada, l'appareil doit être connecté à une cheminée
préfabriquée de 152 mm (6 po) conforme à la NORME CAN/
ULC-629M POUR CHEMINÉES PRÉFABRIQUÉES.
6. Suivez les instructions du fabricant de la cheminée et du carneau
quand vous installez des conduits de fumée dans une maison
mobile.
7. Respectez les dégagements définis pour les matériaux
inflammables.
8. Respectez rigoureusement les exigences de protection du sol.
9. Utilisez du silicone pour créer une barrière pare-vapeur efficace
aux endroits où la cheminée ou les autres composants pénètrent
l'extérieur de la structure.
REMARQUE : Des dévoiements dont l'angle avec la verticale
ne dépasse pas 45° sont autorisés en vertu de la section 905(a)
de la norme UMC (Uniform Mechanical Code). Les dévoiements
supérieurs à 45° sont considérés comme horizontaux et sont permis
tant que la longueur horizontale ne dépasse pas 75 % de la longueur
verticale du conduit. La construction, les dégagements et le chapeau
de l'extrémité doivent être en conformité avec le tableau 9C de la
norme UMC. Cette installation doit également être en conformité
avec NFPA 211.
REMARQUE : Les sections supérieures de la cheminée doivent
être démontables pour que la hauteur depuis le sol ne dépasse pas
4,1 m (13,5 pi) lors du transport.
10. Ne brûlez que du bois. Les autres combustibles risquent de
provoquer l'émission de gaz toxiques (par exemple du gaz
carbonique).
11.
Si l'appareil brûle mal quand un ventilateur de tirage fonctionne
dans la maison (par exemple, celui d'une hotte de cuisinière),
augmentez l'air de combustion.
12. L'installation doit être en conformité avec les Normes de
construction et de sécurité pour maisons mobiles (HUD) CRF
3280, partie 24.
Quadra-Fire • Manuel d'installation Adventure-II • 4084-901 • Rév. A • 10/16
Mitre
Écran/pare-feu
de solive
Protection du sol
Conduit au sol pour l'air extérieur

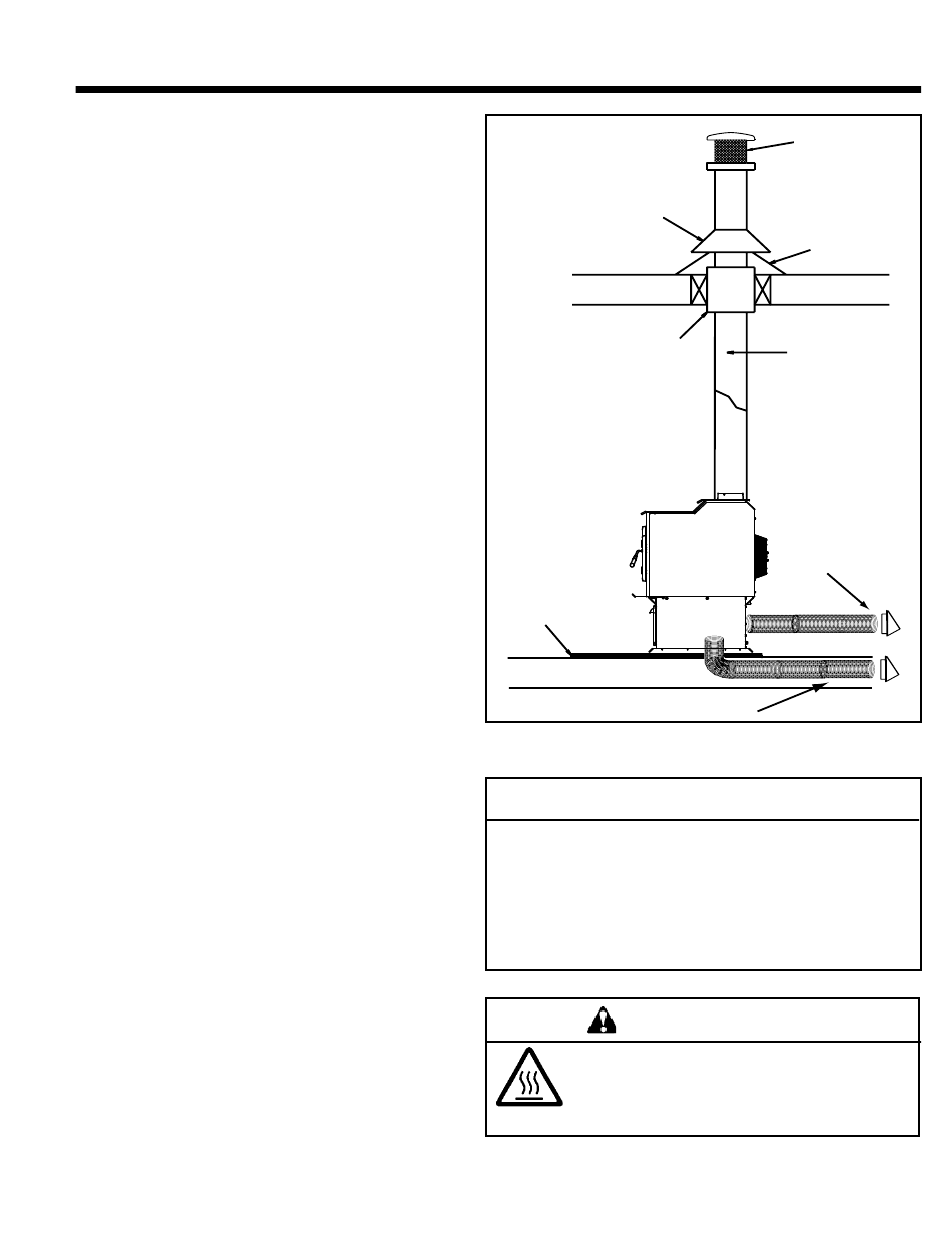

Figure 6.1
ATTENTION
L'INTÉGRITÉ DE LA STRUCTURE DU PLANCHER, DES MURS
ET DU PLAFOND/TOITURE DE LA MAISON MOBILE DOIT ÊTRE
MAINTENUE.
Ne coupez PAS à travers :
• Les solives du sol, les montants des murs ou les entretoises du
plafond.
• Les matériaux de soutien susceptibles d'affaiblir l'intégrité structurelle.
AVERTISSEMENT
Danger d'asphyxie.
NE JAMAIS INSTALLER DANS UNE CHAMBRE
À COUCHER.
Il consomme l'oxygène présent dans la pièce.
Chapeau
pare-étincelles
Solin de toit
Carneau double
paroi
Conduit arrière
pour l'air extérieur
