G. Doublage de cheminée en maçonnerie
Pour une performance optimale, les cheminées en maçonnerie
utilisées pour ventiler cet appareil devraient :
1. Comporter un doublage en acier inoxydable de 152 mm (6 po).
• Les installations dans un boisseau d'argile sans
revêtement en doublage en acier inoxydable peuvent
réduire le tirage qui affectent la performance,
provoquent le noircissement de la vitre et produisent
un excès de créosote.
2. Il est conseillé d'utiliser un doublage pour une cheminée de
plus de 152 mm (6 po) de diamètre.
• Le conduit surdimensionné peut provoquer un mauvais
rendement et contribuer à l'accumulation de créosote.
3. Nettoyez la cheminée avant d'installer et de faire fonctionner
l'appareil.
Les points suivants énumèrent les exigences les plus critiques
pour une cheminée correctement construite :
• La paroi en maçonnerie de la cheminée, si brique ou bloque
modulaire, l'extrémité du terminal horizontal doit être placée
à au moins 102 mm (4 po) du mur.
• Une cheminée en moellons doit être d'une épaisseur d'au
moins 305 mm (12 po).
• La cheminée doit être équipée d'un revêtement en boisseau
de terre cuite (ou l'équivalent) avec une épaisseur minimum
de 16 mm (5/8 po) et doit être installée avec du mortier
réfractaire.
• Un doublage équivalent doit constituer d'un système de
revêtement de cheminée homologué ou d'un autre matériau
approuvé.
• Puisqu'un
conduit
l'accumulation de créosote, les dimensions du conduit
doivent être vérifiées afin de déterminer que le conduit
n'est pas trop large pour le foyer encastré.
• La cheminée doit aussi être contrôlée afin de satisfaire la
norme minimum de la National Fire Protection Association
(NFPA), Standard 211.
• Un système de support pour conduits de cheminée doit
être utilisé pour traverser le plafond d'une cheminée
préfabriquée.
• L'utilisation de ces accessoires est impérative pour
obtenir les dégagements requis par rapport aux matériaux
inflammables des murs et des plafonds.
REMARQUE : Référez-vous au fabricant du doublage de
cheminée pour des recommandations quant au soutien
du doublage. Une installation dans des appareils sans
un permis annulera l'homologation.
AVIS : Au Canada, une cheminée préfabriquée doit être
conforme aux normes de sécurité, être homologuée au
type UL103HT 1149 °C (2100 °F) classe « A » ou être en
conformité avec la NORME CAN/ULC-S629M APPLICABLE
AUX CHEMINÉES PRÉFABRIQUÉES de 650 °C.
16
Quadra-Fire • Manuel d'installation Adventure-II • 4084-901 • Rév. A • 10/16
surdimensionné
contribue

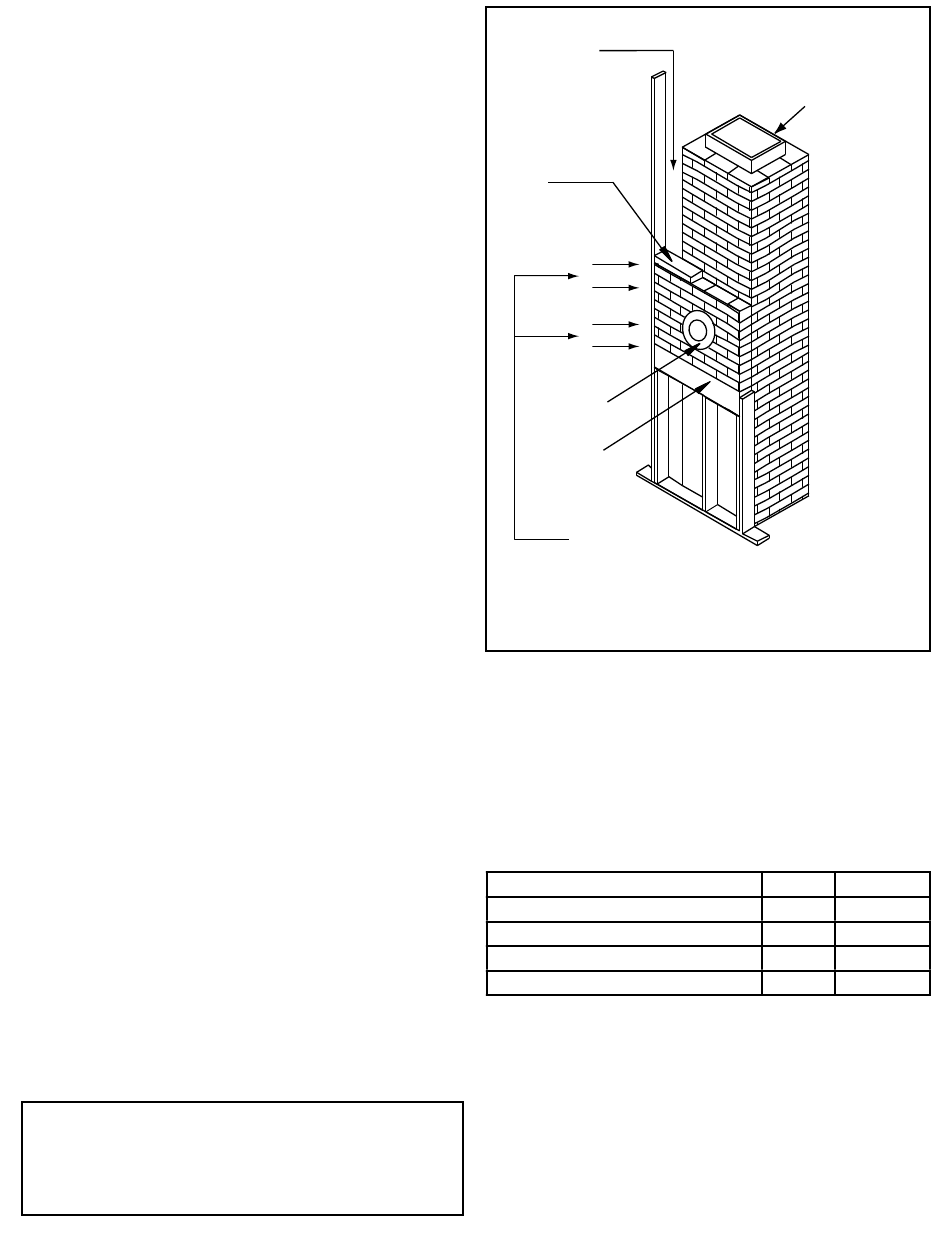

Montant en bois
de 2 po,
dégagement de
51 mm (2 po)
par rapport au
mur de la
cheminée
Têtière
Boisseau d'argile
de 16 mm (5/8 po)
minimum ou
équivalent.
Support
du seuil
Gaine de conduit :
305 mm (12 po)
d'éloignement entre
la brique le boisseau
d'argile et les
matériaux
inflammables.
Figure 4.8
à
Cheminée préfabriquée en métal (suite)
Largeur minimum de la cavité - Avant
Largeur minimum de la cavité - Arrière
Hauteur minimale
Profondeur minimum de l'avant à l'arrière
Boisseau d'argile
de 16 mm (5/8 po)
minimum ou
équivalent.
Pouces
Millimètres
738 mm
(29-1/16 po)
648 mm
(25-1/2 po)
528 mm
(20-3/4 po)
446 mm
(17-9/16 po)
