J. Cheminée en maçonnerie avec circulation de la
chaleur par conduit métallique
Ce foyer encastré est conforme aux normes UL-1482 et ULC S628
(Canada) et est approuvé par les normes de sécurité UL & ULC
concernant l'installation et l'usage d'un foyer avec une cheminée en maçonnerie
selon la norme NFPA 211 avec une connexion directe à la buse de la
cheminée.
K. Cheminée préfabriquée en métal
Peu importe que la cheminée soit neuve ou existante, en maçonnerie ou
préfabriquée, elle doit satisfaire aux exigences minimums :
•
Doit être une cheminée d'un diamètre intérieur minimum de 152 mm (6
po), conçue pour des températures élevées et homologuée UL 103 HT
(2100°F) or ULC S628.
•
Vous devez utiliser les composants requis par le fabricant pour
l'installation.
•
Vous devez respecter les dégagements requis par le fabricant pour
l'installation.
•
Reportez-vous aux instructions d'installation des fabricants.
•
Ce foyer encastré est conforme à la norme UL 1482 et est approuvé
pour être installé dans un foyer préfabriqué sans dégagement homologué
sous la norme UL 127 respectant les spécifications et instructions
suivantes :
•
Le dégagement original préfabriqué du chapeau de cheminée du foyer
doit être réinstallé après la mise en place d'un doublage de cheminée
approuvé respectant les exigences UL 103 (1149 °C (2100°F)) selon UL
1777.
•
Si la cheminée n'est pas homologuée pour les exigences HT, ou si le foyer
préfabriqué a été testé avant 1998, un complet doublage de cheminée
homologuée doit être installé à partir de la buse de l'appareil jusqu'au
sommet de la cheminée.
•
Le doublage doit être solidement attaché à la buse du foyer encastré et au
sommet de la cheminée.
•
Le débit d'air du système de foyer préfabriqué sans dégagement ne doit
pas être modifié. Le support supérieur du doublage de cheminée ne doit
pas réduire le débit d'air du système existant de cheminée refroidie par air.
REMARQUE : Veuillez-vous référer au fabricant du doublage de cheminée
pour des recommandations quant au soutien du doublage.
Une installation dans un foyer sans un permis rendra nulle
l'homologation.
Revêtement de conduit de fumée
avec espace d'air requis
Le carneau en acier inoxydable doit
s'étendre jusqu'au revêtement de
conduit de fumée.
Épaisseur minimale de 203 mm (8 po)
devant la chambre à fumée

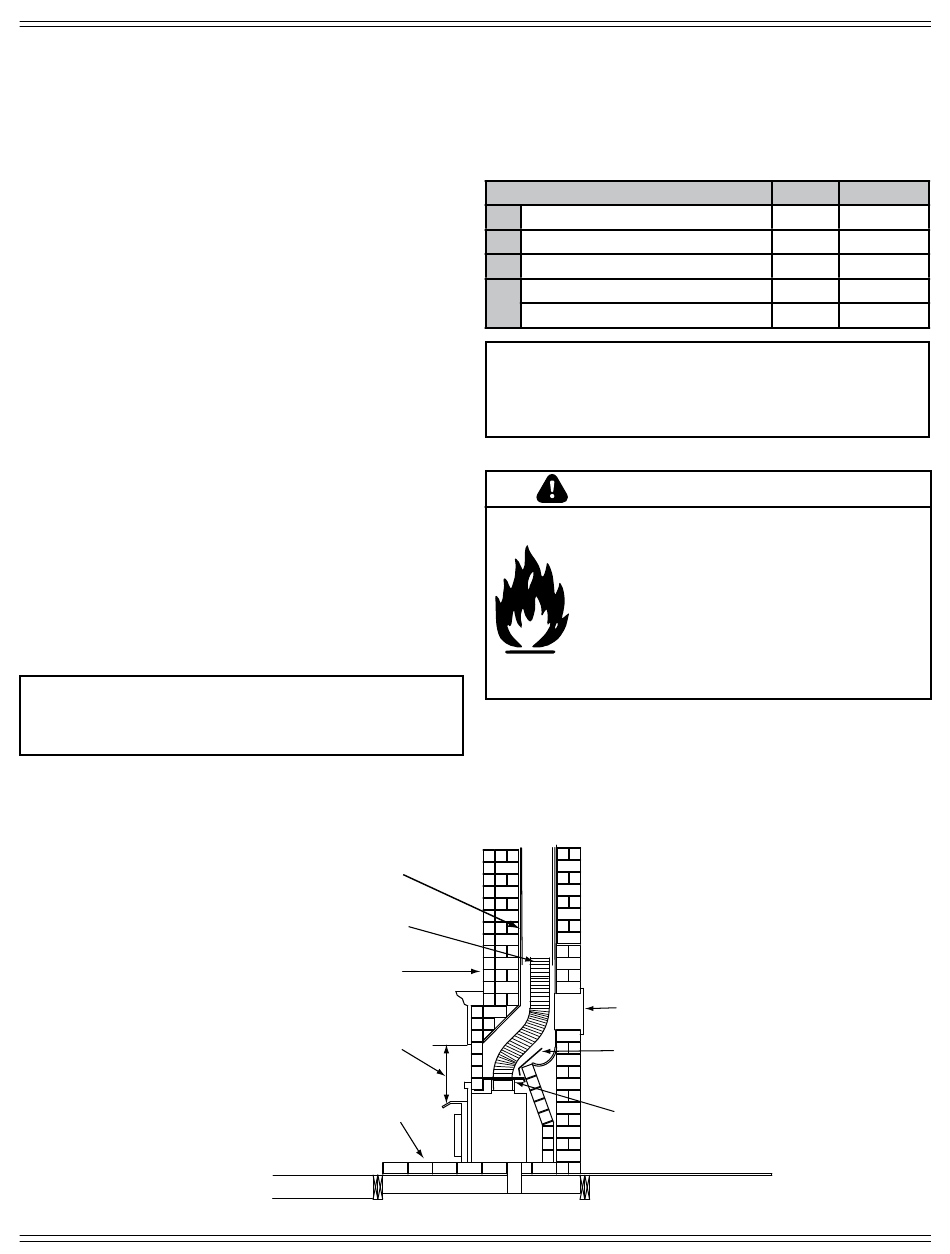

Figure 16.1
16
Dégagement minimum selon
l'homologation du foyer encastré
Protection du sol selon
l'homologation du
foyer encastré
Plancher inflammable
Modèle générique de foyer encastré indiqué dans l'illustration
•
Aucun air de dilution ne doit pénétrer dans la cheminée.
a.
Fixez le registre du foyer en position ouverte. Si cela est impossible, il
sera nécessaire de retirer le registre
b.
Scellez la zone du registre autour du carneau à l'aide d'un scellant
à haute température ou scellez la partie encastrée contre la face du
foyer.
c.
Deux méthodes doivent pouvoir s'enlever et se remplacer pour le
nettoyage et la réinstallation.
Dimensions minimales de l'ouverture Pouces Millimètres
A
Hauteur
Largeur avant
B
C
Largeur arrière
Profondeur (Encadrement en acier)
D
Profondeur (Encadrement en fonte)
AVIS : Au Canada, une cheminée préfabriquée doit être conforme aux
normes de sécurité, être homologuée UL103 HT 1149 °C
(2100°F) classe « A » ou être en conformité avec
la NORME CAN/ULC-S629M APPLICABLE AUX
CHEMINÉES PRÉFABRIQUÉES de 650°C.
AVERTISSEMENT
Risque d'incendie.
Quand les cheminées fabriquées en usine refroidies à l'air
avec revêtement :
•
Installez le doublage de cheminée approuvé aux
exigences UL 1777 de type HT 1149 °C
(2100 °F)
•
Réinstallez UNIQUEMENT le chapeau de la cheminée
originale préfabriquée
•
NE BLOQUEZ PAS les orifices d'air dans la cheminée
•
Le blocage du refroidissement d'air surchauffera la
cheminée
FC7095-802C
23-3/8
23-7/8
18-1/4
17-1/2
Porte de nettoyage étanche
Plaque de registre enlevée
ou fixée en position ouverte
Étanchéisez avec
du matériau incombustible.
594
32
813
606
464
445
07/20
