4300 Series poêle à bois (ACC)
Cheminée pack solide avec supports métal-
liques comme un dé à coudre (suite)
Cheminée Hauteur / Rise and Run
Ce produit a été conçu et testé sur un 6 pouces (152mm)
de cheminée, 14 à 16 pieds (420-480cm) de haut, (inclut
la hauteur poêle) mesuré à partir de la base de l'appareil.
Plus votre hauteur de la pile ou le diamètre varie de
cette configuration, la possibilité existe des problèmes de
performance.
Hauteur de la cheminée peut être nécessaire d'augmenter
de 2 - 3% pour chaque 1 000 pieds au-dessus du niveau des
mers. Il n'est pas recommandé d'utiliser des compensations
ou des coudes à des altitudes supérieures de 4000 pieds
d'altitude ou quand il ya d'autres facteurs qui affectent le
projet de combustion.
AVERTISSEMENT
risque d'incendie.
Inspection of Chimney:
• Inspection de la cheminée:
Cheminée • doivent être en bon état.
• Répond aux normes minimales de la norme
NFPA 211
• cheminée préfabriquée doit être de 6 pouces
(152mm) UL103 HT.
AVERTISSEMENT
Risque d'asphyxie.
• NE PAS CONNECTER CETTE UNITÉ À UNE
CHEMINÉE D'ENTRETIEN AUTRE APPA-
REIL.
• NE PAS CONNECTER À UN CONDUIT
D'AIR DISTRIBUTON ou du système.
Peut permettre gaz de combustion d'entrer
dans la maison.
Page 18
C. Installation des composants de cheminée
Le connecteur de cheminée
Connecteur à simple paroi ou de tuyau de poêle.
Ce doit être d'au moins 24 en acier de calibre léger ou en
acier de calibre 26 bleus. Les sections doivent être joints
à l'appareil et l'autre avec le serti (mâle) fin pointant vers
le poêle. Tous les joints, y compris la connexion à la buse,
doit être fixé avec 3 vis à tôle. Assurez-vous de suivre
les dégagements minimum aux matériaux combustibles.
Lorsque le passage à travers la paroi, ou une partition
de construction combustible est souhaitable au Canada,
l'installation doit être conforme à CAN/CSA-B365.
Usine construite connecteur de cheminée cotées (ventilés).
Un connecteur cotées (ventilés) doit être utilisé lors de
l'installation de cet appareil dans une maison mobile. Les
connecteurs énumérés doivent être conformes les uns aux
autres pour assurer un bon ajustement et le joint.
Extrémité
ondulée
orientée

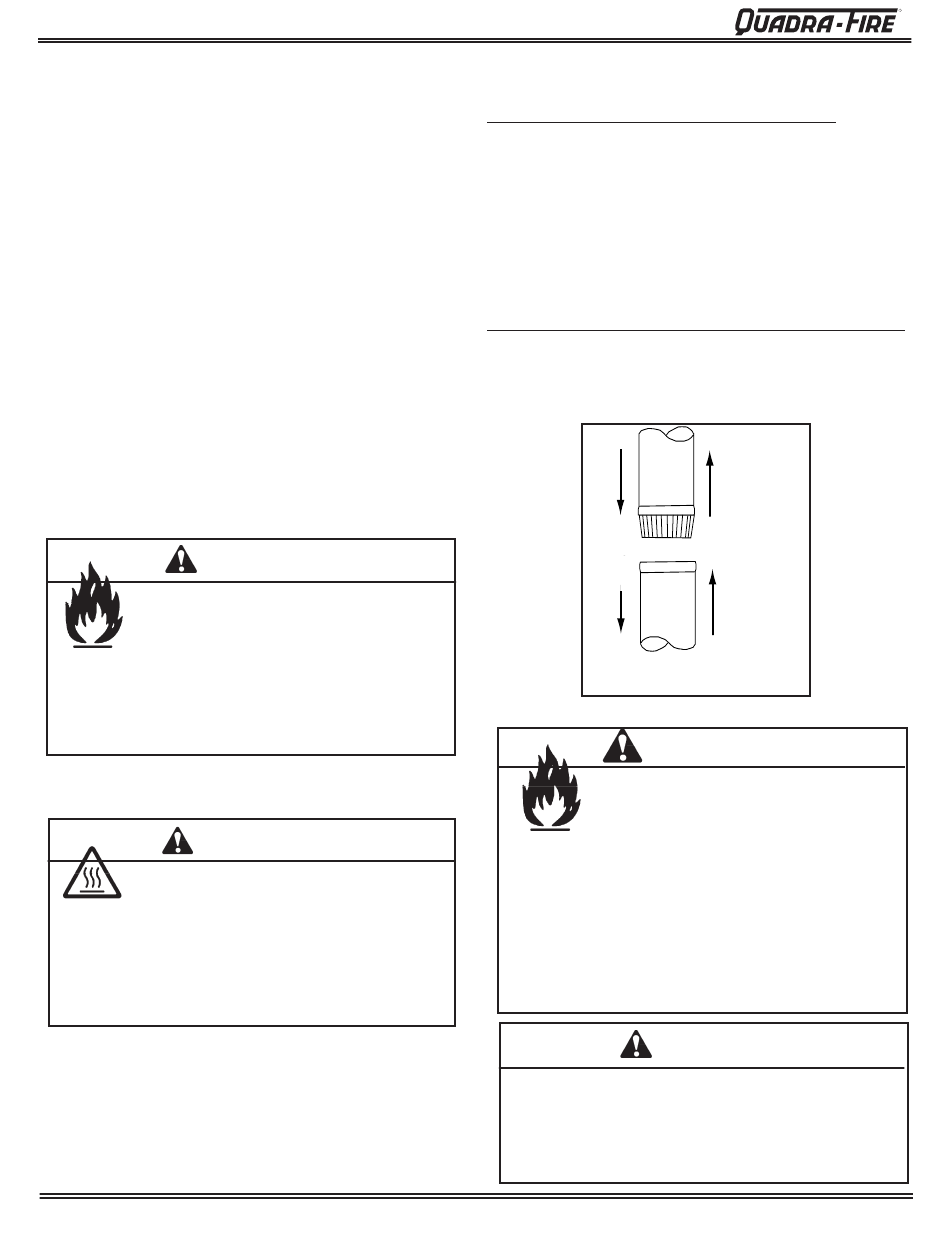

Figure 18.1 Tuyau de raccordement (tuyau de poêle)
SEULEMENT utiliser le connecteur:
• Dans la salle, entre l'appareil et le plafond ou le mur.
Connecteur ne doivent pas traverser:
• Grenier ou combles
• Placard ou similaire espace caché
• sol ou au plafond
Maintenir dégagements minimum aux matériaux
combustibles
Une installation, un réglage, une altération, un service ou
d'entretien peut causer des blessures ou des dommages
matériels. Reportez-vous au manuel d'information du pro-
priétaire fourni avec cet appareil. Pour plus d'informations
supplémentaires de l'aide ou consultez un installateur
qualifié, une agence de service ou votre revendeur.
FR7037-135H
Sens du conduit
de fumée
vers le
poêle
Attachez chaque tronçon du
conduit avec 3 vis minimum
AVERTISSEMENT
risque d'incendie.
Suivez les instructions du fabricant du
connecteur de cheminée pour une installation
appropriée.
AVERTISSEMENT
R
6 Janvier 2012
