Appareil au bois série 4300 ACC
B. Exigences de protection de l'âtre
PROTECTION CONTRE LES BRAISES : Il est nécessaire
d'installer un protection de sol de type I.
Le protecteur de sol doit être d'un matériau incombustible, se
prolongeant sous l'appareil avec au moins 406 mm (16 po)
devant la vitre et 203 mm (8 po) de chaque côté de la porte de
chargement du combustible. Ouvrez la porte et mesurez une
distance de 203 mm (8 po) depuis le bord latéral de l'ouverture
sur la face du poêle.

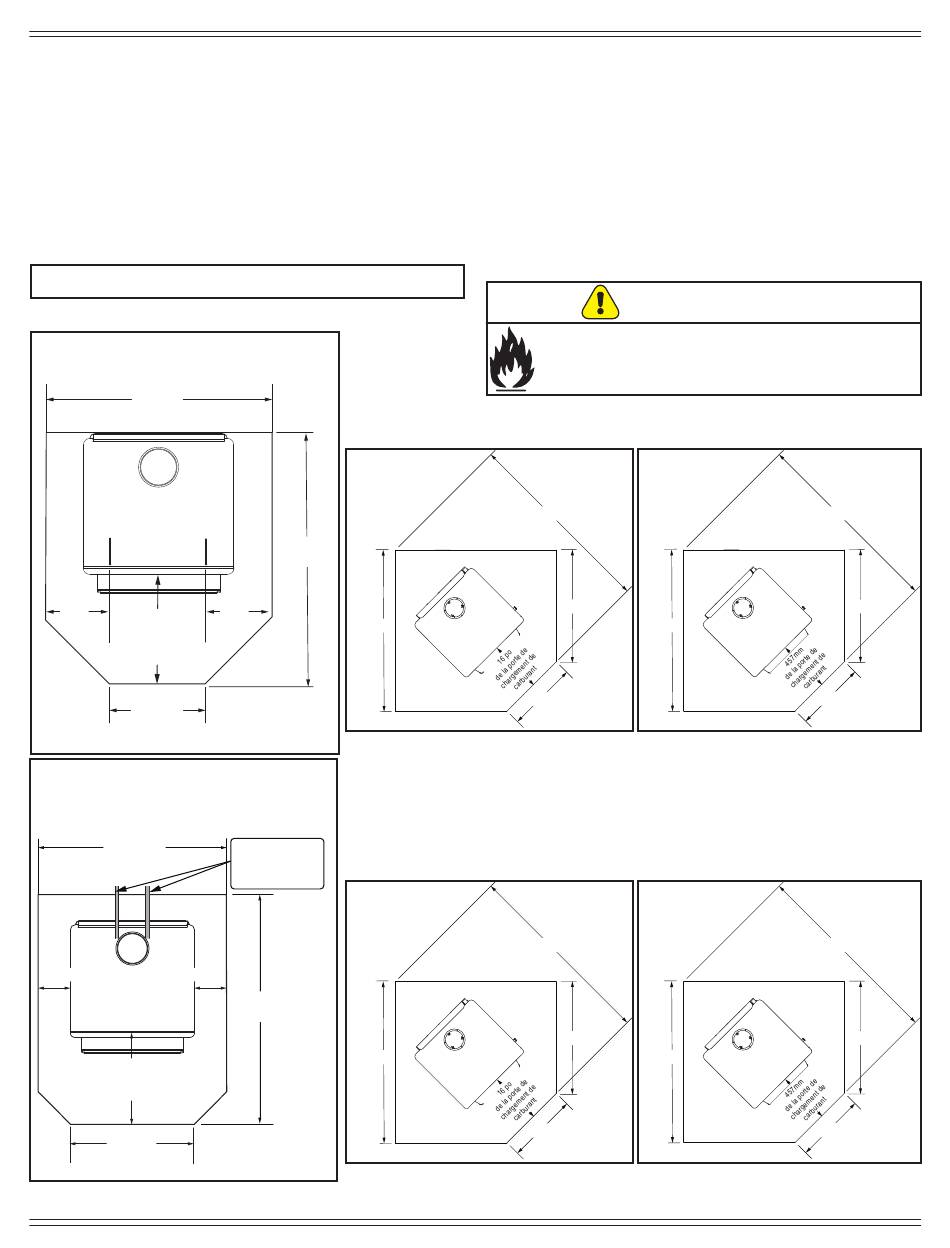

MODÈLE MILLENNIUM
États-Unis, dimensions
minimum du foyer mural plat.
31-5/8 po 31-5/8 po
minimum minimum
Porte de Porte de
chargement chargement
de carburant de carburant
8 po 8 po
16 po 16 po
de la porte de de la porte de
chargement chargement
de carburant de carburant
15-5/8 po
minimum
Figure 12.1
* Canada, dimensions du foyer
mural plat avec ventilation
horizontale à double paroi.
1067mm
minimum
203mm 203mm
457mm
de l'ouverture
de la porte
de carburant
660mm 660mm
minimum minimum
Figure 12.2
** Cette dimension varie en fonction de
l'installation.
12

Dimensions du coussinet du coin avec un seul tuyau mural:

41 po 41 po
minimum minimum
8 po 8 po
52-1/4 po
ÉTATS-UNIS
Figure 12.3
Doit s'étendre 51mm Doit s'étendre 51mm
au-delà de chaque au-delà de chaque

Dimensions du coussinet du coin avec tuyau double paroi:

côté de tuyau (zone côté de tuyau (zone
mbragee) au dé de mbragee) au dé de
mur. mur.
1243mm
minimum
52-1/4 po
ÉTATS-UNIS
Figure 12.4
Au Canada, une protection de sol similaire doit être fournie à 457
mm (18 pouces) à l'avant et à 203 mm (8 pouces) des côtés et de
l'arrière de l'appareil, à moins que le foyer ne soit contre le mur
(Figure 12.2 et 13.2). Ensuite, le dégagement peut être réduit à
l'aide d'un tuyau à double paroi et du tableau Dégagement par
rapport aux matériaux inflammables indiqué à la page 10.
*EXCEPTION : Les protections incombustibles pour le sol doivent
s'étendre sous le conduit lorsque l'évacuation est horizontale et se
prolonger de 51 mm (2 po) de chaque côté du conduit; Voir figure
12.2 et 13.2.
Risque d'incendie.
Les socles d'âtre doivent être installés exactement comme
spécifié. Les températures élevées ou les braises peuvent
enflammer les matériaux inflammables dissimulés.
66-1/8 po
41-1/4 po
15-5/8 po
66-1/8 po
41-1/4 po
15-5/8 po
FC7037-172G
AVERTISSEMENT
1453mm
CANADA
Figure 12.5
1453mm
CANADA
Figure 12.6
1730mm
988mm
660mm
1730mm
988mm
660mm
13 Août, 2018
