AVERTISSEMENT
Risque d'incendie.
• Respectez les dégagements spécifiés par
rapport aux matériaux combustibles.
• Le non-respect de ces consignes peut
causer un incendie.
REMARQUE : Les espaces de dégagement ne peuvent
être réduits que par des moyens approuvés par l'autorité
réglementaire.

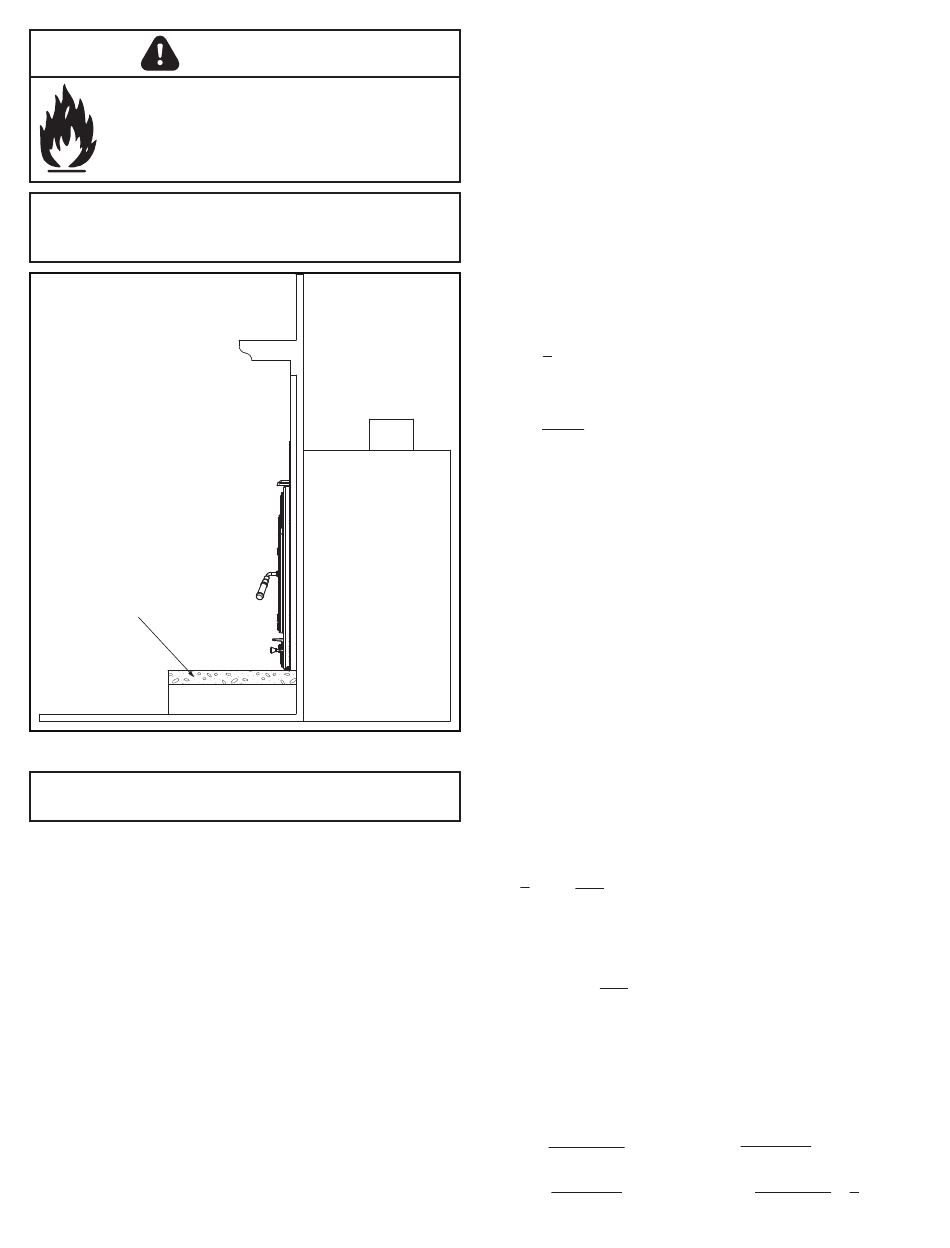

0 à 11,4 cm (4,5 po) du bas de l'unité,
protection thermique requise. Valeur R de 2,9.
4,5 pouces ou plus du bas de l'unité,
protection contre les braises
uniquement requise
Figure 11.1
REMARQUE :Un tapis d'âtre peut être utilisé dans la
zone proposée.
Matériel
Résistance thermique : Valeur R
La valeur R est une mesure de la résistance d'un matériau
au transfert de chaleur.
La valeur R est pratique lorsque plus d'un matériau est
utilisé, car vous pouvez additionner les valeurs R ensemble,
contrairement aux valeurs k.
Un facteur R plus ÉLEVÉ signifie que moins de chaleur est
transmise à travers le matériau non combustible vers le
matériau combustible situé en dessous.
La valeur R d'un matériau doit être égale ou supérieure à la
valeur R requise pour être acceptable.
11
Comment déterminer si d'autres matériaux de protection
de plancher sont acceptables
Toutes les protection de plancher doivent être incombustibles
(c.-à-d., métaux, brique, pierre, planches de fibre minérale,
etc.). Tous les matériaux organiques (c.-à-d., plastiques,
produits du papier, etc.) sont combustibles et ne doivent pas
être utilisés. La protection de plancher spécifiée comprend
une forme de désignation thermique telle que la valeur R
(résistance thermique) ou le facteur k (conductivité thermique).
Procédure :
1. Convertissez les spécifications en valeur R :
i. Valeur R donnée – aucune conversion nécessaire.
ii. Le facteur k est donnné avec une épaisseur requise
(T) en pouces :
1
R =
x T
k
iii. Le facteur k est donnné avec une épaisseur requise
(T) en pouces :
1
R =
x T
K x12
iv. Le facteur R est donnné avec une épaisseur requise
(T) en pouces :
R = rx T
2. Déterminez la valeur R de l'autre protection de plancher
proposée :
i. Utilisez la formule à l'étape 1 pour convertir les valeurs
n'étant pas exprimées en tant que valeur R.
ii. Pour plusieurs couches, additionnez les valeurs R de
chaque couche pour déterminer la valeur R totale.
3. Si la valeur R totale du système est supérieure à la valeur
R de la protection de plancher spécifiée, la solution de
rechange est acceptable.
EXEMPLE : La protection de plancher spécifiée devrait être
un matériau de 12,7 mm (1/2 po) avec un facteur K de 0,84.
L'alternative proposée est une brique de 10,2 cm (4 po)
avec un facteur r de 0,2 sur un panneau minéral de 3,2 mm
(1/8 po) avec un facteur k de 0,29.
Étape a : Utilisez la formule ci-dessus pour convertir la
spécification en valeur R :
1
1
R =
x T =
x 0,5 = 0,59
k
0,84
Étape b : Calculez la valeur R du système proposé.
Brique de 4 po de r = 0,2, donc : R
Planche minérale 1/8 po avec k = 0,29, donc
1
R
=
0,29
panneauminéral
R
= R
+ R
total
brique
Étape c : Comparez le Rtotal du système proposé de 1,231 au R
spécifié de 0,59. Étant donné que le Rtotal du système proposé
est supérieur à ce qui est requis, le système est acceptable.
Definitions :
(pi
)(h)(°F)
2
R =
Btu
(Btu)(pi)
K =
(pi
)(h)(°F)
2
7094-802B
= 0,2 x 4 = 0,8
brique
x 0,125 = 0,431
= 0,8 + 0,431 = 1,231
panneauminéral
(Btu)(po)
k =
(pi
)(h)(°F)
2
(pi
)(h)(°F)
2
r =
(Btu)(po)
= K x 12
1
=
k
06/22
