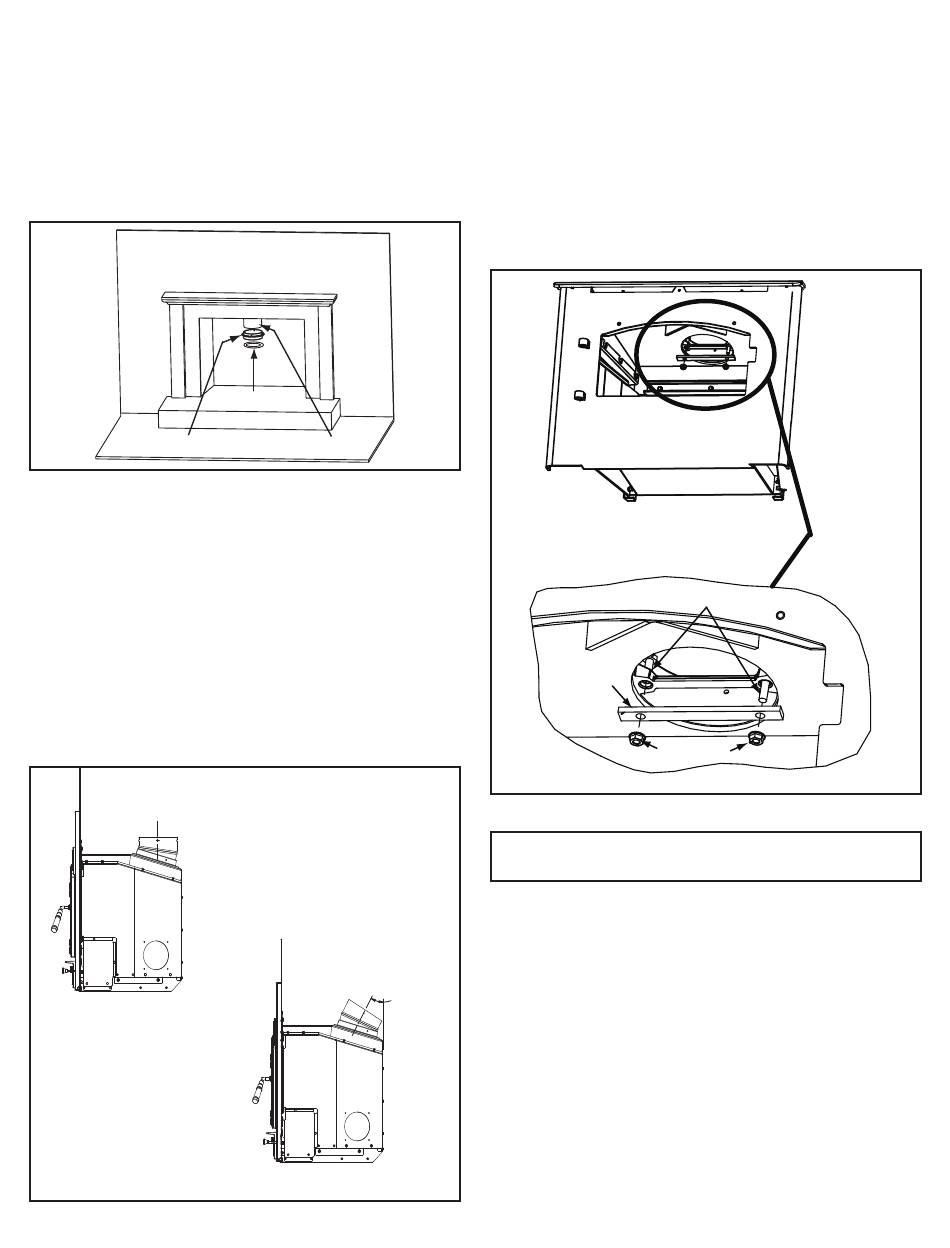

B. T uyau de poêle ou gaine au collet de conduit
de cheminée
1. Il y a 4 trous déjà percés dans le collier de cheminée
à 90 degrés l'un de l'autre. Fixez le collet de cheminé
au tuyau/gaine du poêle. Si l'étanchéité est douteuse,
utilisez un scellant à haute température tel que du mastic
pour poêle (Figure 19.1).
2. Fixez le joint au bas du collet de conduit de cheminée
avec une fine couche de silicone.
Buse de la cheminée
Figure 19.1
C. Adaptateur de dévoiement optionnel
L'utilisation facultative d'un coude universel Simpson
Duravent 15° numéro de pièce 4615 peut être achetée
directement auprès de votre distributeur local de tuyaux
Simpson Duravent ou de votre revendeur Quadra-Fire
local, numéro de pièce DV-6DLR-E15ADSS.
La figure 19.2 montre une installation verticale et également
comment créer une installation coudée à 30° en option.
Le coude de 15° peut être fixé directement sur le collet de
conduit. Suivez les instructions du fabricant du tuyau pour
l'utilisation de vis ou de rivets pour la fixation. La plupart des
conduits de fumée de 152 mm (6 po) de diamètre du fabricant
peuvent être fixés directement au sommet du coude de 15°.
Vertical
Figure 19.2
19
Joint
Tuyau de poêle/
doublage de la cheminée
30°
30 degrés
D. De l'appareil au tuyau ou à la gaine du poêle
1. Une fois que vous avez l'appareil en place et fixé, passez
la main par l'ouverture du conduit de fumée et saisissez
la barre de fixation et tirez vers le bas à l'intérieur de
l'ouverture du conduit de fumée (Figure 19.3).
2. Insérez les boulons 5/16 à l'intérieur du conduit de fonte
et à travers la barre de montage de la cheminée. Serrez
fermement les écrous; les attaches sont fournies.
3. Réinstallez l'assemblage du canal tubulaire, le panneau
déflecteur, la couverture en céramique et le canal de
protection du déflecteur.
Boulons de 8 mm (5/16 po)
Barre
d'attachement
Figure 19.3
REMARQUE : Ces dessins sont génériques et peuvent
ne pas représenter votre modèle spécifique.
7094-802B
Écrous de 8 mm (5/16 po)
06/22
