6. Retirez l'alvéole défonçable du bas de la boîte à feu à l'aide du
marteau (Figure 20.2 à la page 20).
7. Installez la porte à cendres en glissant de biais la tige dans la
fente sur le côté gauche (Figure 20.3 à la page 20).
8. Glissez la porte à cendres sur les 8 vis sortant du fond de
l'appareil. Fixez les écrous et les rondelles en utilisant une clé à
douille 7/16 (Figure 20.3 à la page 20).
9. Installez le verrou de l'ARS en glissant l'ensemble du verrou
sur les 2 goujons sortant du fond gauche de l'appareil. Fixez
en utilisant deux écrous à l'aide de la clé à douille 7/16 (Figure
21.1 à la page 21).
10.Ajoutez le bouton à la tige de la poignée (Figure 21.2 à la page
21).
11.À l'aide de 2 boulon et deux écrous à embase, fixez la rainure
de l'ARS avec la clé ouverte 3/8 et la clé à douille 7/16 (Figure
21.3 on page 21).

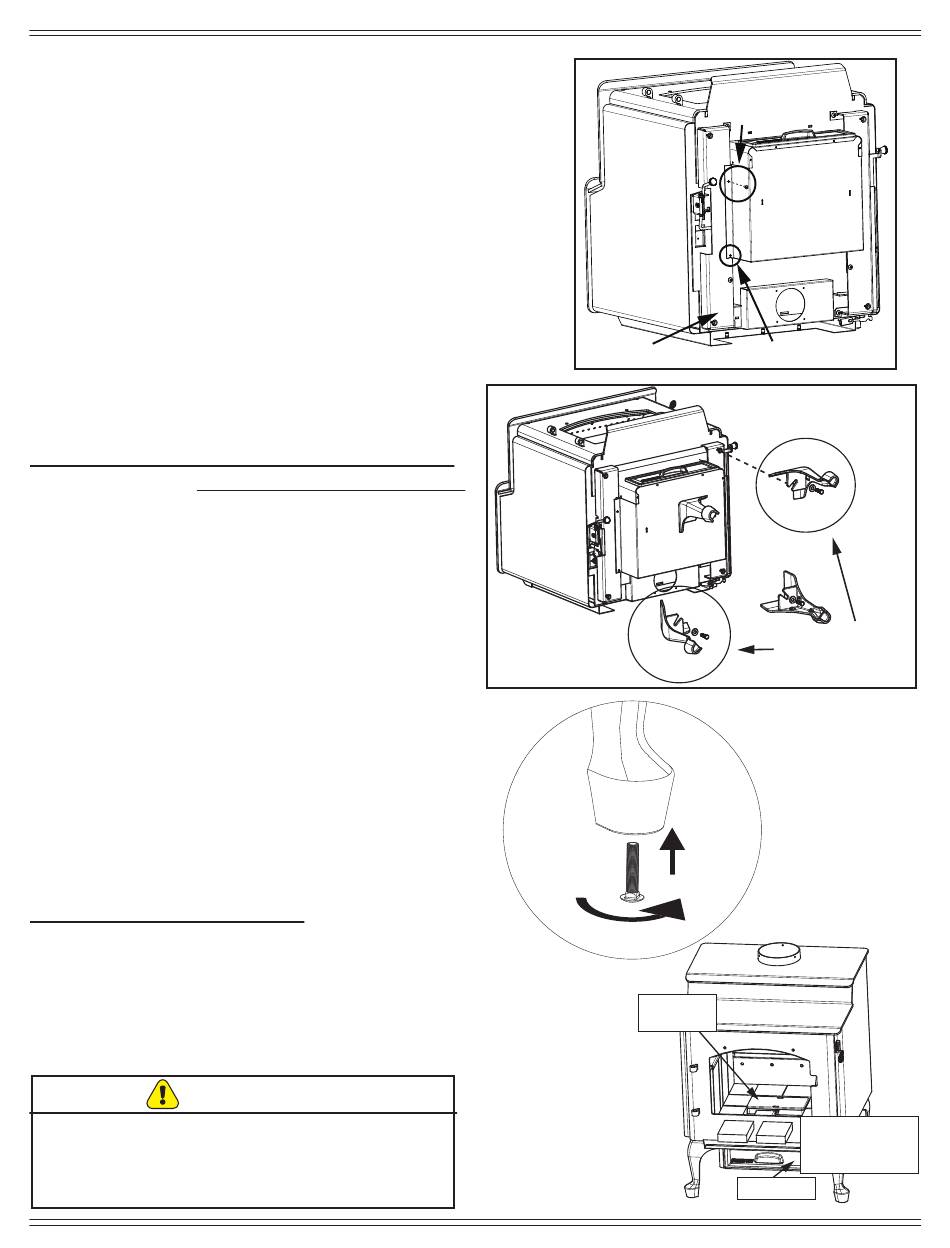

Installer l'ensemble de pieds et ARS du modèle Queen Anne
1. Suivez les instructions Commencez l'installation du système ARS
de la page 20.
2. Installez l'espaceur ARS sur le côté gauche à l'aide d'un boulon
et le tournevis cruciforme (Figure 21.4 à la page 21).
3. Installez les supports de pieds et le tiroir à cendres à l'aide de
quatre vis et un tournevis cruciforme.
• Commencez par les deux boulons du bas à travers le tiroir à
cendres et dans la base de l'appareil (Figure 23.1).
• Alignez les trous supérieurs, répétez, puis fixez chacun des
quatre boulons.
4. Installez les pieds dans les supports de fixation en vous assurant
que ceux-ci reposent contre le support, puis fixez-les avec les
boulons et rondelles à l'aide d'une clé ouverte 3/8 (Figure 23.2).
5. Installez les boulons de mise à niveau dans 2 pieds; ceux-ci
devraient être placés dans des coins opposés (Figure 23.2).
6. Remettez le poêle debout en procédant avec précaution, puis
placez-le à l'emplacement souhaité.
7. Utilisez les boulons de mise à niveau des pieds pour stabiliser
et mettre le poêle à niveau (Figure 23.3).
Finir l'installation du système de l'ARS
1. Remettre les 2 briques en place Figure 23.4).
2. Installez le tiroir à cendres dans le capteur d'élimination des
CENDRES.
3. Installez le couvercle d'accès à l'ARS à l'intérieur de la rainure
située à l'intérieur de la boîte à feu (Figure 23.4).
Attention!
VÉRIFIEZ LES PANNEAUX DU DÉFLECTEUR ET LA LAINE CÉRAMIQUE ISOLANTE!
• Vérifiez que chaque panneau de déflecteur et la laine céramique isolante
sont à l'endroit approprié.
• Il est important que les panneaux de déflecteur et la laine céramique iso-
lante soient correctement installés pour assurer un brûlage sécuritaire.
13 Août, 2018
Appareil au bois série 4300 ACC
Posez l'appareil à plat
sur son dos, sur une
surface protégée ou
une palette.
Supports de
Figure 23.1
pieds
Figure 23.2
Figure 23.4
FC7037-172G
Alignez les trous
supérieurs, répétez
puis fixez
Compartiment
d'élimination
des cendres
Vissez les 2 vis inférieures
sans les serrer
Pieds de mise à
niveau placés aux
angles opposés
Figure 23.3
Couvercle d'accès au
système d'élimination
des cendres
Réinstallez les 2
briques avant dans
la boîte à feu.
Tiroir à cendres
