Système Poêle Typique - Quadra-Fire 43M-ACC-MBK Manuel Du Propriétaire

4300 Series poêle à bois (ACC)
H. Systèmes poêle typique
Système de poêle avec cheminée en
maçonnerie est composé de:
• Poêle
• Connecteur Cheminée • (tuyau de
poêle)
• Dé
• Cheminée de maçonnerie
• Protection Hearth étage Pad
Système de poêle avec chemi-
née préfabriquée en métal
composé de:
• Poêle
• Connecteur Cheminée
(tuyau de poêle)
• Dé (pour cheminée exté-
rieure)
• coupe-feu
• Les isolants Shields
• Collet de solin et le solin
• Cap Résiliation
• Protection Hearth étage
Pad
Page 8
1 "(25mm) Dégagement
avec coupe-feu
solive de plafond
Protecteur de
plancher

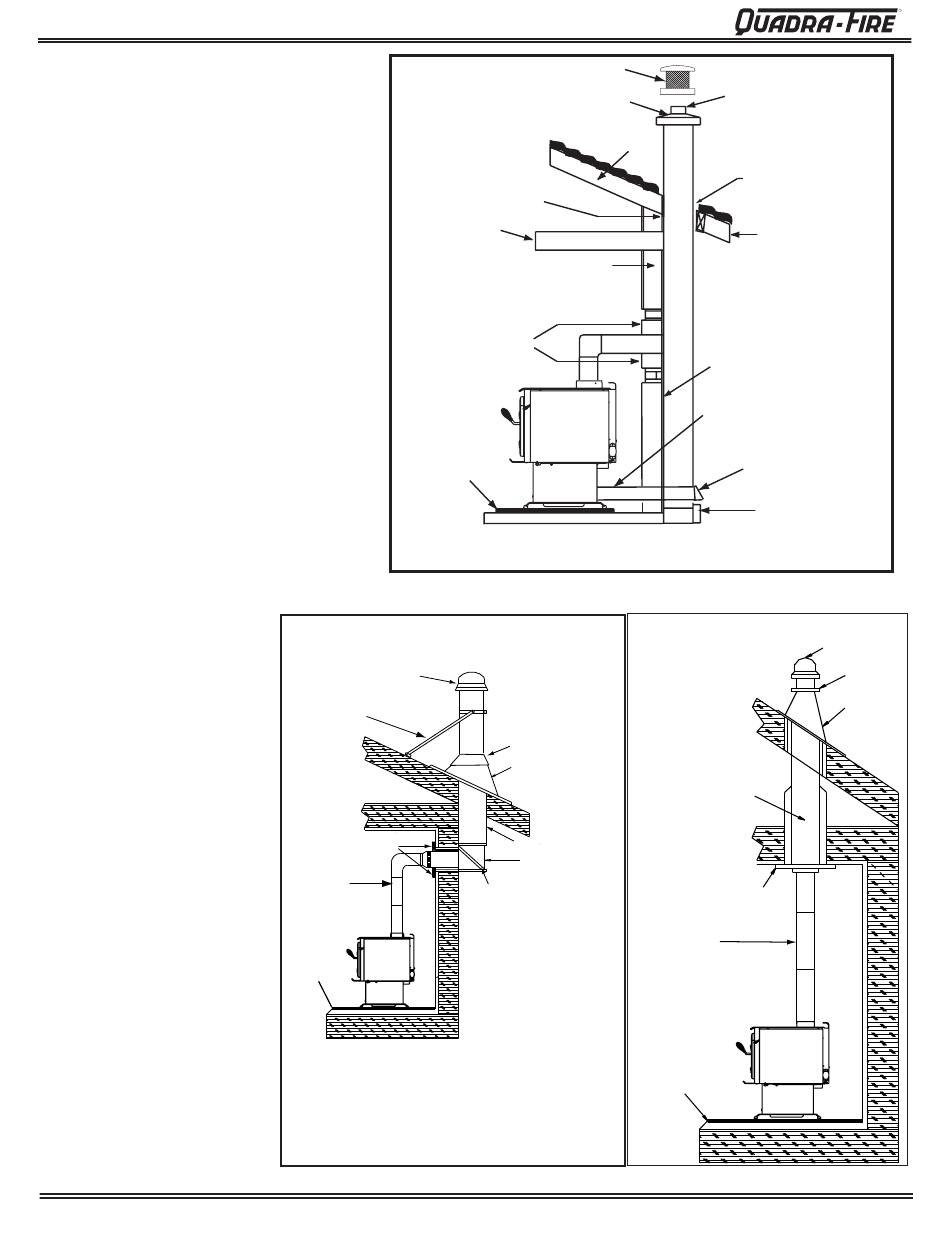

Figure cheminée de maçonnerie 8.1
Abat-vent répertorié
Entretoise de toit (si nécessaire)
Collier de garniture
sur la paroi intérieure
Carneau
Protection
du sol
Figure 8.2 Exterior Prefabricated Chimney
FR7037-135H
Pare-étincelles Cap
Cap béton
chevron
mur combustible
dé,
12 "(305mm)
de la brique
Mitre
Solin
Cheminée répertoriée
T isolé
Support mural
Figure 8.3 Interior Prefabricated Chimney
Chamotte Flue
Liner Avec l'espace
aérien
clignotant
avant-toit
revêtement
En dehors de ventilation
arrière Air
En dehors du
Cap Résiliation
Air
hermétique
porte de ramonage
Abat-vent répertorié
Cheminée
répertoriée
Support de plafond
Carneau
Protection
du sol
6 Janvier 2012
R
Mitre
Solin
