4
Systèmes de cheminée
A. Systèmes de conduits d'échappement des gaz
Le système d'évacuation des gaz se compose de :
•
Un carneau (on l'appelle également conduit de fumée ou
tuyau de l'appareil)
• Une cheminée
• Gaine de conduit
Il devient extrêmement chaud pendant le chauffage. Les
températures à l'intérieur de la cheminée peuvent dépasser
1100°C (2000°F) en cas de combustion de créosote.
Pour éviter de déclencher un incendie :
•
Pour éviter de déclencher un incendie le carneau et la cheminée
doivent être installés et entretenus correctement.
•
Une gaine de conduit approuvée doit être utilisée pour
traverser un mur en matériau inflammable.
•
Un système de support pour conduits de cheminée doit être
utilisé pour traverser le plafond d'une cheminée préfabriquée.
•
L'utilisation de ces accessoires est impérative pour
obtenir les dégagements requis par rapport aux matériaux
inflammables des murs et des plafonds.
Gaine de conduit
Une gaine de conduit est un dispositif préfabriqué ou fabriqué
sur place et installé dans les murs inflammables afin d'y insérer
le carneau.
•
Elle protège les parois de la chaleur.
•
Les gaines de conduit fabriquées sur place doivent être en
conformité avec les normes NFPA 211.
•
Les gaines préfabriquées doivent être adaptées à la cheminée
sélectionnée et être conformes aux normes UL 103 Type HT.
•
Suivez les instructions des fabricants de gaines préfabriquées
(cheminées en maçonnerie et cheminées préfabriquées).
Dégagements
• Les dégagements d'une cheminée en maçonnerie doivent
être en conformité avec NFPA 211, à savoir 51 mm (2 po)
minimum par rapport aux supports métalliques et matériaux
inflammables.
• Le dégagement autour du carneau doit être de 25 mm (1 po)
minimum.
• L'ouverture en haut du mur doit être à au moins 343 mm
(13 1/2 po) du plafond ou à 114 mm (4 1/2 po) au-dessus du
dégagement minimum spécifié par le fabricant du carneau.
Le dégagement vertical minimum selon NFPA 211 est de
457 mm (18 po) depuis le carneau et le plafond ou égal à la
valeur minimale recommandée par le fabricant du carneau.

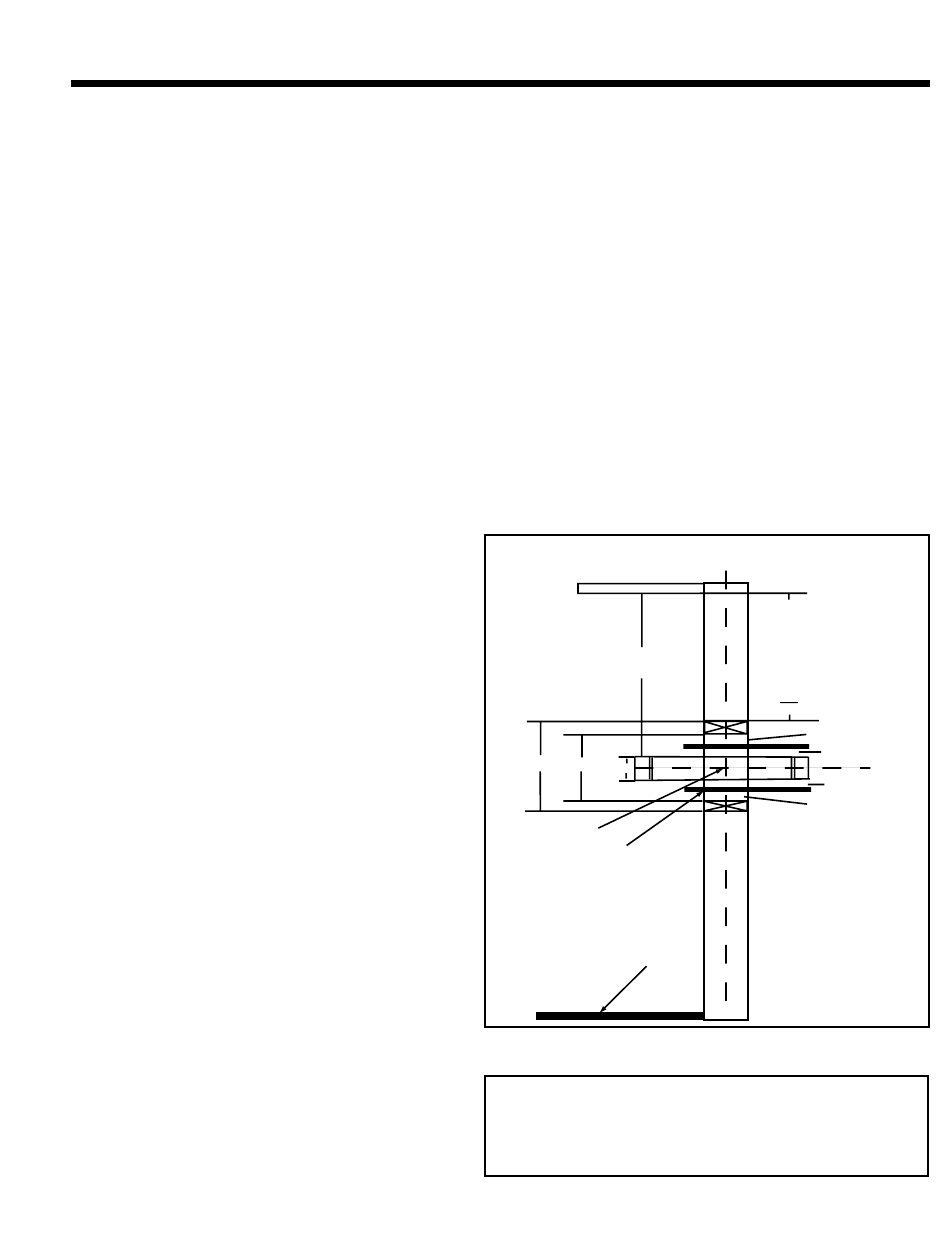

Figure 4.1.
Instructions :
1. Pratiquez une ouverture dans le mur intérieur à la hauteur
prévue pour l'entrée du carneau dans la cheminée en
maçonnerie. Figure 4.1
2. Cette ouverture doit comporter un revêtement en argile
ou équivalent d'un diamètre minimum de 203 mm (8 po),
retenu par du mortier réfractaire.
12
Quadra-Fire • Manuel d'installation Adventure-II • 4084-901 • Rév. A • 10/16
3. Construisez un cadre de 432 mm x 432 mm (17 x 17 po)
(dimensions extérieures) pour l'ouverture du mur en utilisant
du bois de charpente de 5 x 5 cm (2 x 2 po). L'intérieur de ce
cadre doit avoir une ouverture de 356 x 356 mm (14 x 14 po)
minimum. Figure 4.1.
4. Installez l'entretoise du mur sur le côté cheminée du cadre.
5. Clouez le cadre à l'ouverture du mur. L'entretoise doit être
placée du côté cheminée.
6. Insérez le tronçon de cheminée avec isolation dans la paroi
extérieure de la cheminée en maçonnerie.
7. Utilisez une bride murale pour attacher solidement la
cheminée avec isolation pleine à la cheminée en maçonnerie.
8. Insérez un tronçon de carneau dans la cheminée. Contrôlez
qu'il ne dépasse pas le bord du revêtement de boisseau d'ar-
gile de la cheminée à l'intérieur de la cheminée.
9. Scellez l'extrémité du carneau au boisseau d'argile au moyen
de mortier réfractaire.
10. Installez le collier de garniture sur le tronçon de cheminée
à isolation pleine.
plafond
Minimum 457 mm
(18,0 po) selon NFPA 211
432 mm (17,0 po) de dia. ext.
203 mm
356 mm (14,0 po) de dia. int.
(8,0 po)
Centre du trou
Gaine de conduit
Inclure la profondeur
du socle de l'âtre
Figure 4.1
REMARQUE : Au Canada, une cheminée préfabriquée doit être
conforme aux normes de sécurité, être homologuée UL103HT
1149 °C (2100 °F) classe "A" ou être en conformité avec la
NORME CAN/ULC-S629M APPLICABLE AUX CHEMINÉES
PRÉFABRIQUÉES de 650 °C.
C L
343 mm (13,5 po) entre le
plafond et le dessus de l'ouverture
Mur
ou le dessus de l'ouverture est à
114 mm (4,5 po) minimum sous le
dégagement spécifié par le fabricant
du carneau.
Montants de charpente de 2 x 2 de 38 mm (1,5 po)
Dégagement d'air de 51 mm (2,0 po) min
Dégagement d'air de 25 mm (1,0 po) min
114 mm (4,5 po)
38 mm (1,5 po)
51 mm (2,0 po)
25 mm (1,0 po)
C L
25 mm (1,0 po)
51 mm (2,0 po)
38 mm (1,5 po)
