4,13a
PT
4.13b

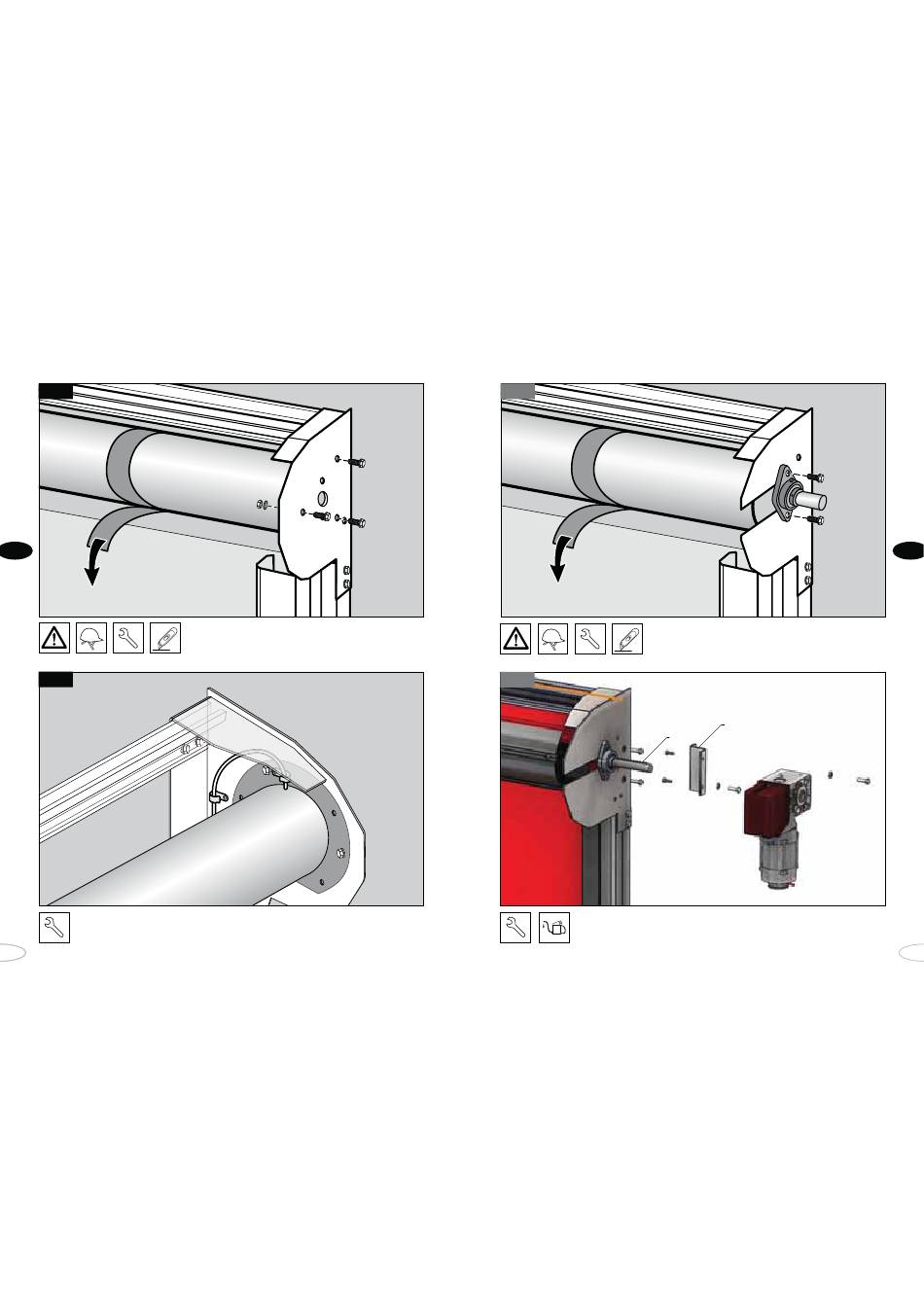

Fixe a cablagem do mecanismo de accionamento e o gerador de impulsos com os
suportes de montagem de metal, conforme indicado. Certifique-se de que o painel da
porta fricciona os cabos.
154
Ao lado do mecanismo de accionamento de encaixe: fixe o
rolo superior com os 3 parafusos M12 fornecidos.
Em seguida, remova a embalagem do rolo superior.
4,14a
Ao lado de mecanismo de accionamento de encaixe: deslize
o rolamento de bloco sobre o eixo e fixe-o à consola com 2
parafusos M12 fornecidos.
Em seguida, remova a embalagem do rolo superior.
4.14b
chave
Fixe o suporte do mecanismo de accionamento à consola com 2 parafusos M10.
Coloque a chave na base da chave e faça deslizar o mecanismo de accio-
namento para o eixo. Adicione uma gota de óleo para facilitar a acção de
deslizar. Aperte o mecanismo de accionamento no suporte do mecanismo de
accionamento com dois parafusos M8.
suporte do mecanismo de accionamento
PT
155
