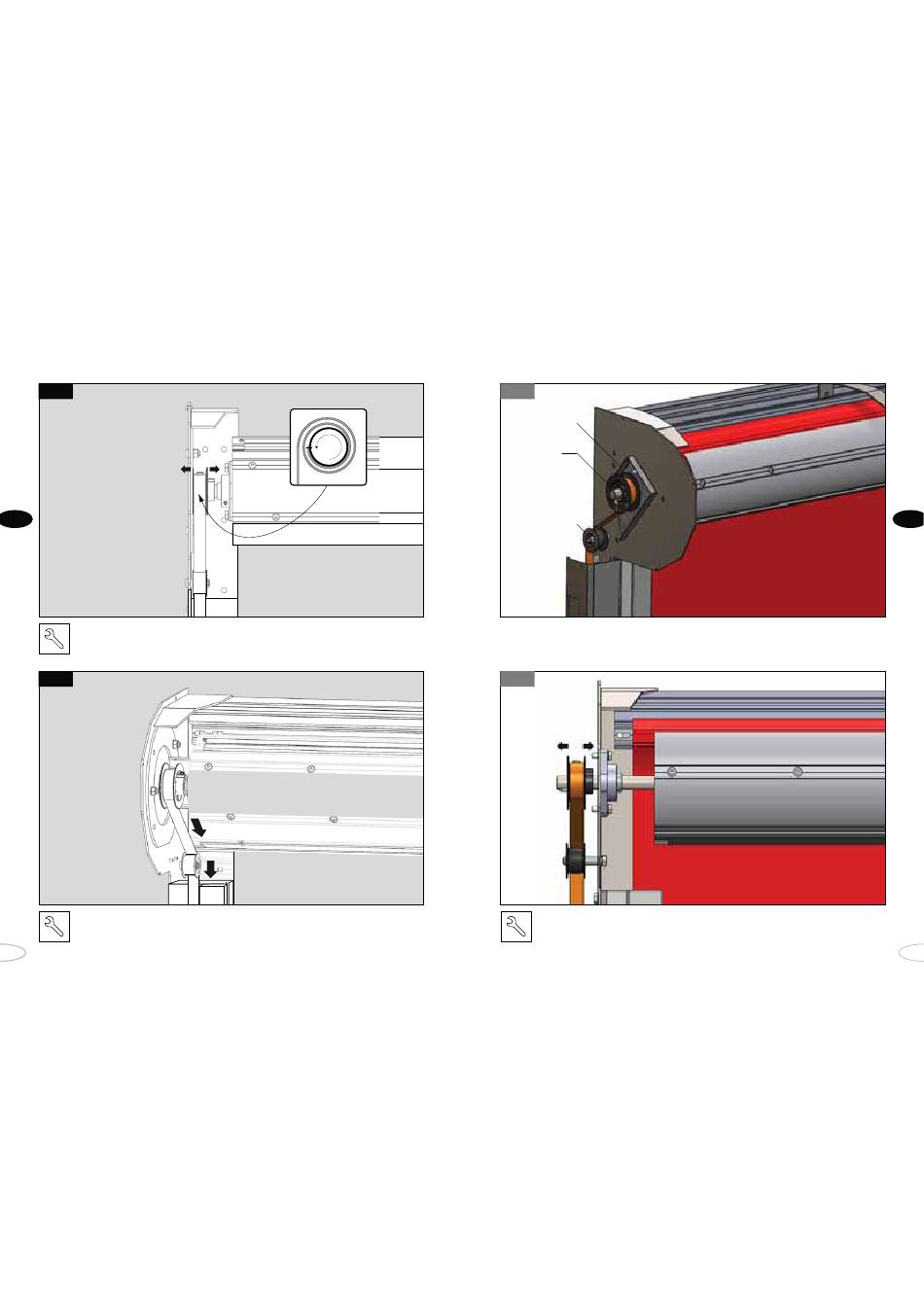

4.19a
ES
Con el accionamiento de encaje, la bobina está pre-montada sobre el rodillo superior.
Desenrolle la correa tensora y alinee la bobina con la placa de retorno;
¡Deje 1,5 - 2 x de la correa en la bobina!
4.19B
Suministre la correa tensora a través de la placa de retorno en la cámara del resorte de
la columna.
130
1,5-2 x
4.20a
placa de montaje
bobina
placa de retorno
Junto al accionamiento de encaje, deslice y fije la placa de montaje de la cubierta y la bobina sobre
el eje. Desenrolle la correa tensora y alinee la bobina con la placa de retorno;
¡Deje 1,5 - 2 x de la correa en la bobina!
4.20B
Suministre la correa tensora a través de la placa de retorno hacia abajo a lo largo de la
columna.
