4,21
DE

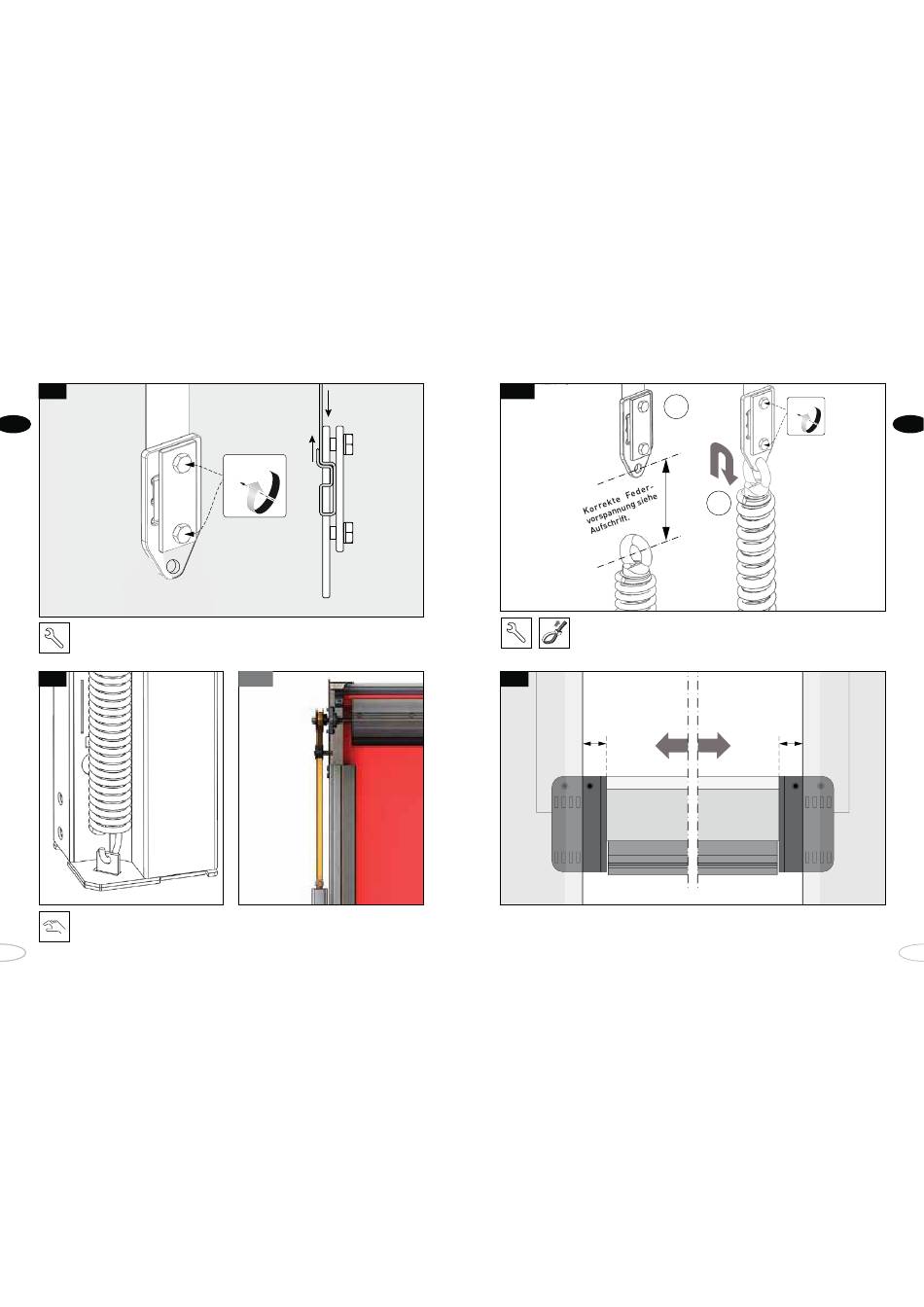

Führen Sie den Spannriemen nach unten und befestigen Sie die Klemme wie oben
dargestellt. Legen Sie den Spannriemen als Schlaufe durch die Klemme und befestigen
Sie ihn handfest durch leichtes Anziehen.
4,22
Für die Standard-Ausgleichsfeder
müssen Sie die Feder in die entspre-
chende Öse der Bodenplatte einhaken.
48
3 Nm
4.23a
Für die Ausgleichsgewichte (Option) können Sie
die Ausgleichsgewichte direkt an der Klemme
einhaken und die Klemme festziehen.
4.23b
1
Montieren Sie die Schnalle im richtigen Abstand oberhalb der Feder, um die rich-
tige Vorspannung der Feder zu erreichen. Den richtigen Abstand finden Sie auf
dem Aufkleber auf der Feder.
der Schrauben in der Schnalle vollständig. Befestigen
riemens mit einem Ty-Rap. Haken Sie dann die Feder wieder in die Schnalle ein.
4,24
a
Öffnen Sie das Tor halb und zentrieren Sie den oberen Träger.
20 Nm
2
Befestigen Sie den Spannriemen durch Festziehen
Sie den Rest des Spann-
a
DE
49
