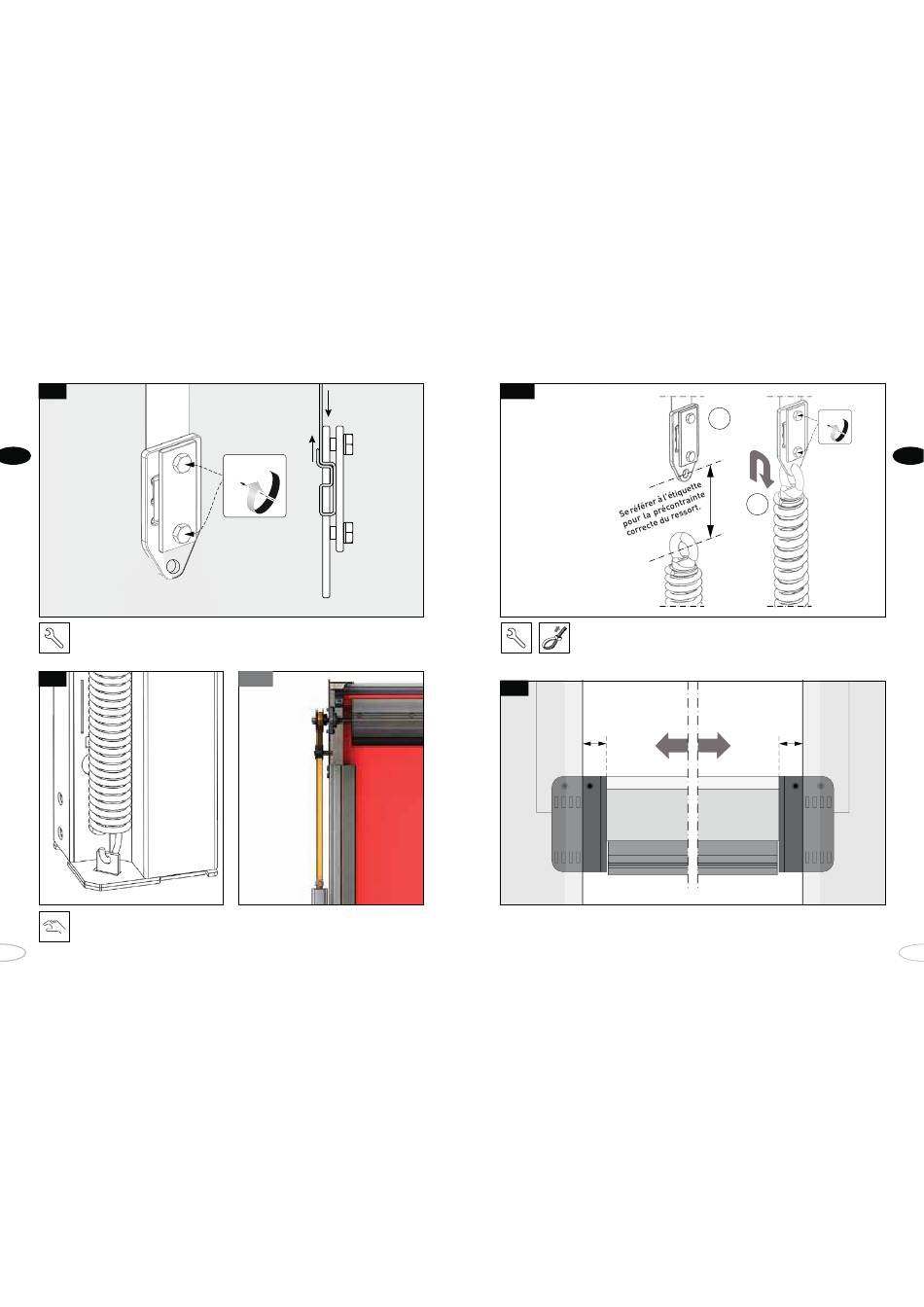

Novoferm NovoSpeed Retail Manuel D'application page 40

4.21
FR
Faites passer la courroie de tension vers le bas et fixez le collier comme illustré
ci-dessus. Enroulez la courroie de tension à travers le collier et fixez-la à la main en
serrant légèrement.
4.22
Pour le ressort d'équilibrage
standard, vous devez raccrocher le
ressort dans l'oeillet approprié du
panneau de sol.
76
3 Nm
4.23a
Pour les poids d'équilibrage (option) vous
pouvez accrocher les poids d'équilibrage
directement sur le collier et serrer ce dernier.
4.23b
Montez la boucle à la distance correcte au-dessus du ressort pour obtenir la
précontrainte de ressort correcte. La distance correcte est mentionnée sur
l'étiquette du ressort. Fixez définitivement la courroie de tension en serrant les
boulons sur la boucle. Fixez
avec une de serre-câbles Ty-Rap, puis raccrochez le ressort dans la boucle.
4.24
a
Ouvrez à moitié la porte et centrez la poutre inférieure.
20 Nm
1
2
le reste de la tension de la courroie de tension
a
