Novoferm NovoSpeed Retail Manuel D'application page 38

4.15
FR

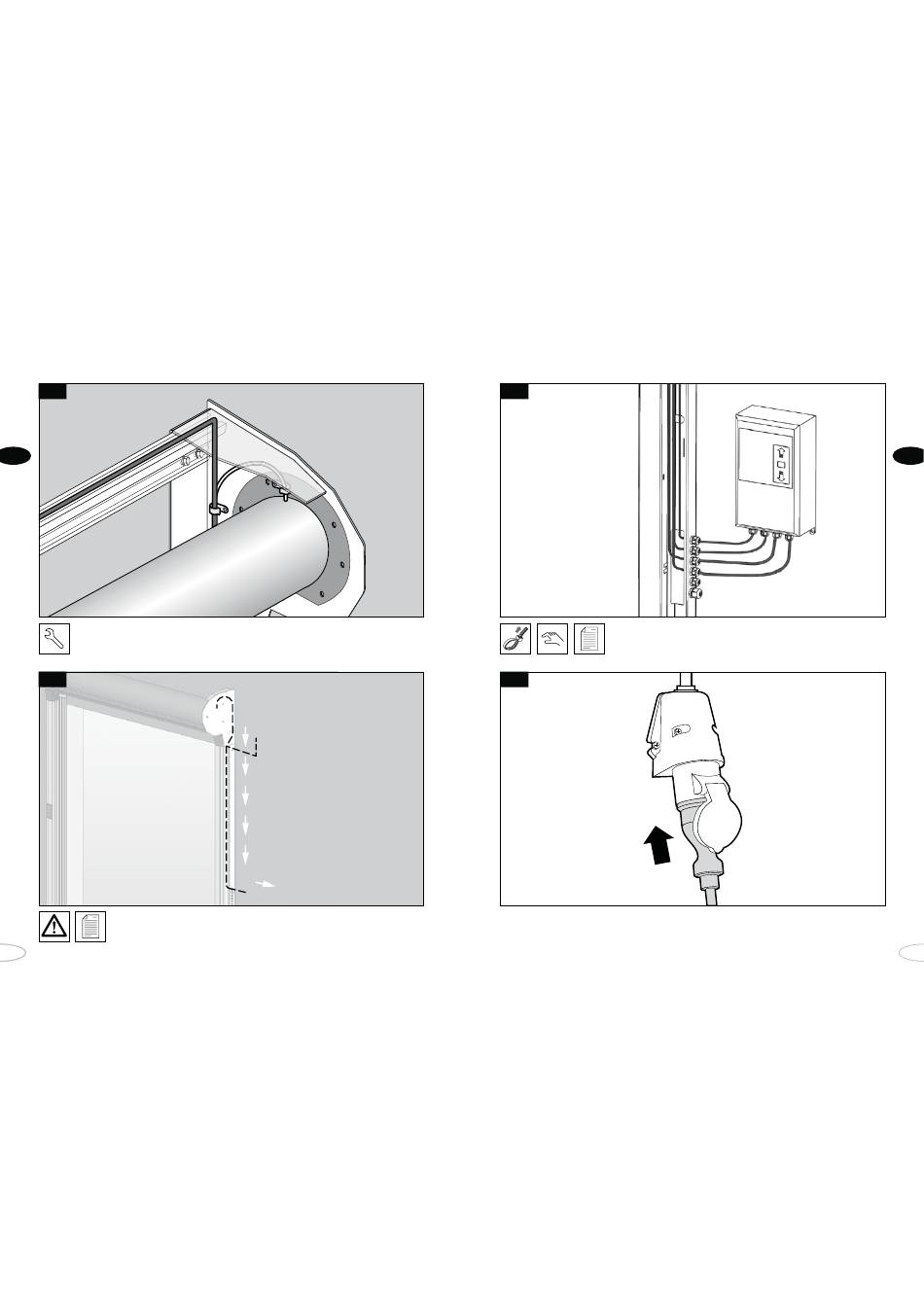

Faites passer le câble de la cellule photoélectrique dans le montant entraîné vers le haut,
puis le long du linteau vers le côté entraînement. Faites passer le câble vers le bas à
travers les pattes de montage et à travers la chambre du ressort du montant.
Assurez-vous que le tablier de porte ne peut pas déchirer les câbles.
4.16
Vous pouvez alimenter les câbles de la cellule photoélectrique et le moteur
enfichable (1. ) via la patte de fixation en passant par la chambre du ressort.
Vous pouvez faire passer le câble enfichable ( 2 ) sous la console dans la
chambre du ressort.
72
1.
2.
4.17
Faites passer les câbles à travers la chambre du ressort jusqu'à la cavité
et vers les pivots et le boîtier de commande. Connectez les câbles comme
indiqué dans le manuel de commande. Installez le boîtier de commande
et sélectionnez les composants de commande souhaités par le client.
4.18
Branchez l'alimentation et mettez-la sous tension.
FR
73
