EINFACHWIRKENDE HYDRAULIKSYSTEME
Ein einfaches einfachwirkendes Hydrauliksystem besteht aus einer manuellen oder automatischen Pumpe, die die
Hydraulikflüssigkeit bewegt, einem Hydraulikschlauch, der die Flüssigkeit befördert, und einem Zylinder oder einem
Stößel, die durch die Flüssigkeit zur Ausführung einer Arbeit gebracht werden.

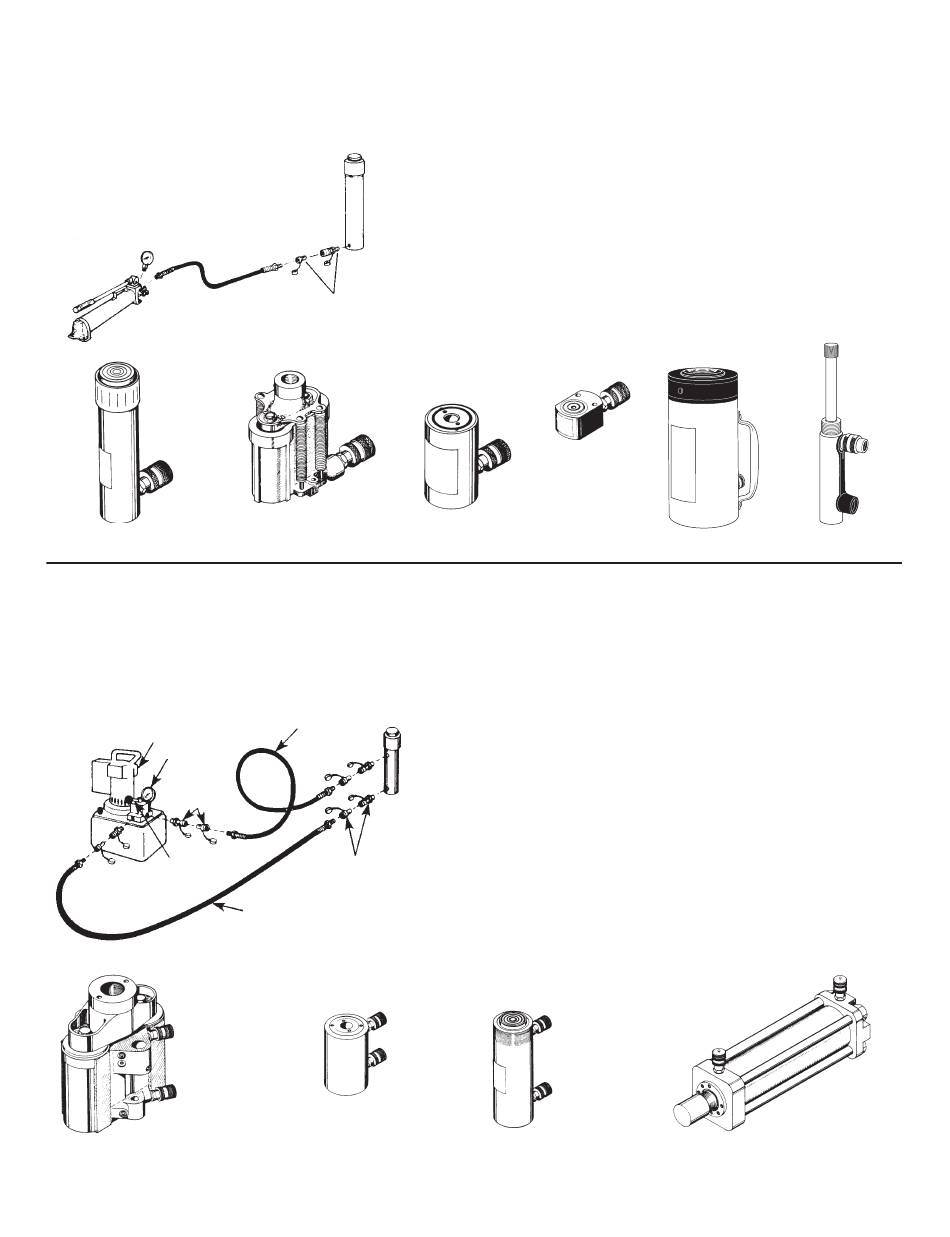

TYPISCHE INSTALLATION
Meßgerät
Pumpe
Hydraulik–
schlauch
VERSCHIEDENE EINFACHWIRKENDE ZYLINDERTYPEN
Federrücklauf bzw. Rücklauf
durch Schwerkraft
DOPPELTWIRKENDE HYDRAULIKSYSTEME
Ein einfaches doppeltwirkendes Hydrauliksystem besteht aus einer Pumpe (die die Hydraulikflüssigkeit bewegt), einem
doppeltwirkenden Zylinder oder Stößel (der die Arbeit ausführt), einem Hydraulikschlauch (der die Flüssigkeit zum
Ausfahr-Anschluß des Zylinders oder Stößels leitet), einem zweiten Hydraulikschlauch (der die Flüssigkeit zum Einfahr-
Anschluß des Zylinders oder Stößels leitet) und einem Regulierventil, das die Richtung der Hydraulikflüssigkeit ändern
kann.
TYPISCHE INSTALLATION
Pumpe
Meßgerät
Schnell–
kuppler
Regulier–
ventil
VERSCHIEDENE DOPPELTWIRKENDE ZYLINDERTYPEN
Mittelloch-
Doppelzylinder
HINWEIS: Die Kapazität eines Hydrauliksystems wird durch den effektiven Bereich des Zylinders und durch den
Systemdruck bestimmt.
