Istruzioni di montaggio solo per personale specializzato
Collegamento di Concept R 12 kW e 15 kW
(CP-R-120 / CP-R-150 / CP-RB-120 / CP-RB-150)
1. Fare passare il cavo di collegamento per il comando della sauna attraverso
l'apertura di passaggio 8.
2. Collegare i fili di questo cavo di collegamento ai morsetti U1 – V1 – W1
– N – PE della morsettiera 9 e ai morsetti adatti del comando della sauna.
Durante questa operazione il manuale di montaggio del comando della sauna.
3. Fare passare il cavo dell'ampliamento della potenza attraverso l'apertura
di passaggio 7.
4. Collegare i fili del cavo per l'ampliamento della potenza ai morsetti U2 – V2
– W2 – N – PE della morsettiera 6 e ai morsetti adatti dell'ampliamento
della potenza. Durante questa operazione osservare il manuale di montaggio
dell'ampliamento della potenza.
5. Fissare di nuovo la lamiera di copertura 2 sulla stufa della sauna.

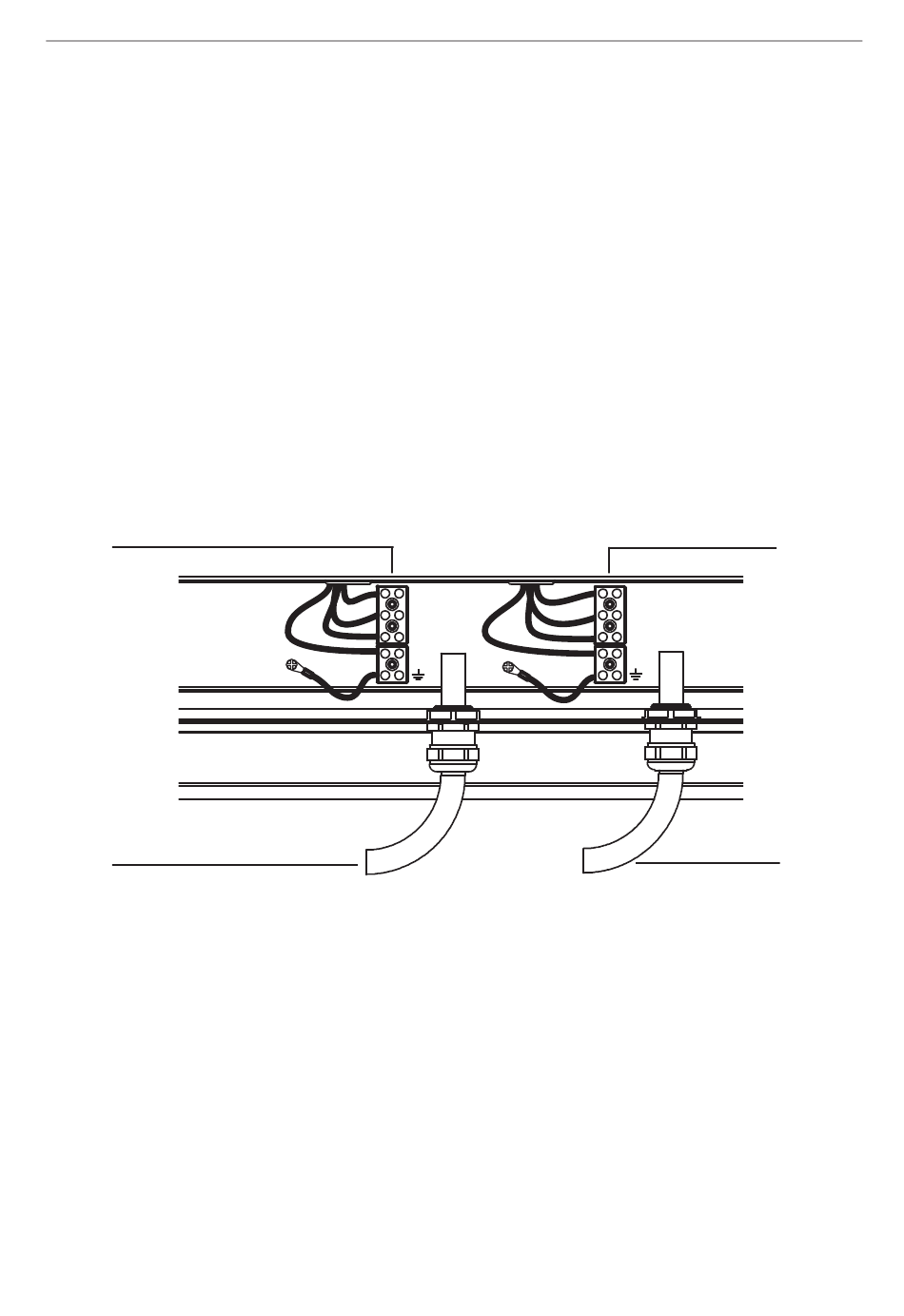

9
8
6 Morsettiera per l'ampliamento della potenza
7 Apertura di passaggio per il cavo per l'ampliamento della potenza
8 Morsettiera per il comando della sauna
9 Apertura di passaggio per il cavo di collegamento per il comando
della sauna
WORLD OF WELLNESS
U1
V1
W1
N
PE
P. 18/26
6
U2
V2
W2
N
PE
7
