Navodila za montažo - strokovno osebje
4.4. Shema priključitve in ožičenja

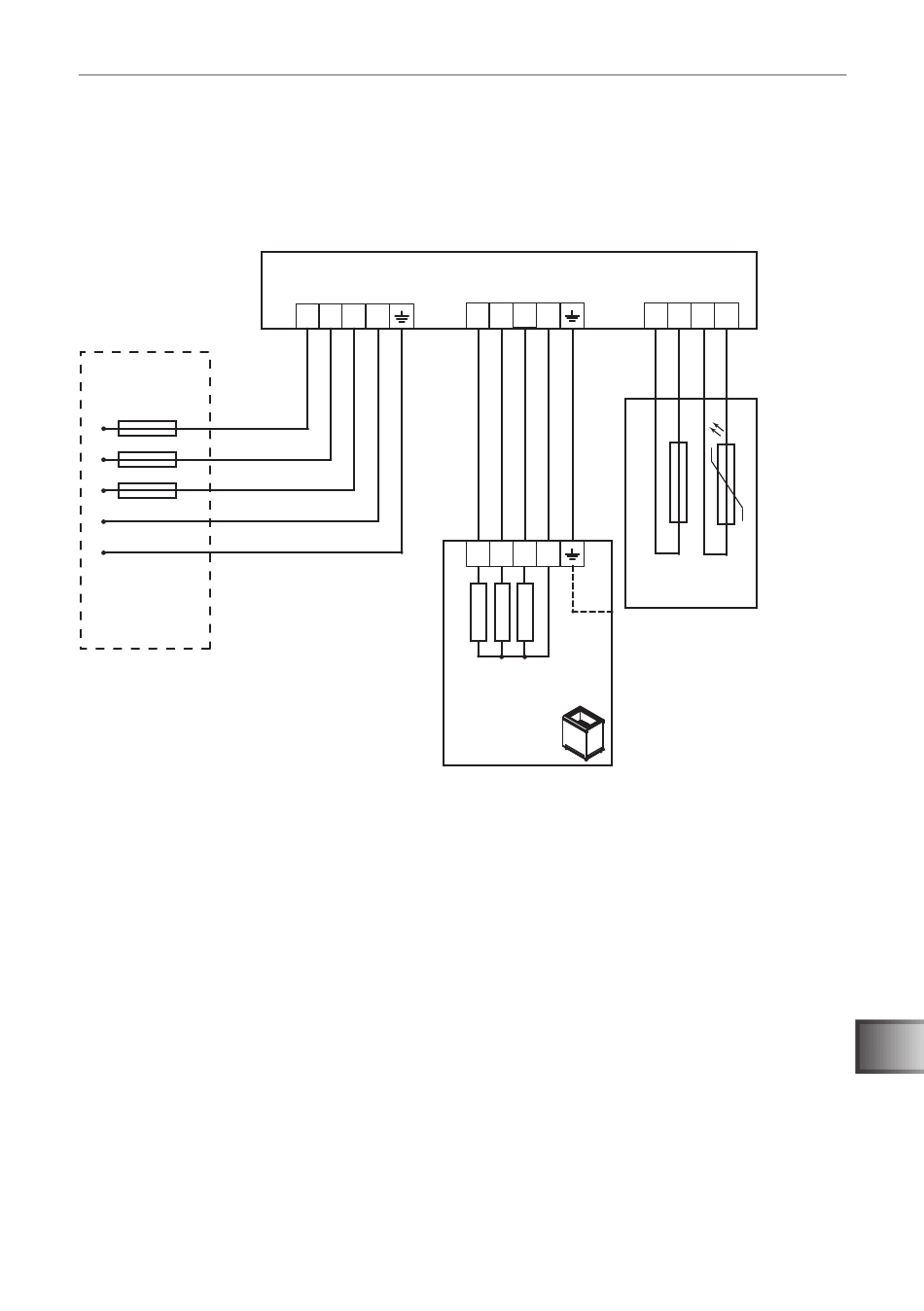

Sl. 3 Shema priključitve in ožičenja Concept R 9 kW in 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
4
400 V~
3x16 A
1 krmiljenje savne
2 tipalo temperature z varovalko pred previsoko temperaturo
3 peč za savno Concept R 9 kW ali 10,5 kW
4 oskrba s tokom
