Navodila za montažo - strokovno osebje
Priključitev Concept R 12 kW in 15 kW
(CP-R-120 / CP-R-150 / CP-RB-120 / CP-RB-150)
1. Priključni kabel za krmiljenje peči speljite skozi skoznjik 8.
2. Žile tega priključnega kabla priključite na sponke U1 – V1 – W1 – N – PE na
priključni letvi 9 in na ustrezne sponke krmiljenja peči. Pri tem upoštevajte
navodila za montažo krmiljenja peči.
3. Kabel povečanja moči speljite skozi skoznjik 7.
4. Žile kabla za povečanje moči priključite na sponke U2 – V2 – W2 – N – PE
na priključni letvi 6 in na ustrezne sponke povečanja moči. Pri tem upo-
števajte navodila za montažo povečanja moči.
5. Na peč za savno ponovno pritrdite prekrivno pločevino 2.
9
8

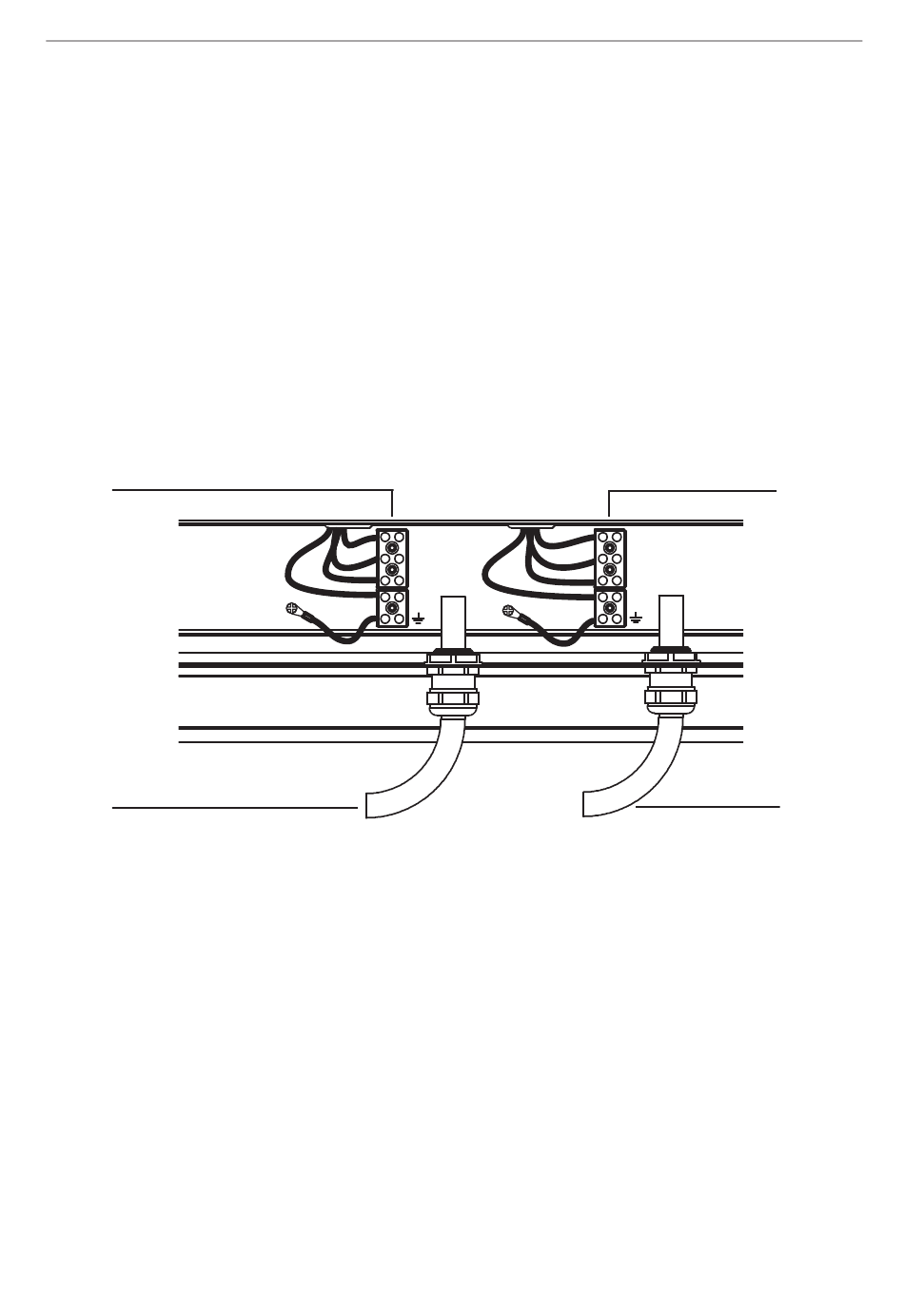

6 priključna letev za povečanje moči
7 skoznjik za kabel k povečanju moči
8 priključna letev za krmiljenje savne
9 skoznjik za priključni kabel h krmiljenju savne
WORLD OF WELLNESS
U1
V1
W1
N
PE
S. 18/26
6
U2
V2
W2
N
PE
7
