Návod k montáži a používání pouze pro kvalifikované pracovníky
Připojení modelu Concept R 12 kW a 15 kW
CP-R-120 / CP-R-150 / CP-RB-120 / CP-RB-150)
1. Připojovací kabel řídicí jednotky sauny provlečte průchodkou 8.
2. Vodiče připojovacího kabelu připojte ke svorkám U1 – V1 – W1 – N – PE na
připojovací svorkovnici saunových kamen 9 a k odpovídajícím svorkám
řídicí jednotky sauny. Přitom dodržte návod k montáži řídicí jednotky sauny.
3. Provlečte kabel přídavného výkonového modulu průchodkou 7.
4. Vodiče kabelu k přídavnému výkonovému modulu připojte ke svorkám
U2 – V2 – W2 – N – PE na připojovací svorkovnici saunových kamen 6
a k odpovídajícím svorkám přídavného výkonového modulu. Přitom dodržte
návod k montáži přídavného výkonového modulu.
5. Krycí plech 2 upevněte opět k saunových kamnům.
9
8

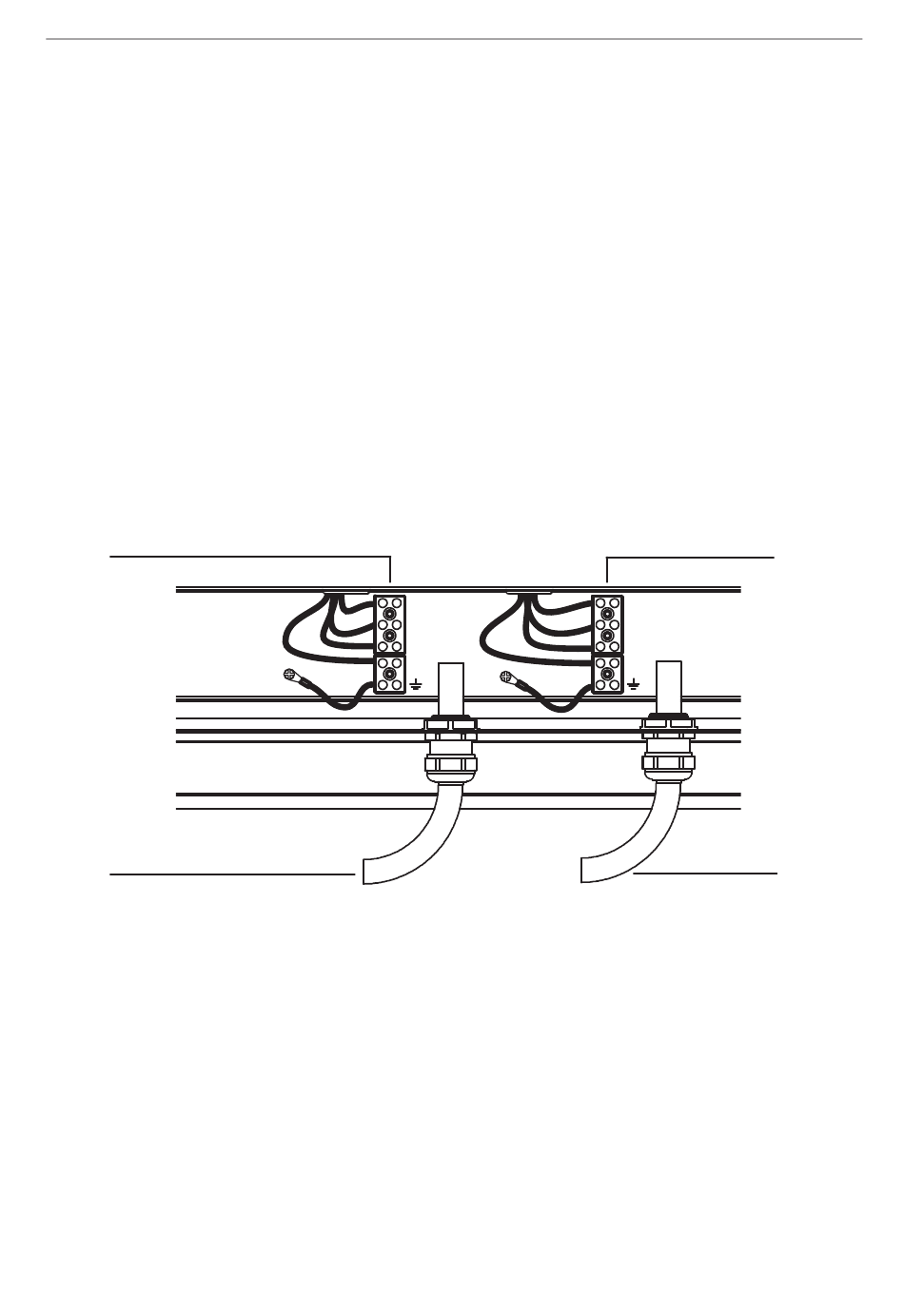

6 Připojovací svorkovnice pro přídavný výkonový modul
7 Průchodka na kabel pro přídavný výkonový modul
8 Připojovací svorkovnice pro řídicí jednotku sauny
9 Průchodka na připojovací kabel k řídicí jednotce sauny
