Monteringsanvisning endast för fackpersonal
Anslutning Concept R 12 kW och 15 kW
(CP-R-120 / CP-R-150 / CP-RB-120 / CP-RB-150)
1. Dra styrenhetens anslutningskabel genom genomföringen 8.
2. Anslut den här anslutningskabelns ledare till anslutningarna U1 – V1 – W1
– N – PE på anslutningslisten 9 och till passande anslutningar på styren-
heten. Läs installationsanvisningarna för styrenheten.
3. Dra effektförstärkarens kabel genom genomföringen 7.
4. Anslut den här anslutningskabelns ledare till anslutningarna U2 – V2 – W2
– N – PE på anslutningslisten 6 och till passande anslutningar på effekt-
förstärkaren. Läs installationsanvisningarna för effektförstärkaren.
5. Montera täckplpåten 2 på bastuugnen igen.
9
8

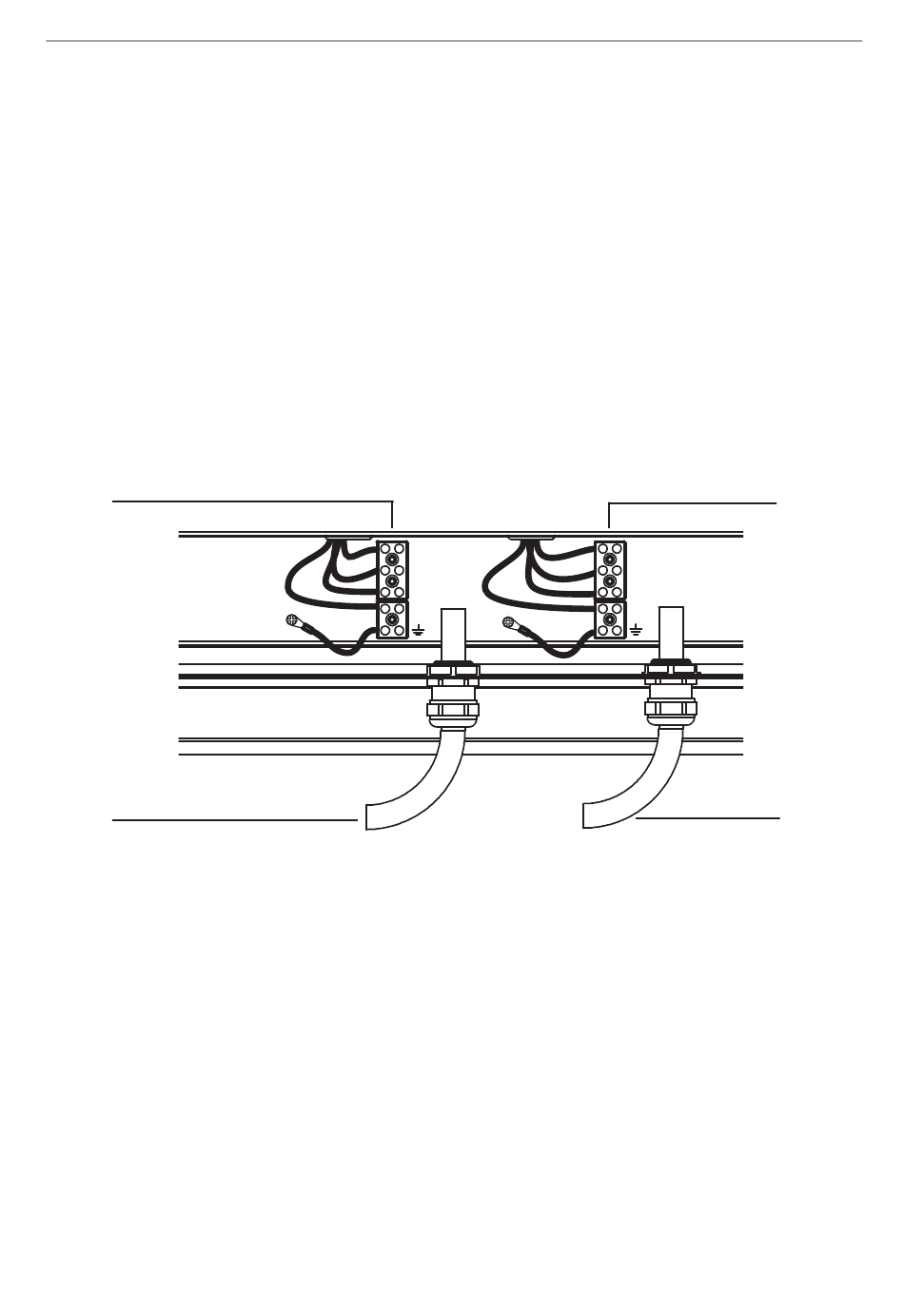

6 Effektförstärkarens anslutningslist
7 Genomföring för effektförstärkarens kabel
8 Styrenhetens anslutningslist
9 Genomföring för styrenhetens anslutningskabel
WORLD OF WELLNESS
U1
V1
W1
N
PE
S. 18/26
6
U2
V2
W2
N
PE
7
