Istruzioni di montaggio solo per personale specializzato

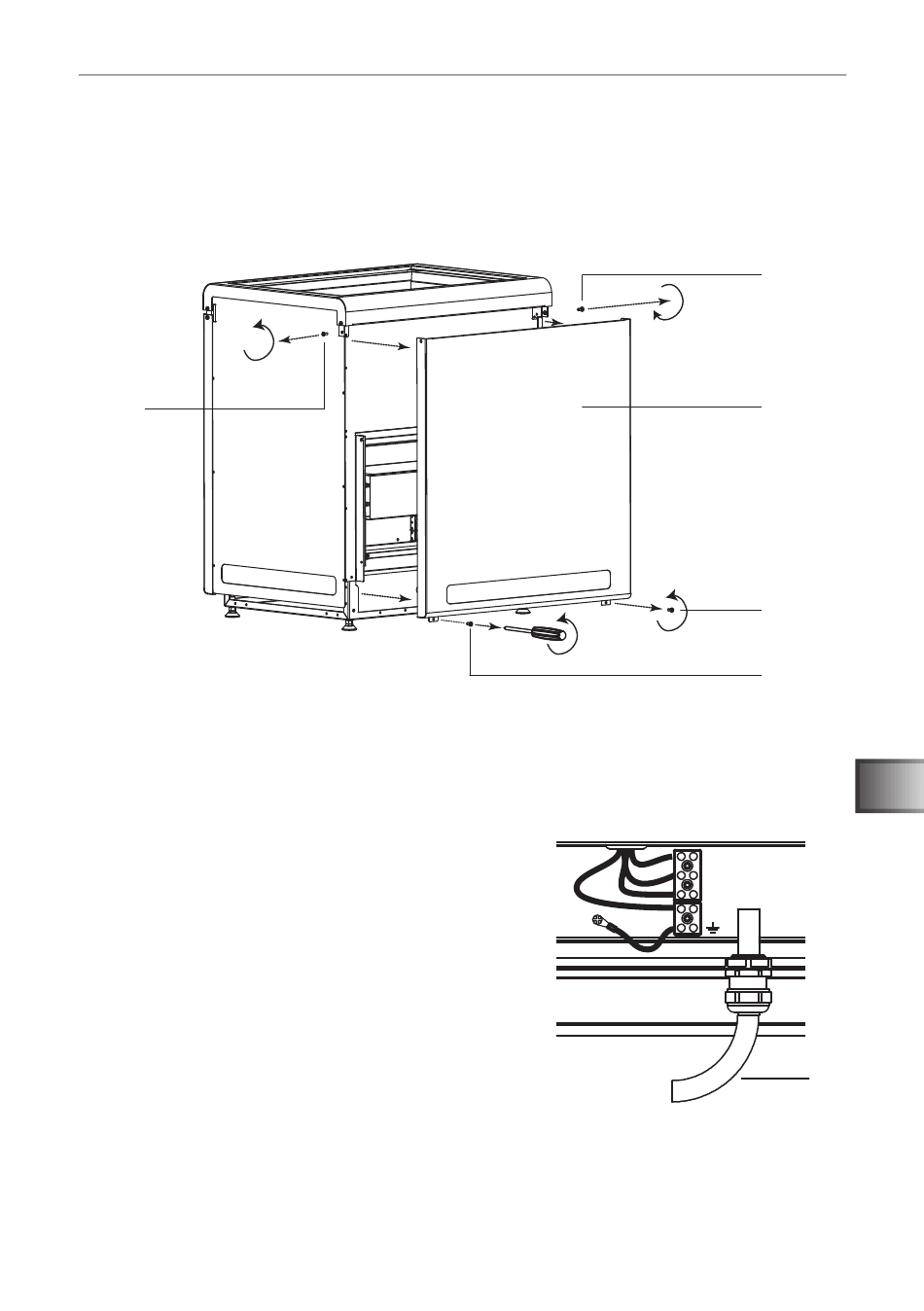

4.6. Collegamento elettrico

1. Allentare le viti 3 e 4 con un cacciavite.
2. Svitare le viti 1 e 5 con un cacciavite.
3. Rimuovere la lamiera di copertura 2.
5
Collegamento di Concept R 9 kW e 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
1. Fare passare il cavo di collegamento attra-
verso l'apertura di passaggio 6.
2. Collegare i fili del cavo di collegamento ai
morsetti U – V – W – N – PE della stufa per
sauna ai morsetti adatti del comando della
sauna. Durante questa operazione il manua-
le di montaggio del comando della sauna.
3. Fissare di nuovo la lamiera di copertura 2
sulla stufa della sauna.
WORLD OF WELLNESS
P. 17/26
1
2
3
4
IT
U
V
W
N
PE
6
