Monteringsanvisning endast för fackpersonal

4.6. Elanslutning

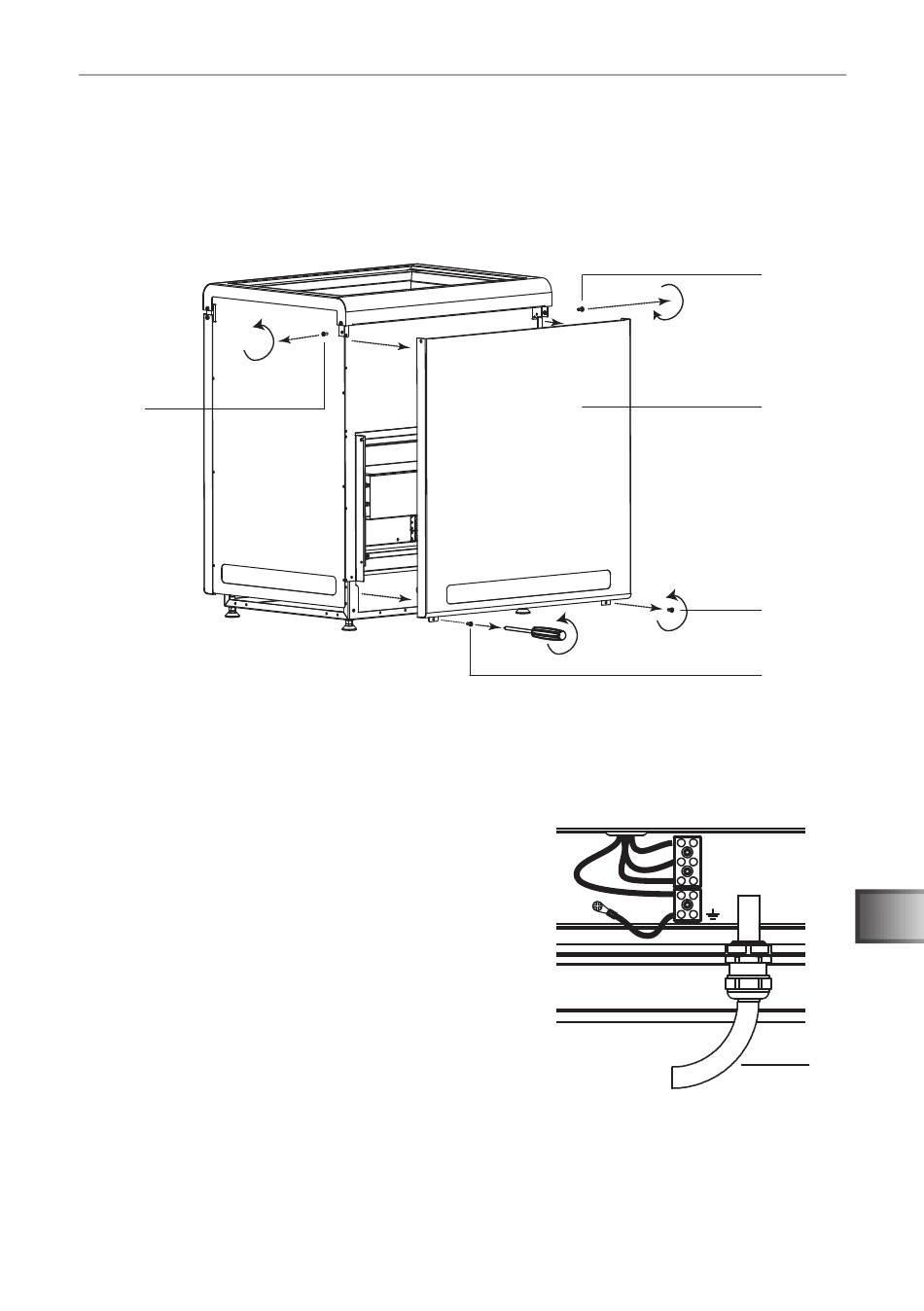

1. Skruva loss skruvarna 3 och 4 med en skruvmejsel.
2. Skruva loss skruvarna 1 och 5 med en skruvmejsel.
3. Ta bort täckplåten 2.
5
Anslutning Concept R 9 kW och 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
1. Dra anslutningskabeln genom
genomföringen 6.
2. Anslut anslutningskabelns ledare till anslut-
ningarna U – V – W – N – PE på bastuugnen
och till passande anslutningar på styren-
heten. Läs installationsanvisningarna för
styrenheten.
3. Montera täckplåten 2 på bastuugnen igen.
