6 Assemblage et

installation

L'assemblage et l'installation doivent être
effectués par un personnel qualifié.
Le produit peut être interfacée avec
dispositifs pas manufacturé par VIDEOTEC.
VIDEOTEC conseille par conséquent de
procéder à un essai avant toute installation.
VIDEOTEC décline toute responsabilité
en cas de coûts d'installations
supplémentaires entraînés par des
problèmes de compatibilité.
6.1 Installation

6.1.1 Ouverture du caisson

Dévisser les 2 vis placées sur le côté, faire tourner le
toit pare-soleil et le corps supérieur autour de l'axe
des charnières d'ouverture.

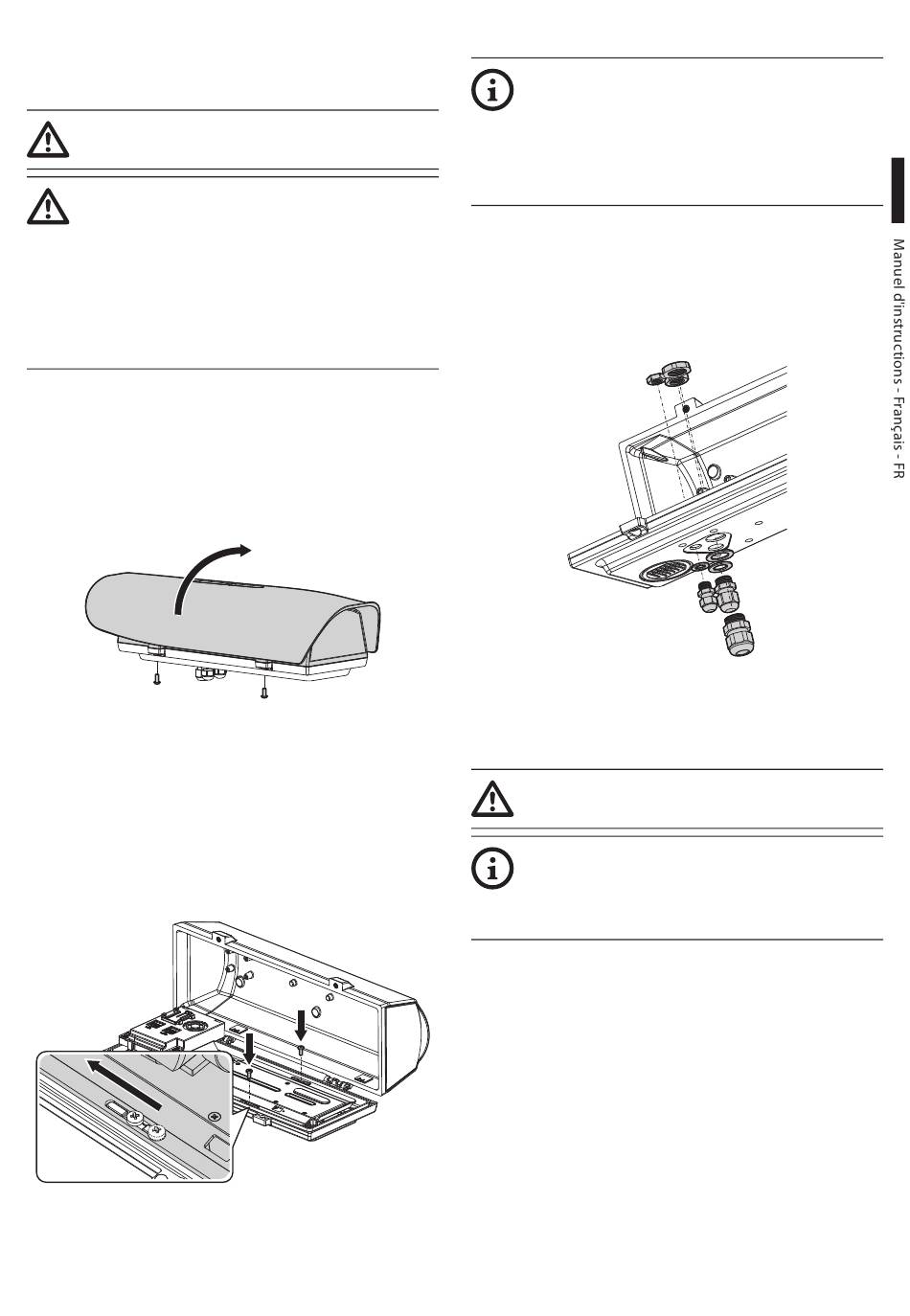

Fig. 1
6.1.2 Retrait de la glissière
Pour retirer la glissière, il faut dévisser partiellement
les vis de fixage comme illustré en figure.
Déplacer la glissière en la faisant glisser jusqu'à ce
que les trous coïncident avec les vis de blocage de
celle-ci.
Fig. 2
6.1.3 Installation des presse-étoupes
Avec les supports pour passage des câbles
interne, vous devez utiliser le kit de bagues
d'étanchéité (OWBIP). L'espace réduit ne
permet pas d'utiliser les presse-étoupes
fournis avec l'équipement. Le kit doit être
acheté séparément.
Dans les équipements, 3 presse-étoupes sont
présents; ils doivent être installés au fond du caisson
comme illustré en figure. Les presse-étoupes non
utilisés doivent être scellés à l'aide du bouchon de
fermeture afin d'éviter que de l'eau puisse rentrer
dans le caisson.
Fig. 3
6.1.4 Installation du projecteur GEKO
IRH (en option)
La puissance maximale du projecteur ne
doit pas dépasser les 6W.
Pour l'installation du projecteur, il faut
utiliser le support pour projecteur
(OSUPPIR). Le kit doit être acheté
séparément.
Utiliser le presse-étoupe ou la bague d'étanchéité la
plus petite afin d'éviter que de l'eau puisse rentrer
dans le caisson.
Pour l'installation du projecteur sur le caisson, se
référer au manuel d'utilisation et installation du
produit.
Pour de plus amples informations quant à la
configuration et l'utilisation, consulter le chapitre
spécifique (6.1.9 Branchement du projecteur GEKO
IRH (en option), page 7).
