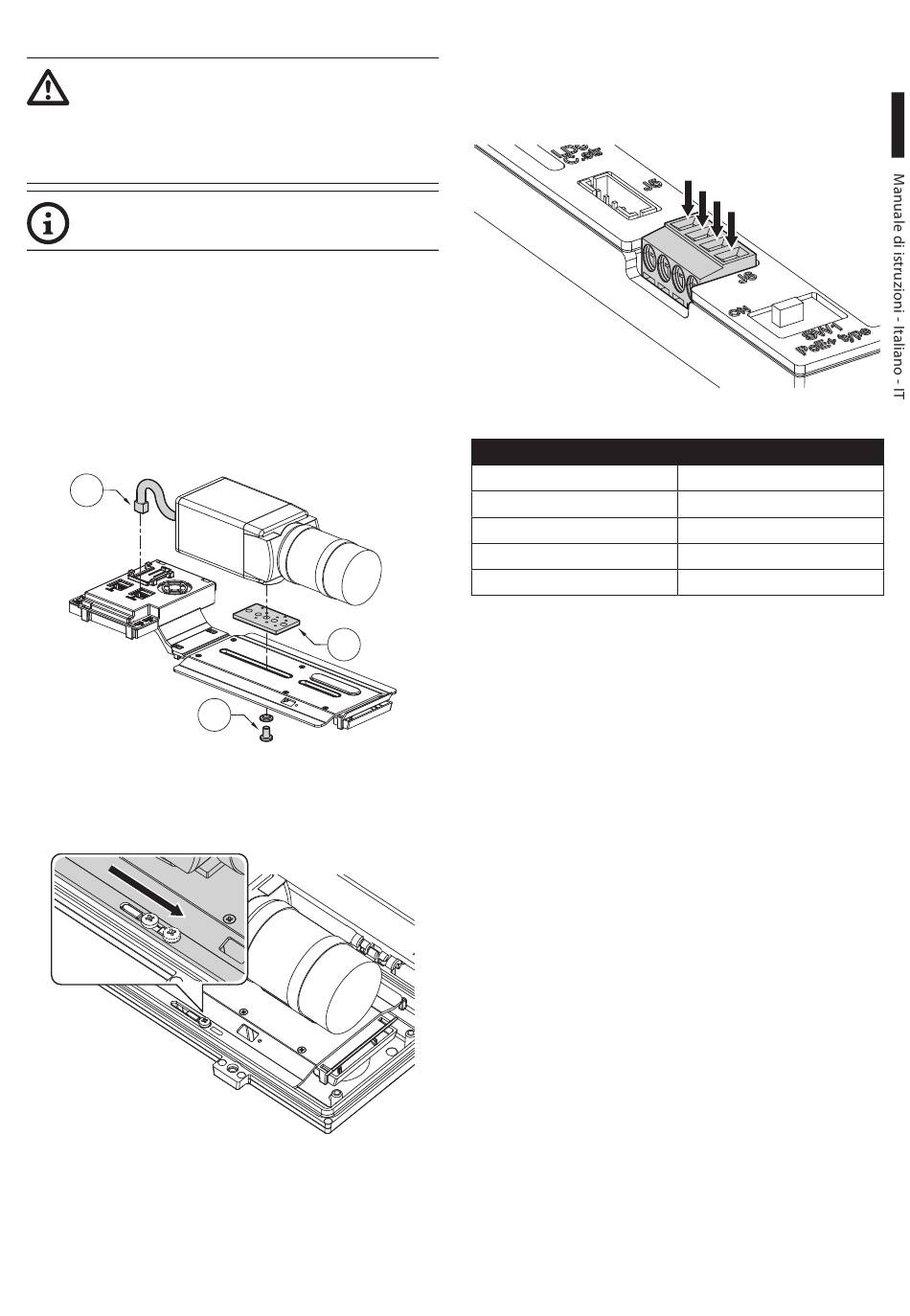

6.1.8 Installazione della telecamera

Il corretto funzionamento
dell'apparecchiatura, nel range
temperatura indicato, é garantito con
l'utilizzo di telecamera e ottica con
temperatura da -10° a +60°C.
È possibile installare solo telecamere di tipo
PoE.
Fissare la telecamera utilizzando le viti (01) e i
distanziali (02) forniti in dotazione.
Applicare almeno un distanziale per garantire
l'isolamento elettrico tra la slitta e la telecamera.
Posizionare la lente della telecamera a ridosso del
vetro per evitare interferenza visiva o riflessi ottici.
Collegare la telecamera al connettore J2 (PoE OUT)
con il cavo fornito in dotazione (03).
03
Fig. 8
Riposizionare la slitta nel proprio alloggiamento e
fissare le viti precedentemente allentate.
Fig. 9
02
01
6.1.9 Collegamento dell'illuminatore
GEKO IRH (opzionale)
Collegare l'illuminatore al morsetto J6 come descritto
nello schema sottostante.
Fig. 10
COLLEGAMENTO ILLUMINATORE GEKO IRH
Illuminatore
Marrone (telemetria)
Blu (telemetria)
Bianco (alimentazione)
Nero (alimentazione)
Tab. 1
Per la regolazione della soglia di accensione
dell'illuminatore fare riferimento al manuale d'uso ed
installazione del prodotto.
1
2
3
4
Morsetto J6
1
2
3
4
