a. Déconnecter le coupleur du bloc relais du
faisceau de fils.
b. Relier le multimètre (Ω × 1) à la borne du bloc
relais comme illustré.
c. Contrôler la continuité du bloc relais (diode).
d. Contrôler l'absence de continuité du bloc re-
lais (diode).
L LLL L LLL L L LLL L
FAS28100

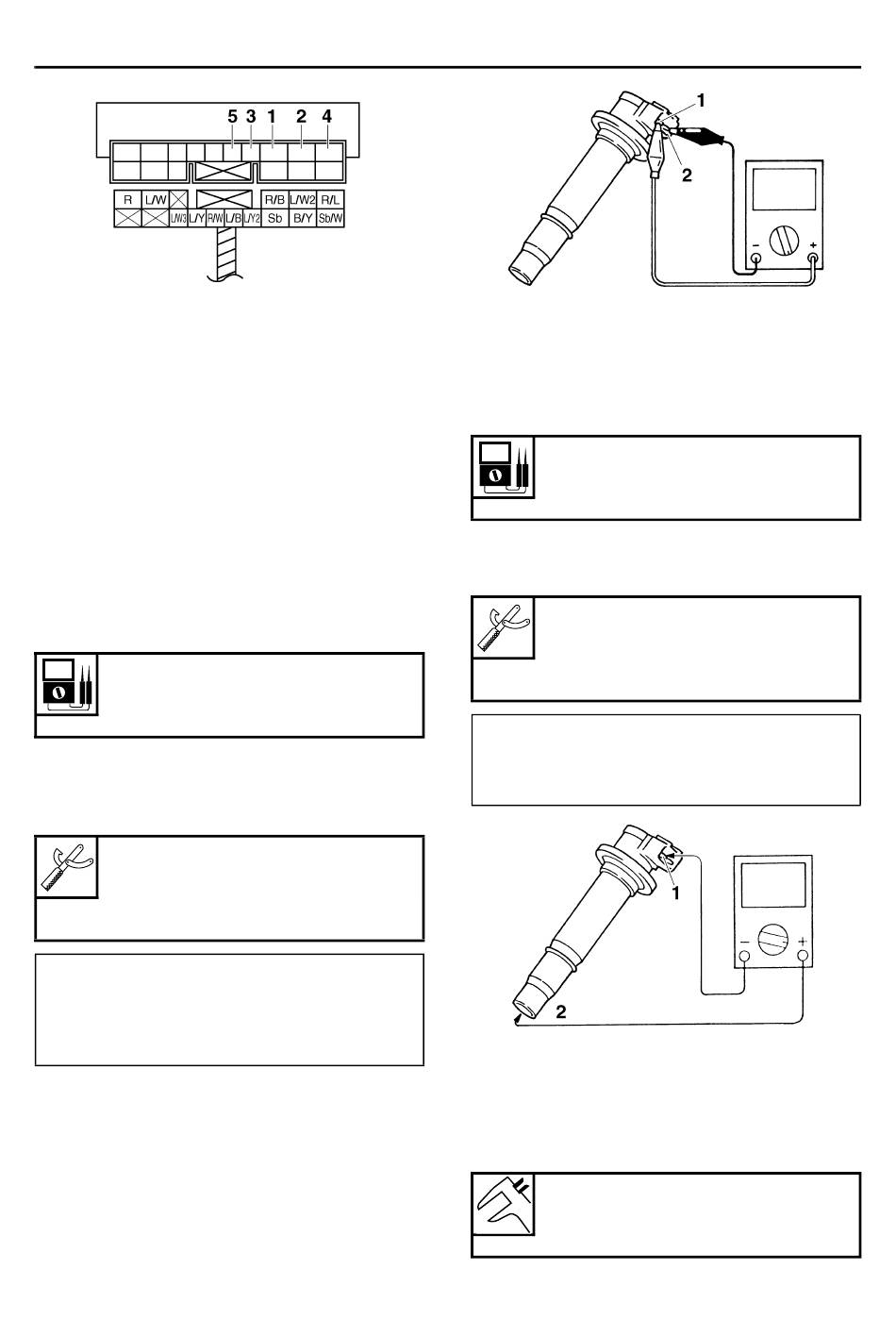

CONTRÔLE DES BOBINES D'ALLUMAGE
Les étapes suivantes s'appliquent à chacune
des bobines d'allumage.
1. Contrôler:
• Résistance de l'enroulement primaire
Hors spécifications → Remplacer.
Résistance de l'enroulement pri-
maire
1.19–1.61 Ω
M MMM M MMM M M MMM M
a. Retirer la bobine d'allumage de la bougie.
b. Relier le multimètre (Ω × 1) à la bobine d'allu-
mage, comme illustré.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Pointe positive du multimètre →
borne de fil rouge/noir "1"
• Pointe négative du multimètre →
borne de fil orange ou gris/rouge ou oran-
ge/vert ou gris/vert "2"
M MMM M M MMM M M MMM M
L LLL L L LLL L L LLL L
M MMM M M MMM M M MMM M
COMPOSANTS ÉLECTRIQUES
MMM c. Mesurer la résistance de l'enroulement pri-
maire.
L LLL L LLL L
2. Contrôler:
• Résistance de l'enroulement secondaire
Hors spécifications → Remplacer.
LLL
M MMM M MMM M
a. Relier le multimètre (Ω × 1k) à la bobine d'al-
lumage, comme illustré.
• Pointe négative du multimètre →
borne de fil rouge/noir "1"
MMM
• Pointe positive du multimètre →
borne de bougie "2"
b. Mesurer la résistance de l'enroulement se-
condaire.
L LLL L LLL L
3. Contrôler:
• Longueur d'étincelle d'allumage
Hors spécifications → Remplacer.
8-108
L LLL L L LLL L L LLL L
Résistance de l'enroulement se-
condaire
8.5–11.5 kΩ
M MMM M M MMM M M MMM M
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
L LLL L L LLL L L LLL L
Longueur minimum d'étincelle
d'allumage
6.0 mm (0.24 in)
