SECTION 4
ATTENTION
Ne jamais, en aucun cas, opérer le
bloc d'alimentation avec le couvercle
enlevé. En plus du risque à la
sécurité,
un
refroidissement
incorrecte
peut
entraîner
dommages
aux
composants
internes. Gardez les panneaux de
côté
fermés
quand
l'unité
alimentée.
Assurez-vous
d'être protégé adéquatement avant
de commencer le coupage — un
casque de sécurité et des gants
doivent être portés. Référez-vous à
la page 2 pour des mesures de
sécurité supplémentaires.
ATTENTION
Lorsqu'une tension est appliquée à
la plaque à bornes d'entrée, une
tension est également présente à
l'interrupteur d'ALIMENTATION On-
Off sur le couvercle à charnière
supérieur même si l'interrupteur
d'ALIMENTATION est dans la position
d'arrêt (OFF).
AVERTISSEMENT
Avant de faire des ajustements ou
d'effectuer l'entretien de la torche,
assurez-vous que l'alimentation à la
torche est mise hors tension (off).

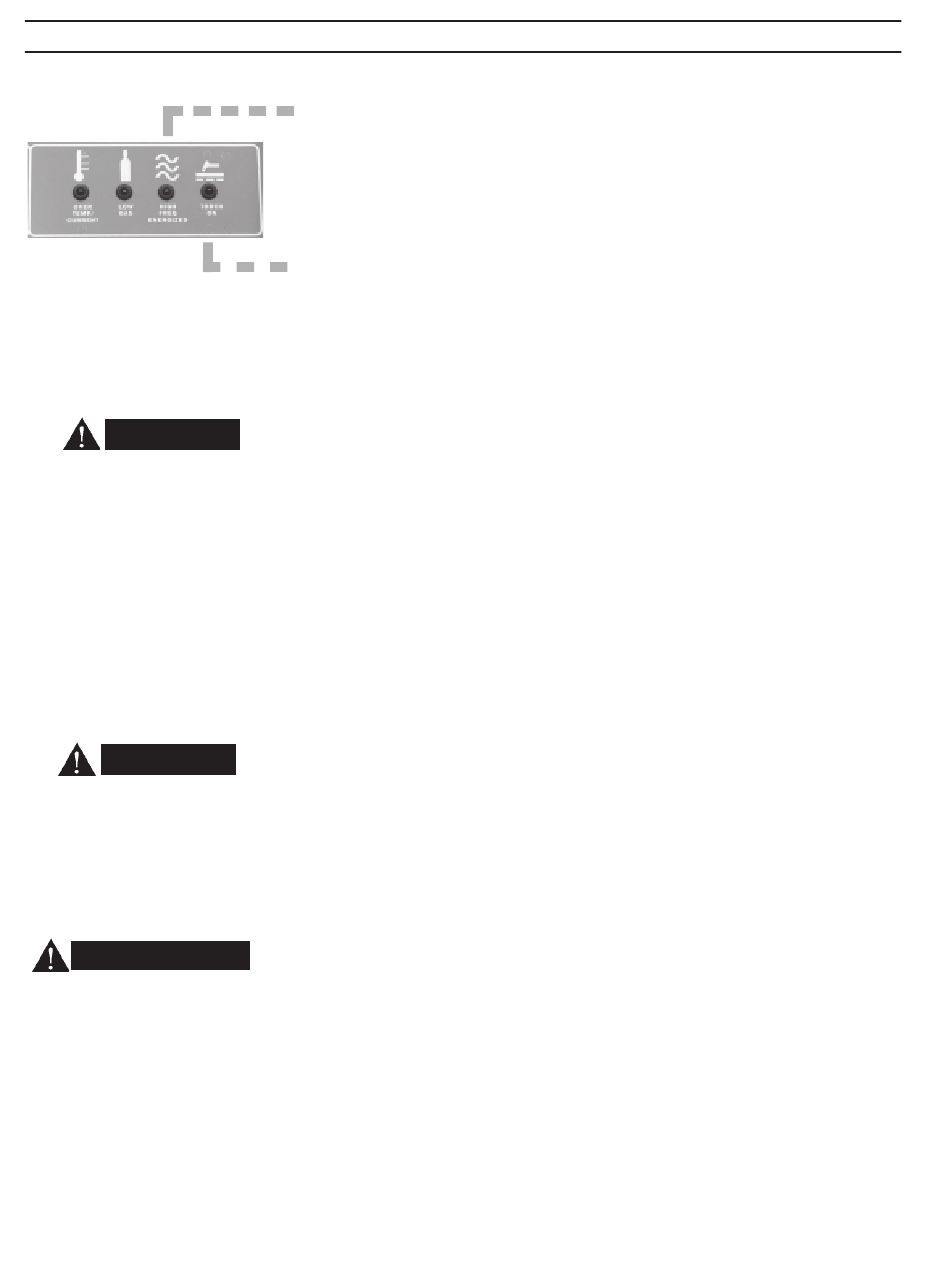

ALIMENTATION HAUTE FRÉQUENCE (HIGH FREQ ENERGIZED) — S'allume
quand l'unité est dans le mode opération (OPERATE) et que le bouton de
l'interrupteur de la torche est enfoncé. Le voyant reste allumé jusqu'à ce que l'arc
de coupage principal est établi. Il indique que la bonne tension (environ 115 VAC)
est appliquée au primaire du transformateur à haute fréquence (HFTR). La tension
est appliquée au transformateur à haute fréquence (HFTR) par un fonctionnement
correcte du contacteur de l'arc pilote (PAC).
TORCHE EN MARCHE (TORCH ON) — S'allume quand le bloc d'alimentation
livre la tension pour générer un arc (que l'arc principal soit établi ou non). Il indique
qu'il y a plus de 50 volts entre la sortie NEG et les terminaux de travail (WORK).
Ne jamais toucher aux pièces de l'avant de l'unité ou faire des ajustements
à la torche si le voyant TORCHE EN MARCHE (TORCH ON) est allumé,
même si l'alimentation ON-OFF est dans la position d'arrêt (OFF).
FONCTIONNEMENT
AJUSTEMENTS ESP-150
1. Ouvrez lentement chaque soupape des cylindres de gaz.
2. Mettez les interrupteurs MODE DE GAZ (GAS MODE) et ALIMENTATION
(POWER) du ESP-150 dans les positions d'opération (OPERATE) et d'arrêt
(OFF).
des
3. Mettez l'interrupteur principal (mur) dans la position de marche (ON).
est
aussi
4. Mettez l'alimentation (POWER) à la position prête à fonctionner (READY).
Le voyant de l'alimentation (POWER) devrait s'allumer. Le ventilateur devrait
fonctionner.
5. Quand l'interrupteur du mode de gaz (GAS MODE) est dans la position
d'amorçage/protection (START/SHIELD) les soupapes à solénoïde au gaz
seront ouvertes. Ajustez les régulateurs des gaz d'amorçage (START) et de
protection (SHIELD) pour livrer les pressions spécifiées dans le Tableau 2.
Mettez l'interrupteur dans la position de coupage (CUT) et ajustez le régulateur
du Gaz de Combustion (CUT) pour livrer les pressions spécifiées dans le
Tableau 2.
6. Permettez aux gaz de circuler pendant quelques minutes. Ceci devrait enlever
toute condensation accumulée pendant les temps d'inactivité.
7. Mettez l'interrupteur du mode de gaz (GAS MODE) dans la position d'opération
(OPERATE). Ceci fermera la circulation des gaz.
8. Ajustez le bouton de commande du courant (CURRENT CONTROL) au cou-
rant de coupage approximatif désiré.
FONCTIONNEMENT
1. Positionnez la torche sur la pièce à traiter en reposant l'écran thermique sur
le bord de la pièce à traiter à l'endroit où vous allez commencer la coupe.
2. Baissez votre casque de sécurité et soulevez la torche environ 1/8-po. au
dessus de la pièce à traiter.
3. Appuyez sur le bouton de l'interrupteur de la torche situé sur la poignée. La
haute fréquence et le contacteur de l'arc pilote s'alimenteront et le gaz
commencera à circuler. Deux secondes plus tard, le contacteur principal se
mettra en marche. Ensuite l'arc pilote devrait se transférer à l'arc de coupage.
82
