4 Câblage
!
30
4.2.3
Raccordement protocole de données
Les paramètres de protocole suivants pour max. 20 points de mesure peuvent être
transmis à un PC :
• Données en temps réel
• Max. 40.000 points (heure, vitesse, quantité écoulée, sommes, entrée analogique,
état) qui sont stockés dans la mémoire du data logger.
Si le protocole de données est établi à l'aide d'un PC, un câble RS-232C est utilisé pour
la transmission de données entre le raccord RS-232C du PC et le raccord "SERIAL" (voir
fig. ci-dessous) sur le transmetteur.

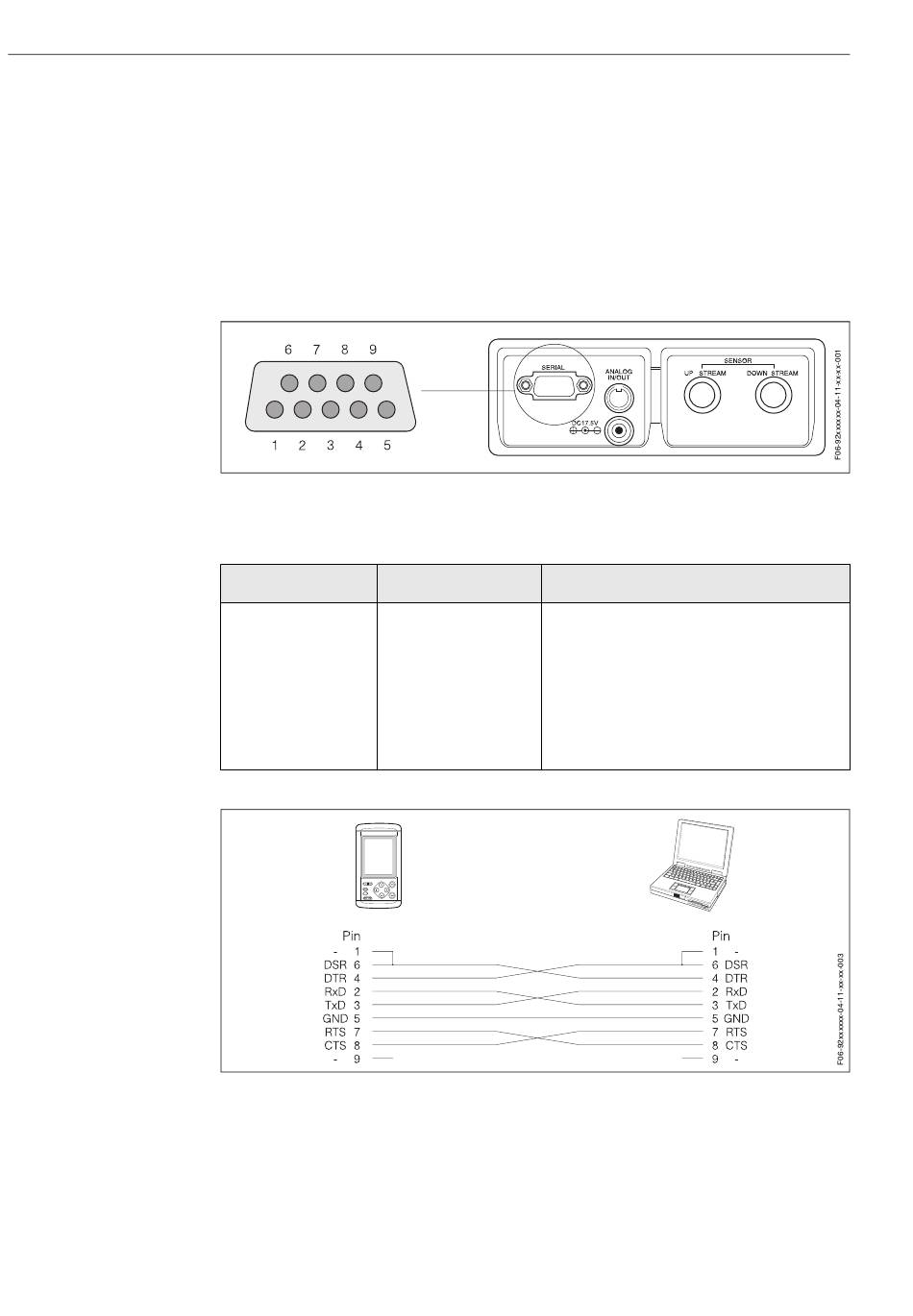

fig. 26:
Communication sérielle pour le protocole de données
D-SUB, prise 9 broches
Broche N°
1
2
3
4
5
6
7
8
9
fig. 27:
Occupation des tresses du câble de transmission de données
Longueur max. de câble : 15 m
Remarque !
Pour la liaison il vous faut un câble modem zéro et un adaptateur Gender-Changer (con-
necteur Sub-D 9 broches).
Symbole
–
R x D
Received Data (données reçues)
T x D
Transmitted Data (données transmises)
D T R
Data Terminal Ready (terminal de données prêt)
G N D
D S R
Data Set Ready (données prêtes)
R T S
Request To Send (demande d'émission)
C T S
–
Prosonic Flow 92
Occupation
–
Masse de signaux
Clear To Send (prêt à être émis)
–
Endress +Hauser
