Page 1 Products Solutions Services BA01004F/00/FR/15.13 71250584 Valable à partir de la version 01.02.zz Manuel de mise en service Levelflex FMP56, FMP57 HART Radar de niveau filoguidé Mesure de niveau sur solides en vrac...
Page 3: Table Des Matières
......79 6.2.2 Raccourcissement de la sonde ..38 Endress+Hauser...
Page 4 13.3 Retour de matériel ....102 13.4 Mise au rebut ..... . . Endress+Hauser...
Page 5: Informations Importantes Relatives
Un raccordement qui doit être relié au système de mise à la terre de l' i nstallation. Il peut par ex. s' a gir d' u n câble d' é quipotentialité ou d' u n système de mise à la terre en étoile, selon la pratique A0011201 nationale ou propre à l' e ntreprise. Endress+Hauser...
Page 6: Symboles D'outils
…  Résultat d'une séquence de manipulation Aide en cas de problème A0013562 1.2.5 Symboles dans les graphiques Symbole Signification 1, 2, 3 ... Repères Etapes de manipulation … A, B, C, ... Vues A-A, B-B, C-C, ... Coupes Endress+Hauser...
Page 7: Symboles Sur L'appareil
Symboles sur l'appareil Symbole Signification Consignes de sécurité Respectez les consignes de sécurité contenues dans le manuel de mise en service associé. Résistance thermique du câble de raccordement Indique la valeur minimale de résistance thermique du câble de raccordement. Endress+Hauser...
Page 8: Documentation Complémentaire
• Le W@M Device Viewer : Entrer le numéro de série figurant sur la plaque signalétique (www.endress.com/deviceviewer) • L' E ndress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (QR code) sur la plaque signalétique. Endress+Hauser...
Page 9: Conseils De Sécurité (Xa)
XA00498F XA01130F XA01131F XA00518F XA01132F • FMP57 IEC Ex nA[ia] IIC T6 Ga/Gc • FMP56 XA00497F XA01127F XA01128F XA00517F XA01129F • FMP57 IEC Ex ia IIC T6 Ga/Gb, Ex ia IIIC Da/Db • FMP56 XA00502F XA00502F XA00502F XA00522F - • FMP57 Endress+Hauser...
Page 10 G : 2 fils ; PROFIBUS PA, sortie tout ou rien K : 4 fils 90-253VAC ; 4-20mA HART L : 4 fils 10,4-48VDC ; 4-20mA HART Les Conseils de sécurité (XA) applicables à l' a ppareil sont indiqués sur sa plaque signalétique. Endress+Hauser...
Page 11: Marquage Ex En Cas De Raccordement De L'afficheur Séparé Fhx50
L ou M IECEx Ex d [ia] IIC T6 Ga/Gb, IECEx Ex ta [ia Db] IIIC Txx°C Da/Db Pour les certificats qui ne sont pas mentionnés dans ce tableau, le marquage Ex n' e st pas affecté par le FHX50. Endress+Hauser...
Page 12: Consignes De Sécurité De Base
à mesurer. Risque de brûlure en cas de contact avec les surfaces ! ‣ En cas de température élevée du produit : prévoir une protection contre les contacts accidentels, afin d' é viter les brûlures. Endress+Hauser...
Page 13: Sécurité Du Travail
Il satisfait aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives CE répertoriées dans la déclaration de conformité CE spécifique à l' a ppareil. Endress+Hauser confirme ces faits par l' a pposition du marquage CE. Endress+Hauser...
Page 14: Description Du Produit

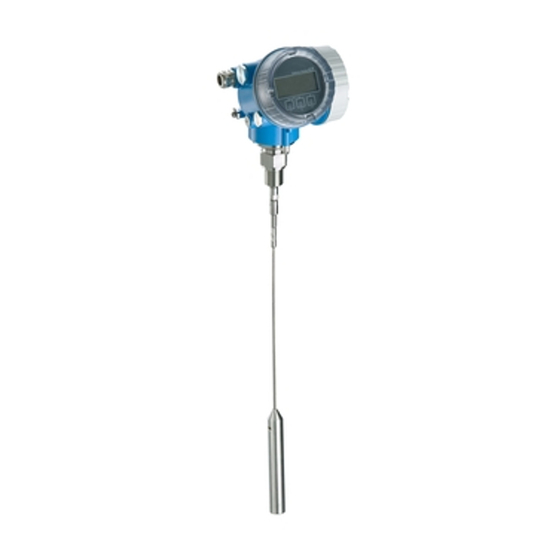

Description du produit Construction du produit 3.1.1 Levelflex FMP56, FMP57 A0012470  1 Construction du Levelflex Boîtier de l' é lectronique Raccord process (ici à titre d' e xemple : bride) Sonde à câble Contrepoids de la sonde Sonde à tige Endress+Hauser...
Page 15: Boîtier De L'électronique
Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique Module électronique E/S Bornes de raccordement (bornes embrochables à ressort) Couvercle du compartiment de raccordement Borne de terre Endress+Hauser...
Page 16: Marques Déposées
Marque déposée par la société DuPont Performance Elastomers L.L.C., Wilmington, USA TEFLON ® Marque déposée par la société E.I. DuPont de Nemours & Co., Wilmington, USA TRI CLAMP ® Marque déposée par la société Alfa Laval Inc., Kenosha, USA Endress+Hauser...
Page 17: Réception Des Marchandises Et Identification Des Produits
• Entrer le numéro de série figurant sur la plaque signalétique dans l' E ndress+Hauser Operations App ou scanner le code matriciel 2D (QR code) figurant sur la plaque signalétique avec l' E ndress+Hauser Operations App : Toutes les informations relatives à l' a ppareil s' a ffichent. Endress+Hauser...
Page 18: Plaque Signalétique
Les éventuels autres caractères ne peuvent pas être indiqués. Il est toutefois possible de visualiser l' e nsemble de la référence de commande étendue dans le menu de configuration de l' a ppareil : paramètre Référence de commande 1…3 Endress+Hauser...
Page 19: Stockage, Transport
à la sonde mais au raccord process. Pour ce faire, tenir compte du centre de gravité de l' a ppareil afin d' é viter tout basculement involontaire. ‣ Respecter les conseils de sécurité et les conditions de transport pour les appareils de plus de 18 kg (39.6 lbs). A0013920 A0014264 Endress+Hauser...
Page 20: Montage
• Distance (B) entre les sondes à tige et les éléments internes (3) : > 300 mm (12 in) • Distance (C) entre l' e xtrémité de la sonde et le fond de la cuve : – Sonde à câble : >150 mm (6 in) – Sonde à tige : >10 mm (0,4 in) Endress+Hauser...
Page 21: Conditions Supplémentaires
100 mm (4 in) entre le couvercle du compartiment de raccordement/compartiment de l' é lectronique et la paroi. Sinon le compartiment de raccordement/compartiment de l' é lectronique ne sera plus accessible après le montage. Endress+Hauser...
Page 22: Montage Dans Un Espace Réduit
La sonde, l' é lectronique et le câble de raccordement sont ajustés pour correspondre les uns aux autres et sont identifiés par un numéro de série commun. Seuls des composants ayant le même numéro de série peuvent être raccordés entre eux. Endress+Hauser...
Page 23: Remarques Concernant La Charge Mécanique De La Sonde
Dans le cas de corniches qui s' e ffondrent, des contraintes relativement fortes peuvent se produire. • Les forces de traction indiquées contiennent le facteur de sécurité 2 (en plus des facteurs de sécurité déjà contenus dans DIN 1055), qui compense la gamme de fluctuation normale pour les solides coulants. Endress+Hauser...
Page 24 L pour des diamètres de câble de 6mm (0,24 in) et 4mm (0,16 in) Diamètre du silo 12 m (40 ft) Diamètre du silo 9 m (30 ft) Diamètre du silo 6 m (20 ft) Diamètre du silo 3 m (10 ft) Endress+Hauser...
Page 25 6mm (0,24 in) et 4mm (0,16 in) Diamètre du silo 12 m (40 ft) Diamètre du silo 9 m (30 ft) Diamètre du silo 6 m (20 ft) Diamètre du silo 3 m (10 ft) Endress+Hauser...
Page 26 Montage Levelflex FMP56, FMP57 HART Capacité de charge latérale des sondes à tige Capteur Caractéristique 060 Sonde Capacité de charge latérale (résistance à la flexion) [Nm] FMP57 AE, AF Tige 16mm (0,63") 316L 30 Endress+Hauser...
Page 27: Remarques Sur Le Raccord Process
• Pour le raccord fileté G1-1/2" : selon DIN 7603 avec les dimensions 48 x 55 mm Utiliser une bague d' é tanchéité selon cette norme de forme A, C ou D dans un matériau résistant à l' a pplication. Endress+Hauser...
Page 28 Des hauteurs de piquage plus grandes sont possibles dans des cas particuliers (voir section "Tige prolongatrice/centrage HMP40 pour FMP57"). Dans les cuves calorifugées, le piquage doit également être isolé pour éviter la formation de condensats. Hauteurs de piquage supérieures sur demande Endress+Hauser...
Page 29 Les disques de centrage avec un petit diamètre (DN40 et DN50) ne doivent être utilisés que s' i l n' y a pas d' i mportant colmatage dans le piquage au-dessus du disque. Le piquage ne doit pas être obstrué par le produit. Endress+Hauser...
Page 30 A peu près affleurant avec le bord inférieur du piquage (± 50 mm) Plaque Tube  150 ... 180 mm Diamètre du piquage Diamètre de la plaque 300 mm (12") 280 mm (11") ≥ 400 mm (16") ≥ 350 mm (14") Endress+Hauser...
Page 31: Fixation De La Sonde
être tendu. Flèche nécessaire : ≥ 10 mm/(1 m de longueur de câble) [ 0.12 in/(1 ft de longueur de câble)]. Résistance à la traction des sondes à câble : (→  23) Endress+Hauser...
Page 32 Percer étroitement le manchon de fixation pour assurer un bon contact électrique entre le manchon et la tige de sonde. AVIS Le soudage peut endommager le module électronique principal. ‣ Avant le soudage : relier la tige de sonde à la terre et démonter l' é lectronique. Endress+Hauser...
Page 33: Conditions De Montage Particulières
Remarque concernant le montage avec la tige prolongatrice/centrage (accessoire) : en cas de fort dégagement de poussière, il peut se former un dépôt derrière le disque de centrage. Cela peut provoquer une réflexion parasite. Pour toute autre option de montage, veuillez consulter Endress+Hauser. Endress+Hauser...
Page 34: Montage Latéral
• Dans ce cas, toujours fixer la sonde à câble (→  31). • Supporter les sondes à tige et coaxiales en cas de dépassement de la capacité de charge latérale (→  26). Fixer les sondes à tige uniquement à l' e xtrémité de la sonde (→  32). Endress+Hauser...
Page 35: Cuves Non Métalliques
Pour cette raison : • Utiliser un appareil avec bride métallique (taille minimum DN50/2"). • Alternative : placer une plaque métallique avec un diamètre d' a u moins 200 mm (8 in) perpendiculairement à la sonde sur le raccord process. Endress+Hauser...
Page 36: Cuves Avec Isolation Thermique
 10 Raccord process avec filetage - FMP56, FMP57 Isolation de la cuve Appareil compact Capteur déporté (caractéristique 600) mm (in) A0014654  11 Raccord process avec bride - FMP57 Isolation de la cuve Appareil compact Capteur déporté (caractéristique 600) Endress+Hauser...
Page 37: Montage De L'appareil De Mesure
– Clé pour vis six pans AF3 (pour les câbles de 4 mm) ou AF4 (pour les câbles de 6 mm) – Scie ou coupe-boulon • Pour les brides et autres raccords process : outil de montage approprié • Pour tourner le boîtier : clé à molette 8 mm Endress+Hauser...
Page 38: Raccourcissement De La Sonde
Les sondes à tige doivent être raccourcies lorsque la distance avec le fond de la cuve ou le cône de sortie est inférieure à 10 mm (0,4 in). Pour raccourcir la sonde à tige, scier l' e xtrémité inférieure. Les sondes à tige du FMP52 ne peuvent pas être raccourcies à cause de leur revêtement. Endress+Hauser...
Page 39 5. Scier le câble à angle droit ou le couper à l' a ide d' u n coupe-boulon. 6. Introduire complètement le câble dans le contrepoids. 7. Revisser les vis sans tête. En raison du revêtement bloquant des vis sans tête, il n' e st pas nécessaire d' u tiliser un liquide de verrouillage. Endress+Hauser...
Page 40: Montage De L'appareil
Monter des appareils avec bride Pour le montage avec joint, utiliser des boulons métalliques non peints pour garantir un bon contact électrique entre la bride de process et la bride de la sonde. Endress+Hauser...
Page 41 Dans ce cas, effectuer si possible un contrôle visuel après le montage : il ne doit y avoir aucun noeud lorsque le silo se vide. Une mesure précise n' e st possible que lorsque le câble de la sonde est entièrement déroulé. Endress+Hauser...
Page 42: Montage De La Version "Capteur Déporté
Loctite 243. Montage du boîtier de l'électronique 122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) mm (inch) A0014793  12 Montage du boîtier de l' é lectronique avec le support de montage Montage mural Montage sur mât Endress+Hauser...
Page 43 (4.42 lbf ft) (4.42 lbf ft) A0014794  13 Raccordement du câble de raccordement. Les possibilités suivantes existent : Connecteur coudé sur la sonde Connecteur coudé sur le boîtier de l' é lectronique Longueur du câble de raccordement selon la commande Endress+Hauser...
Page 44: Tourner Le Boîtier Du Transmetteur
1. Desserrer la vis de fixation avec la clé à molette. 2. Tourner le boîtier dans la direction souhaitée. 3. Serrer la vis de fixation (1,5 Nm pour un boîtier en matière synthétique ; 2,5 Nm pour un boîtier en alu ou en inox). Endress+Hauser...
Page 45: Tourner L'afficheur
6. Revisser fermement le couvercle du compartiment de l' é lectronique sur le boîtier du transmetteur. 7. Serrer la griffe de sécurité à l' a ide de la clé pour vis six pans (couple de serrage : 2,5 Nm). Endress+Hauser...
Page 46: Contrôle Du Montage
Le numéro d' i dentification et le marquage du point de mesure sont-ils corrects (contrôle visuel) ? L' a ppareil est-il suffisamment protégé contre les intempéries et le rayonnement solaire direct ? La vis de fixation et la griffe de sécurité sont-ils correctement serrés ? Endress+Hauser...
Page 47: Raccordement Électrique
Afficheur analogique : respecter la charge maximale Blindage de câble : respecter la spécification de câble Raccordement 4-20 mA HART passif : bornes 1 et 2 Module de protection contre les surtensions Borne de raccordement pour câble d' é quipotentialité Entrée de câble Endress+Hauser...
Page 48 Raccordement sortie tout ou rien (collecteur ouvert) : bornes 3 et 4 Borne de raccordement pour câble d' é quipotentialité Entrée de câble pour 4-20mA HART Entrée de câble pour sortie tout ou rien Module de protection contre les surtensions Endress+Hauser...
Page 49 Borne de raccordement pour câble d' é quipotentialité Entrée de câble pour sortie courant 1 Entrée de câble pour sortie courant 2 Cette variante convient également pour le mode de fonctionnement monovoie. Dans ce cas, utiliser la sortie courant 1 (bornes 1 et 2). Endress+Hauser...
Page 50 à la terre fonctionnelle doit se faire également via le raccord process (bride ou raccord fileté) ou via la borne de terre externe. Il faut installer un interrupteur secteur facilement accessible à proximité de l' a ppareil. Le commutateur doit être marqué comme sectionneur pour l' a ppareil (IEC/EN61010). Endress+Hauser...
Page 51 à la terre fonctionnelle doit se faire également via le raccord process (bride ou raccord fileté) ou via la borne de terre externe. Il faut installer un interrupteur secteur facilement accessible à proximité de l' a ppareil. Le commutateur doit être marqué comme sectionneur pour l' a ppareil (IEC/EN61010). Endress+Hauser...
Page 52: Exemples De Raccordement De La Sortie Tout Ou Rien
480AC/5 avec support pour rail profilé UMK-1 OM-R/AMS • Relais électromécanique : Phoenix Contact PLC- RSC-12DC/21 Pour une immunité aux interférences optimale, il est recommandé de raccorder une résistance externe (résistance interne du relais ou résistance de pull-up) de < 1 000 Ω. Endress+Hauser...
Page 53: Spécification De Câble
• Si le protocole HART est utilisé : câble blindé recommandé. Respecter le concept de mise à la terre de l' i nstallation. • Pour les appareils 4 fils : câble de raccordement standard suffisant pour le câble d' a limentation. Endress+Hauser...
Page 54: Connecteurs D'appareil
Occupation des bornes pour le connecteur M12 Borne Signification Signal + Non affecté Signal - Terre A0011175 Occupation des bornes pour le connecteur 7/8" Borne Signification Signal - Signal + Non affecté Blindage A0011176 Endress+Hauser...
Page 55: Tension D'alimentation
Caractéristique 010 de la structure du produit Dans le cas de températures ambiantes T ≤ -30 °C, une tension aux bornes U ≥ 14 V est nécessaire pour le démarrage de l' a ppareil au courant de défaut MIN (3,6 mA). Endress+Hauser...
Page 56 ≤ -30 °C, une tension aux bornes U ≥ 16 V est nécessaire pour le démarrage de l' a ppareil au courant de défaut MIN (3,6 mA). Protection contre les inversions de polarité intégrée Ondulation résiduelle < 1 V admissible à f = 0 ... 100 Ondulation résiduelle < 10 mV admissible à f = 100 ... 10000 Hz Endress+Hauser...
Page 57 K : 4 fils 90-253 VAC ; 4-20 mA HART 90…253 V (50…60 Hz), catégorie de 500 Ω surtension II L : 4 fils 10,4-48 VDC ; 4-20 mA HART 10,4…48 V Caractéristique 020 de la structure du produit Endress+Hauser...
Page 58: Protection Contre Les Surtensions
Courant nominal de décharge (8/20 μs) 10 kA Protection externe contre les surtensions Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...
Page 59: Raccordement De L'appareil
é tanchéité. 4. Retirer la gaine du câble. 5. Dénuder les extrémités du câble de 10 mm (0,4 in). Dans le cas de fils toronnés : fixer en plus des extrémités préconfectionnées. 6. Serrer fermement les presse-étoupe. Endress+Hauser...
Page 60 8. En cas d' u tilisation d' u n câble blindé : raccorder le blindage du câble à la borne de terre. 9. Dévisser le couvercle du compartiment de raccordement. 10. Le cas échéant : tourner la sécurité du couvercle de sorte qu' e lle se trouve au-dessus du bord du couvercle ; puis serrer. Endress+Hauser...
Page 61: Bornes À Ressort Embrochables
Pour retirer le câble du point de raccordement : appuyer à l' a ide d' u n tournevis plat ≤ 3 mm sur la fente se trouvant entre les deux trous de borne ; simultanément tirer l' e xtrémité du câble hors de la borne. ≤ 3 (0.12) mm (in) A0013661 Endress+Hauser...
Page 62: Contrôle Du Raccordement
Si la tension d' a limentation est présente : l' a ppareil est-il opérationnel et un affichage apparaît-il sur le module d' a ffichage ? Tous les couvercles de boîtier sont-ils montés et fermement serrés ? La griffe de sécurité est-elle correctement serrée ? Endress+Hauser...
Page 63: Options De Configuration
A0013137  21 Possibilités de configuration via FHX50 Boîtier de l' a fficheur déporté FHX50 Afficheur SD02, touches ; le couvercle doit être ouvert pour la configuration Afficheur SD03, touches optiques ; configuration possible via le verre du couvercle Endress+Hauser...
Page 64: Configuration À Distance
Commubox FXA191 (RS232) ou FXA195 (USB) Field Xpert SFX350/SFX370 Modem Bluetooth VIATOR avec câble de raccordement Transmetteur Via interface service (CDI) A0014019 Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration "FieldCare" Endress+Hauser...
Page 65: Structure Et Principe Du Menu De Configuration
Pour accéder au menu "Expert", il faut toujours entrer un code de déverrouillage. Si aucun code d' a ccès spécifique au client n' a été défini, il faut entrer "0000". Endress+Hauser...
Page 66: Rôles Utilisateur Et Leurs Droits
Le rôle utilisateur avec lequel l' u tilisateur est actuellement connecté, est indiqué dans le paramètre Droits d'accès via afficheur (pour la configuration via l' a ffichage sur site) ou le paramètre Droits d'accès via logiciel (pour la configuration via l' o util de configuration). Endress+Hauser...
Page 67: Protection En Écriture Via Code D'accès
• Si l' a ccès en écriture est activé via le code d' a ccès, il ne peut être de nouveau désactivé que par ce code (→  68). • Dans les documents "Description des paramètres d' a ppareil", chaque paramètre protégé en écriture est caractérisé avec le symbole Endress+Hauser...
Page 68: Annuler La Protection En Écriture Via Le Code D'accès
1. Aller à : Menu "Configuration" → Configuration étendue → Administration → Définir code d' a ccès 2. Entrer 0000.  La fonction de protection en écriture est désactivée. Les paramètres peuvent être modifiés sans entrer de code d' a ccès. Endress+Hauser...
Page 69: Protection En Écriture Via Commutateur De Verrouillage
é lectronique, jusqu' à ce qu' i l s' e nclenche. 6. Visser le couvercle du compartiment de l' é lectronique et serrer le crampon de sécurité. Endress+Hauser...
Page 70: Activer Et Désactiver Le Verrouillage Des Touches
1. Le verrouillage des touches est activé. Appuyer sur la touche  pendant plus de 2 secondes.  Un menu contextuel est appelé. 2. Dans le menu contextuel, sélectionner l' o ption Verrouillage des touches OFF.  Le verrouillage des touches est désactivé. Endress+Hauser...
Page 71: Afficheur
3.1 En-tête avec nom du paramètre et symbole d' e rreur (en cas d' e rreur) 3.2 Liste de sélection ;  indique la valeur actuelle du paramètre. Matrice d' e ntrée pour les nombres Matrice d' e ntrée pour le texte, les nombres et les caractères spéciaux Endress+Hauser...
Page 72: Symboles D'affichage Pour Les Sous-Menus
• Devant le nom d' u n paramètre : L' a ppareil est verrouillé via le hardware et/ou le software. • Dans l' e n-tête de l' a ffichage de la valeur mesurée : L' a ppareil est verrouillé via le hardware. A0011979 Endress+Hauser...
Page 73: Symboles De La Valeur Mesurée
Etat de la valeur mesurée Etat "Alarme" La mesure est interrompue. La sortie prend l' é tat d' a larme défini. Un message de diagnostic est généré. A0012102 Etat "Avertissement" L' a ppareil continue de mesurer. Un message de diagnostic est généré. A0012103 Endress+Hauser...
Page 74: Eléments De Configuration
Augmente le contraste (réglage plus sombre). A0013954 Combinaison de touches Moins / Plus / Enter (presser simultanément les touches) Pour l' a ffichage des valeurs mesurées A0013955 Active ou désactive le verrouillage des touches. Endress+Hauser...
Page 75: Entrer Des Chiffres Et Du Texte
Décale la position du curseur d' u ne position vers la gauche. A0016621 Quitte l' e ntrée sans prendre en compte les modifications. A0013986 Efface tous les caractères entrés. A0014040 Editeur de texte Symbole Signification Sélectionner les lettres de A à Z ABC _ … A0013997 Endress+Hauser...
Page 76 Efface tous les caractères entrés. A0013989 Décale la position du curseur d' u ne position vers la droite. A0013991 Décale la position du curseur d' u ne position vers la gauche. A0013990 Efface un caractère à gauche de la position du curseur. A0013988 Endress+Hauser...
Page 77: Appeler Le Menu Contextuel
 Le menu contextuel est fermé et l' a ffichage opérationnel apparaît. Appeler le menu via le menu contextuel 1. Ouvrir le menu contextuel. 2. Avec  naviguer vers le menu souhaité. 3. Avec  valider la sélection.  Le menu sélectionné s' o uvre. Endress+Hauser...
Page 78: Affichage De La Courbe Écho Sur L'afficheur
Levelflex FMP56, FMP57 HART 8.3.5 Affichage de la courbe écho sur l'afficheur Pour évaluer le signal de mesure, la courbe écho et la courbe de mapping, si un mapping a été réalisé, sont représentées sur l' a fficheur : (2s) A0014277 Endress+Hauser...
Page 79: 23 9 Intégration Système Via Le Protocole
Distance non filtrée Variable ternaire (TV) Amplitude écho absolue Valeur quaternaire (QV) Amplitude écho relative L' a ffectation des valeurs mesurées aux variables d' a ppareil se modifie dans le sous- menu suivant : Expert → Communication → Sortie Endress+Hauser...
Page 80: Mise En Service
Main menu 0104-1 Language English Operation Setup Language 0104-1 English Ã Deutsch Español Français Language 0104-1 Ã English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch Betrieb Setup A0013996  24 A l' a ide de l' a fficheur local Endress+Hauser...
Page 81: Configuration De La Mesure De Niveau
9. Pour la configuration via l' a ffichage sur site : Aller à : Menu "Configuration" → Suppression → Confirmation distance  Comparer la distance affichée avec la valeur effective pour, le cas échéant, démarrer l' e nregistrement d' u ne courbe de mapping. Endress+Hauser...
Page 82 10. Pour la configuration via l' o util de configuration : Aller à : Menu "Configuration" → Confirmation distance  Comparer la distance affichée avec la valeur effective pour, le cas échéant, démarrer l' e nregistrement d' u ne courbe de mapping. Endress+Hauser...
Page 83: Enregistrement De La Courbe Enveloppe De
Chemin de navigation dans le menu Menu "Expert" → Diagnostic → Diagnostic courbe enveloppe → Sauvegarde courbe de référence Signification des options • Non Aucune action • Oui La courbe enveloppe actuelle est sauvegardée comme courbe de référence. Endress+Hauser...
Page 84: Configuration De L'afficheur Sur Site
Affichage valeur 3 Sortie courant 1 Sortie courant 1 Affichage valeur 4 Aucune Sortie courant 2 10.5.2 Ajustement de l'afficheur local L' a fficheur local peut être ajusté dans le sous-menu suivant : Configuration → Configuration étendue → Affichage Endress+Hauser...
Page 85: Configuration Des Sorties Courant
Les sorties courant peuvent être ajustées dans les sous-menus suivants : Réglages de base Configuration → Configuration étendue → Sortie courant 1…2 Réglages étendus Expert → Sortie 1…2 → Sortie courant 1…2 Voir "Description des paramètres de l' a ppareil" GP01000F Endress+Hauser...
Page 86: Gestion De La Configuration
Il est également possible que, dans certains cas, une réinitialisation aux réglages par défaut ne rétablisse pas l' é tat d' o rigine (→  172). Il faut toujours utiliser l' o ption Dupliquer pour transmettre la configuration à un autre appareil. Endress+Hauser...
Page 87: Protection Des Réglages Contre Un Accès Non
Il existe deux manières de protéger les réglages contre un accès non autorisé : • Verrouillage via la configuration (verrouillage software) (→  67) • Verrouillage au moyen d' u n commutateur de verrouillage (verrouillage hardware) (→  69) Endress+Hauser...
Page 88: Diagnostic Et Suppression Des
Vérifier le réglage de l' i nterface COM sur l' i nterface CDI ne fonctionne sur l' o rdinateur. l' o rdinateur et corriger si nécessaire. pas. L' a ppareil délivre des mesures Erreur de paramétrage. Vérifier le paramétrage et corriger (voir incorrectes. ci-dessous). Endress+Hauser...
Page 89: Erreur De Paramétrage
(paramètre Confirmation distance (→  124)). Pente du niveau incorrecte Propriété de la cuve mal réglée. Régler correctement le paramètre Type sur l' e nsemble de la gamme de cuve/silo (→  120). de mesure Endress+Hauser...
Page 90: Information De Diagnostic Sur L' A Fficheur
Etat "Alarme" La mesure est interrompue. Les sorties signal prennent l' é tat d' a larme défini. Un message de diagnostic est généré. A0013961 Etat "Avertissement" L' a ppareil continue de mesurer. Un message de diagnostic est généré. A0013962 Endress+Hauser...
Page 91 • Dans FieldCare : via la fonction "Event List / HistoROM" Eléments de configuration Fonctions de configuration dans le menu, sous-menu Touche Plus Ouvre le message relatif aux mesures correctives. A0013970 Touche Enter Ouvre le menu de configuration. A0013952 Endress+Hauser...
Page 92: Appeler Les Mesures Correctives
Liste de diagnostic ou Dernier diagnostic. 1. Appuyer sur .  Le message relatif aux mesures correctives de l' é vénement diagnostic sélectionné s' o uvre. 2. Appuyer simultanément sur  + .  Le message relatif aux mesures correctives se ferme. Endress+Hauser...
Page 93: Evénement De Diagnostic Dans L'outil De Configuration
Appeler et fermer les mesures correctives 1. Appuyer sur .  Le message relatif aux mesures correctives de l' é vénement diagnostic sélectionné s' o uvre. 2. Appuyer simultanément sur  + .  Le message relatif aux mesures correctives se ferme. Endress+Hauser...
Page 94: Liste Des Événements De Diagnostic
Défaut module E/S Changer module E/S Alarm Défaut module E/S 1. Redémarrer appareil Alarm 2. Changer module E/S Mémoire de données 1. Redémarrer appareil Alarm 2. Contacter service après-vente Contenu mémoire 1. Transférer données ou RAZ Alarm capteur 2. Contactez SAV Endress+Hauser...
Page 95 Changement de référence 1. Contrôler configuration de Warning référence 2. Contrôler pression 3. Contrôler capteur Perturbation Contrôler installation sur CEM Alarm électromagnétique Perte écho Contrôler paramètre ' v aleur DC' Warning Perte écho Contrôler paramètre ' v aleur DC' Alarm Endress+Hauser...
Page 96 1. Contrôler niveau Alarm 2. Contrôler distance de sécurité 3. RAZ dans la distance de Précision réduite, contrôler Warning blocage niveau Plage de niveau Précision réduite Warning Diagnostique avancé 1…2 Effectuer votre opération de Warning apparu maintenance Comportement de diagnostic modifiable. Endress+Hauser...
Page 97: Journal Des Événements
Ce sous-menu existe que dans le cas de la configuration via l' a fficheur local. Dans le cas de la confguration via FieldCare, le journal des événements peut être affiché à l' a ide de la fonction "Event List / HistoROM" dans FieldCare. Endress+Hauser...
Page 98: Liste Des Événements D'information
Config copiée avec afficheur I1188 Données afficheur effacées I1189 Comparaison données I1256 Afficheur: droits d' a ccès modifié I1264 Séquence de sécurité interrompue! I1335 Firmware changé I1397 Fieldbus: droits d' a ccès modifié I1398 CDI: droits d' a ccès modifié Endress+Hauser...
Page 99: Historique Du Firmware
• Langues supplémentaires • TI01004F/00/FR/15.12 02.2014 01.02.zz • Prise en charge de BA01004F/00/FR/15.13 GP01000F/00/FR/14.13 TI01004F/00/FR/16.13 l' a fficheur SD03 • Langues supplémentaires • Fonction HistoROM étendue • Bloc de fonctions "Diagnostic étendu" intégré • Améliorations et corrections d' e rreur Endress+Hauser...
Page 100: Maintenance
Maintenance En principe, l' a ppareil ne requiert pas de maintenance spécifique. 12.1 Nettoyage extérieur Lors du nettoyage extérieur, il faut veiller à ne pas utiliser de produit de nettoyage agressif pour la surface du boîtier et les joints. Endress+Hauser...
Page 101: Réparation
• Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le Service Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 102: Pièces De Rechange
En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.
Page 103: Accessoires
54 mm (2,13 in)  Le capot de protection climatique peut être commandé en même temps que l' a ppareil (structure du produit, caractéristique 620 "Accessoires joints", option PB "Capot de protection climatique"). Il est également disponible comme accessoire ; référence 71132889. Endress+Hauser...
Page 104: Support De Montage Pour Le Boîtier De L'électronique
Montage sur mât  Pour la version d' a ppareil "Capteur séparé" (voir caractéristique 060 de la structure de produit), le support de montage est compris dans la livraison. Il peut toutefois aussi être commandé séparément comme accessoire (référence : 71102216). Endress+Hauser...
Page 105: Tige Prolongatrice / Centrage
DN80 / 3", ID = 76-78mm, PPS DN100 / 4", ID = 100-110mm, PPS DN150 / 6", ID = 152-164mm, PPS DN200 / 8", ID = 210-215mm, PPS DN250 / 10", ID = 253-269mm, PPS Version spéciale ; n° TSP à spécifier Endress+Hauser...
Page 106: Kit De Montage, Isolé
Ex ! La sonde doit être raccordée à la terre de façon fiable.  Le kit de montage peut également être commandé directement avec l' a ppareil (Structure du produit Levelflex, caractéristique 620 "Accessoire fourni", option PG "Kit de montage, isolé, câble"). Endress+Hauser...
Page 107: Afficheur Séparé Fhx50
Pas d' a jout ultérieur pour les transmetteurs avec : • Agrément pour l' u tilisation dans des zones avec poussières inflammables (agrément Ex poussières) • Mode de protection Ex nA  Pour plus de détails, voir document SD01007F. Endress+Hauser...
Page 108: Parafoudre
être équipé d' u n module de protection contre les surtensions que si l' o ption NA (protection contre les surtensions) figure sous Spécifications optionnelles dans le manuel Conseils de sécurité (XA) correspondant.  Pour plus de détails, voir SD01090F. Endress+Hauser...
Page 109: Accessoires Spécifiques À La Communication
Pour les détails : document "Information technique" TI00404F Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser avec l' i nterface CDI (= Endress +Hauser Common Data Interface) et l' i nterface USB d' u n ordinateur de bureau ou portable. ...
Page 110: Accessoires Spécifiques Au Service
Unité d' a limentation pour deux appareils de mesure 2 fils, exclusivement en zone non Ex. Une communication bidirectionnelle est possible à travers les connecteurs femelles de communication HART.  Pour les détails : document "Information technique" TI00081R et instructions condensées KA00110R Endress+Hauser...
Page 111: Menu De Configuration
Distance de blocage(→  133) Correction du niveau(→  134) Configuration → Configuration étendue → Linéarisation (→  135) Type de linéarisation (→  135) Unité après linéarisation (→  137) Texte libre (→  138) Valeur maximale (→  138) Endress+Hauser...
Page 112 Courant de sortie 1…2 (→  155) Configuration → Configuration étendue → Sortie commutation (→  156) Affectation sortie état (→  156) Affecter état (→  156) Affecter seuil (→  157) Affecter niveau diagnostic (→  157) Endress+Hauser...
Page 113 Définir code d' a ccès (→  174) Confirmer le code d' a ccès (→  174) Diagnostic (→  175) Diagnostic actuel (→  175) Dernier diagnostic (→  175) Temps de fct depuis redémarrage (→  176) Temps de fonctionnement (→  169) Endress+Hauser...
Page 114 Affectation simulation grandeur mesure (→  187) Valeur variable mesurée (→  187) Simulation sortie courant (→  188) Valeur sortie courant (→  188) Simulation sortie commutation (→  188) Etat de commutation (→  189) Simulation alarme appareil (→  189) Endress+Hauser...
Page 115 Diagnostic → Test appareil (→  190) Démarrage test appareil (→  190) Résultat test appareil (→  190) Dernier test (→  190) Signal de niveau (→  191) Signal de couplage (→  191) Expert voir GP01000F (HART) Endress+Hauser...
Page 116: Aperçu Du Menu De Configuration (Pour L'outil De Configuration)
Texte libre (→  138) Niveau linéarisé (→  138) Valeur maximale (→  138) Diamètre (→  139) Hauteur intermédiaire (→  139) Mode tableau (→  140) Numéro tableau (→  141) Niveau(→  141) (manuel) Niveau(→  141) (semi-automatique) Endress+Hauser...
Page 117 Seuil d' e nclenchement (→  158) Temporisation à l' e nclenchement (→  159) Seuil de déclenchement (→  159) Temporisation au déclenchement (→  160) Mode défaut (→  160) Etat de commutation (→  160) Signal sortie inversé (→  161) Endress+Hauser...
Page 118 Diagnostic → Liste de diagnostic (→  177) Diagnostic 1…5 (→  177) Horodatage 1…5 (→  177) Diagnostic → Information appareil (→  179) Désignation du point de mesure (→  179) Numéro de série (→  179) Version logiciel (→  179) Endress+Hauser...
Page 119 Diagnostic → Test appareil (→  190) Démarrage test appareil (→  190) Résultat test appareil (→  190) Dernier test (→  190) Signal de niveau (→  191) Signal de couplage (→  191) Expert voir GP01000F (HART) Endress+Hauser...
Page 120: Menu "Configuration
Type de cuve/silo  Navigation  Configuration → Type cuve/silo  Configuration → Type cuve/silo Prérequis Type de produit (→  130) = Solide Description Déterminer le type de cuve. Sélection • Béton • Plastique/bois • Métallique • Aluminium Endress+Hauser...
Page 121: Information Supplémentaire
Navigation  Configuration → Plage de mesure  Configuration → Plage de mesure Description Entrer la distance F du niveau minimal (0%) au niveau maximal (100%). Entrée En fonction de la sonde Réglage usine En fonction de la sonde Endress+Hauser...
Page 122 A0013196  31 Niveau pour la mesure sur solides • L' u nité est déterminée par le paramètre Unité du niveau (→  133). • Pour la mesure d' i nterface, ce paramètre concerne toujours le niveau total. Endress+Hauser...
Page 123 é cho de l' e xtrémité de sonde. Pour faire la distinction, la qualité de l' é cho de l' e xtrémité de sonde est représentée entre parenthèses. De ces deux échos, c' e st celui avec la qualité de signal la plus faible qui est affiché. Endress+Hauser...
Page 124 A sélectionner lorsqu' u ne courbe de mapping éventuellement présente doit être effacée. L' a ppareil retourne au paramètre Confirmation distance et une nouvelle suppression peut démarrer. A titre de référence, la distance mesurée est affichée avec ce paramètre sur l' a ffichage local. Endress+Hauser...
Page 125 Navigation  Configuration → Enregis.suppres Prérequis Confirmation distance (→  124) = Suppression manuelle ou Distance trop petite Description Démarrer l' e nregistrement de la courbe de mapping. Sélection • Non • Enregistrement suppression • Supprimer courbe Réglage usine Endress+Hauser...
Page 126 Une courbe de mapping éventuellement présente est effacée. L' a ppareil indique ensuite la nouvelle distance mesurée ainsi que la zone de suppression actuelle. Dans le cas de la configuration via l' a ffichage sur site, il faut appuyer sur  pour confirmer ces valeurs. Endress+Hauser...
Page 127: Assistant "Suppression
 Navigation  Configuration → Suppression → Fin suppression Description (→  125) Enregistrement suppression  Navigation  Configuration → Suppression → Enregis.suppres Description (→  125) Distance Navigation  Configuration → Suppression → Distance Description (→  123) Endress+Hauser...
Page 128: Sous-Menu "Configuration Étendue
Les droits d' a ccès peuvent être modifiés via le paramètre Entrer code d'accès supplémentaire (→  129). Si une protection en écriture supplémentaire est activée, elle limite encore plus les droits d' a ccès actuels. La protection en écriture peut être affichée via le paramètre État verrouillage (→  128). Endress+Hauser...
Page 129 é dition à l' a ffichage de la valeur mesurée, l' a ppareil bloque les paramètres protégés en écriture automatiquement après 60 s supplémentaires. En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. Endress+Hauser...
Page 130 • CD 1.9 ... 2.5 • CD 2.5 ... 4 • CD 4 ... 7 • CD 7 ... 15 • CD > 15 Réglage usine Dépend du Type de produit (→  130) et du Groupe de produit. Endress+Hauser...
Page 131 Les coefficients diélectriques pour de nombreux produits utilisés dans l' i ndustrie sont indiqués dans la documentation CP00019F, téléchargeable depuis le page Internet Endress+Hauser (www.endress.com). Pour Evaluation niveau par EOP = Constante diélectrique fixe, il faut dans tous les cas indiquer le coefficient diélectrique exact dans paramètre Constante diélectrique.
Page 132 Permet une détection sûre de la cuve vide même en cas de décalage du signal d' e xtrémité de sonde dû au colmatage. • Mousse (>5cm) Optimise l' é valuation du signal pour les applications avec formation de mousse. Endress+Hauser...
Page 133 • Pour sondes à tige et à câble > 8 m (26 ft) : 0,025 * longueur de sonde Information Aucun écho n' e st évalué dans la distance de blocage supérieure UB. UB peut par supplémentaire conséquent être utilisée pour supprimer les écho parasites à l' e xtrémité supérieure de la sonde. Endress+Hauser...
Page 134  Configuration → Config. étendue → Niveau → Correcti. niveau Description Entrer la correction du niveau (si nécessaire). Entrée –200 000,0…200 000,0 % Réglage usine 0,0 % Information La valeur indiquée est ajoutée au niveau mesuré (avant linéarisation). supplémentaire Endress+Hauser...
Page 135 Configuration → Config. étendue → Linéarisation → Type linéaris. Description Sélectionner le type de linéarisation. Sélection • Aucune • Linéaire • Tableau • Fond pyramidal • Fond conique • Fond incliné • Cylindre horizontal • Cuve sphérique Réglage usine Aucune Endress+Hauser...
Page 136 La valeur de sortie correspond au volume ou à la masse dans un silo avec fond pyramidal. Les paramètres suivants doivent également être spécifiés : – Unité après linéarisation (→  137) – Valeur maximale (→  138) : Volume ou poids maximal – Hauteur intermédiaire (→  139) : Hauteur de la pyramide Endress+Hauser...
Page 137 Unités spécifiques au client Free text Réglage usine Information L' u nité sélectionnée n' e st utilisée que pour l' a ffichage. Il n' y a pas de conversion de la valeur supplémentaire mesurée selon l' u nité sélectionnée. Endress+Hauser...
Page 138 • Linéaire • Fond pyramidal • Fond conique • Fond incliné • Cylindre horizontal • Cuve sphérique Description Entrer la capacité maximale de la cuve (100%) dans l' u nité linéarisée. Entrée –50 000,0…50 000,0 % Réglage usine 100,0 % Endress+Hauser...
Page 139 • Fond pyramidal • Fond conique • Fond incliné Description Entrer la hauteur intermédiaire H. Entrée 0…200 m Réglage usine Information supplémentaire A0013264 Hauteur intermédiaire L' u nité est définie dans le paramètre Unité de longueur (→  120). Endress+Hauser...
Page 140: Prérequis
20 mA et 4 mA de la sortie courant sont inversées. A savoir : 20 mA correspond au niveau le plus bas, 4 mA au niveau le haut. Le cas échéant, la sortie courant peut être inversée dans le paramètre Mode de mesure. Endress+Hauser...
Page 141 Valeur client  Navigation  Configuration → Config. étendue → Linéarisation → Valeur client Prérequis Type de linéarisation (→  135) = Tableau Description Entrer la valeur linéarisée du point du tableau. Entrée Nombre à virgule flottante avec signe Endress+Hauser...
Page 142 Si Type de linéarisation (→  135) = Tableau, l' a ppareil délivre le message d' e rreur F435. • Activer La valeur mesurée est linéarisée selon le tableau entré. Lors de l' é dition du tableau, le paramètre Activer tableau est automatiquement remis sur Désactiver et doit ensuite être réglé à nouveau sur Activer. Endress+Hauser...
Page 143  Navigation  Configuration → Config. étendue → Linéarisation → Editer table → Niveau Description (→  141) Valeur client  Navigation  Configuration → Config. étendue → Linéarisation → Editer table → Valeur client Description (→  141) Endress+Hauser...
Page 144 Réglage usine 0,0 % Information L' u nité est la même que celle définie pour la sortie : supplémentaire • Sans linéarisation : Unité du niveau (→  133) • Avec linéarisation : Unité après linéarisation (→  137) Endress+Hauser...
Page 145 • Pour sondes à tige et à câble, jusqu' à 8 m (26 ft) : 200 mm (8 in) • Pour les sondes à tige et à câble > 8 m (26 ft) : 0,025 * longueur de sonde Endress+Hauser...
Page 146 Aucun écho n' e st évalué dans la distance de blocage supérieure UB. UB peut par supplémentaire conséquent être utilisée, pour supprimer les échos parasites à l' e xtrémité supérieure de la sonde. A0013221  35 Distance de blocage supérieure UB pour la mesure dans les solides Endress+Hauser...
Page 147 L' a ssistant Confirmation SIL/WHG est nécessaire pour verrouiller l' a ppareil selon SIL ou WHG. Pour plus de détails, voir le "Manuel de sécurité fonctionnelle" de l' a ppareil concerné. Il contient la procédure de verrouillage et les paramètres de la séquence. Navigation  Configuration → Config. étendue → Confirm. SIL/WHG Endress+Hauser...
Page 148 Configuration → Config. étendue → SIL/WHG désact. → Code incorrect Description Indique qu' u n mauvais code d' a ccès a été entré. Décider de la procédure à suivre. Sélection • Entrez à nouveau le code • Interruption séquence Réglage usine Entrez à nouveau le code Endress+Hauser...
Page 149 Indique la longueur de sonde en fonction du signal de l' e xtrémité de sonde actuellement mesuré. • Pour Confirmation longueur de sonde (→  150) = Entrée manuelle : Entrer la longueur de sonde effective. Entrée 0…200 m Endress+Hauser...
Page 150 Dans le cas de la configuration via FieldCare, l' o ption Entrée manuelle ne doit pas être explicitement sélectionnée ; il est toujours possible ici d' é diter manuellement la longueur de sonde. Endress+Hauser...
Page 151 Configuration → Config. étendue → Réglages sonde → Corr.long.sonde → Conf.long. sonde Description (→  150) Longueur de sonde actuelle  Navigation  Configuration → Config. étendue → Réglages sonde → Corr.long.sonde → Long.sonde actu. Description (→  149) Endress+Hauser...
Page 152 Configuration → Config. étendue → Sortie cour. 1…2 → Eten.mes.courant  Configuration → Config. étendue → Sortie cour. 1…2 → Eten.mes.courant Description Sélectionner la gamme de courant pour la grandeur de process et le signal de défaut. uniquement pour les appareils avec deux sorties courant Endress+Hauser...
Page 153 Indiquer la constante de temps τ pour l' a mortissement de la sortie courant. Entrée 0,0…999,9 s Réglage usine 0,0 s Information Les fluctuations de la valeur mesurée ont un impact sur la sortie courant avec une supplémentaire temporisation exponentielle, dont la constante de temps τ est donnée par ce paramètre. Endress+Hauser...
Page 154 Configuration → Config. étendue → Sortie cour. 1…2 → Courant défaut  Configuration → Config. étendue → Sortie cour. 1…2 → Courant défaut Prérequis Mode défaut (→  154) = Valeur définie Description Réglez la valeur de sortie courant pour l' é tat d' a larme. Entrée 3,59…22,5 mA Endress+Hauser...
Page 155 22,5 mA Courant de sortie 1…2 Navigation  Configuration → Config. étendue → Sortie cour. 1…2 → Courant sortie 1…2  Configuration → Config. étendue → Sortie cour. 1…2 → Courant sortie 1…2 Description Indique le courant de sortie calculé. Endress+Hauser...
Page 156 Configuration → Config. étendue → Sort.commutation → Affecter état  Configuration → Config. étendue → Sort.commutation → Affecter état Prérequis Affectation sortie état (→  156) = Sortie Numérique Description Affecter l' é tat de l' a ppareil pour la sortie état. Endress+Hauser...
Page 157 Configuration → Config. étendue → Sort.commutation → Affec.niv.diagn. Prérequis Affectation sortie état (→  156) = Comportement du diagnostique Description Affecter un comportement de diagnostique pour la sortie état. Sélection • Alarme • Alarme ou avertissement • Avertissement Réglage usine Alarme Endress+Hauser...
Page 158 Sortie ouverte (non conducteur) Seuil d'enclenchement < Seuil de déclenchement – La sortie se ferme lorsque la valeur mesurée chute sous le Seuil d'enclenchement. – La sortie s' o uvre lorsque la valeur mesurée dépasse le Seuil de déclenchement. Endress+Hauser...
Page 159 Configuration → Config. étendue → Sort.commutation → Seuil déclench.  Configuration → Config. étendue → Sort.commutation → Seuil déclench. Prérequis Affectation sortie état (→  156) = Seuil Description Entrer valeur mesurée pour point de déclenchement. Entrée Nombre à virgule flottante avec signe Réglage usine Endress+Hauser...
Page 160 • Fermé Réglage usine Ouvert Etat de commutation Navigation  Configuration → Config. étendue → Sort.commutation → Etat commut.  Configuration → Config. étendue → Sort.commutation → Etat commut. Description Indique l' é tat actuel de la sortie de commutation Endress+Hauser...
Page 161 Sélection • Non • Oui Réglage usine Information Signification des options supplémentaire • Non La sortie de commutation se comporte selon la description ci-dessus. • Oui Les états Ouvert et Fermé sont inversés par rapport à la description ci-dessus. Endress+Hauser...
Page 162 Configuration → Config. étendue → Affichage → Format d' a ffich. Description Sélectionner la manière dont les valeurs mesurées sont affichées. Sélection • 1 valeur, taille max. • 1 valeur + bargr. • 2 valeurs • 3 valeurs, 1 grande • 4 valeurs Réglage usine 1 valeur, taille max. Endress+Hauser...
Page 163 Affichage intervalle (→  164). Affichage valeur 1…4  Navigation  Configuration → Config. étendue → Affichage → Affich.valeur 1  Configuration → Config. étendue → Affichage → Affich.valeur 1 Description Sélectionner la valeur mesurée pour l' a ffichage sur site. Endress+Hauser...
Page 164 Configuration → Config. étendue → Affichage → Affich.interval. Description Régler le temps pendant lequel les valeurs mesurées sont affichées lorsque l' a fficheur alterne entre les valeurs. Entrée 1…10 s Réglage usine ne peut pas être sélectionné pour le paramètre Affichage valeur 1 Endress+Hauser...
Page 165 Position du texte de l' e n-tête sur l' a ffichage Signification des options • Désignation du point de mesure Est défini dans le paramètre Désignation du point de mesure (→  120). • Texte libre Est défini dans le paramètre Texte ligne d'en-tête (→  166). Endress+Hauser...
Page 166 Configuration → Config. étendue → Affichage → Format numérique Description Choisir format chiffres sur l' a fficheur. Sélection • Décimal • ft-in-1/16' ' Réglage usine Décimal Information L' o ption ft-in-1/16'' n' e st valable que pour les unités de longueur. supplémentaire Endress+Hauser...
Page 167 • Désactiver Désactive le rétroéclairage. • Activer Active le rétroéclairage. Quel que soit le réglage dans ce paramètre, le rétroéclairage peut si nécessaire être automatiquement désactivé par l' a ppareil en cas de tension d' a limentation trop faible. Endress+Hauser...
Page 168 éclairage ou angle de lecture). Entrée 20…80 % Réglage usine Dépend de l' a ffichage Information Régler le contraste par les touches : supplémentaire • Plus clair : appuyer simultanément sur les touches • Plus sombre : appuyer simultanément sur les touches Endress+Hauser...
Page 169 Configuration → Config. étendue → Sauv.donné.affi. → Gestion données Description Sélectionner l' a ction pour la gestion des données d' a ppareil dans le module d' a ffichage. Sélection • Annuler • Sauvegarder • Restaurer • Dupliquer • Comparer • Effacer sauvegarde Endress+Hauser...
Page 170 Il faut toujours utiliser l' o ption Dupliquer pour transmettre la configuration à un autre appareil. État sauvegarde Navigation  Configuration → Config. étendue → Sauv.donné.affi. → État sauvegarde Description Indique quelle action est actuellement en cours pour la sauvegarde des données. Endress+Hauser...
Page 171: Comparaison Résultats
H istoROM ne coïncide alors que partiellement avec celle dans l' a fficheur : Les caractéristiques spécifiques au capteur (par ex. la courbe de mapping) ne sont pas dupliquées. Le résultat de la comparaison est dans ce cas Réglages différents. Endress+Hauser...
Page 172 (→  129). En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. En cas de configuration via l' a ffichage sur site : Le nouveau code d' a ccès n' e st valable qu' a près avoir été...
Page 173 • Rédémarrer l'appareil Lors du redémarrage, tous les paramètres dont les données se trouvent dans la mémoire volatile (RAM) sont réinitialisés aux réglages par défaut (par ex. données des valeurs mesurées). La configuration de l' a ppareil est conservée. Endress+Hauser...
Page 174 Description (→  172) Confirmer le code d'accès  Navigation  Configuration → Config. étendue → Administration → Déf.code d' a ccès → Conf.code.accès Description Confirmer le code d' a ccès entré. Entrée 0…9 999 Réglage usine Endress+Hauser...
Page 175: Menu "Diagnostic
• Durée d' a pparition de l' é vénement • Texte de l' é vénement Il est possible que le message de diagnostic affiché reste valable. Les mesures correctives pour éliminer la cause du message peuvent être visualisées via le symbole sur l' a ffichage. Endress+Hauser...
Page 176 Diagnostic → Temps fonctionm.  Diagnostic → Temps fonctionm. Description Indique la durée de fonctionnement de l' a ppareil. Affichage Jours (d), Heures (h), Minutes (m), Secondes (s) Information Durée maximale : 9 999 d ( ≈ 27 ans) supplémentaire Endress+Hauser...
Page 177: Sous-Menu "Liste De Diagnostic
• Durée d' a pparition de l' é vénement • Texte de l' é vénement Horodatage 1…5 Navigation  Diagnostic → Liste diagnostic → Horodatage Description Indique l' h orodatage pour le paramètre Diagnostic 1…5 (→  177). Affichage Jours (d), Heures (h), Minutes (m), Secondes (s) Endress+Hauser...
Page 178: Sous-Menu "Journal D'événements
é vénement, durée d' a pparition, texte de l' é vénement • En cas de message d' é vénement de la catégorie (signal d' é tat) F, M, C, S : événement de diagnostic, symbole d' é tat, durée d' a pparition, texte de l' é vénement Endress+Hauser...
Page 179: Sous-Menu "Information Appareil
Information Utilisation du numéro de série supplémentaire • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Le numéro de série se trouve également sur la plaque signalétique.
Page 180 Indique la révision d' a ppareil avec laquelle l' a ppareil est enregistré auprès de la HART Communication Foundation. Information La révision d' a ppareil est nécessaire pour affecter à l' a ppareil le fichier de description de supplémentaire l' a ppareil (DD) approprié. Endress+Hauser...
Page 181 (DD) approprié. ID fabricant Navigation  Diagnostic → Info.appareil → ID fabricant  Diagnostic → Info.appareil → ID fabricant Description Indique l' I D du fabricant avec lequel l' a ppareil est enregistré auprès de la HART Communication Foundation. Endress+Hauser...
Page 182: Sous-Menu "Valeur Mesurée
Diagnostic → Val. mesurée → Niveau linéarisé Description Indique le niveau linéarisé. Information • L' u nité est déterminée par le paramètre Unité après linéarisation(→  137). supplémentaire • Pour la mesure d' i nterface, ce paramètre concerne toujours le niveau total. Endress+Hauser...
Page 183 Tension aux bornes 1 Navigation  Diagnostic → Val. mesurée → Tension bornes 1  Diagnostic → Val. mesurée → Tension bornes 1 Prérequis Uniquement pour la sortie courant 1 Description Indique la tension actuelle aux bornes de la sortie courant. Endress+Hauser...
Page 184: Sous-Menu "Enregistrement Des Valeurs Mesurées
écrasés cycliquement, de sorte qu' i l reste toujours les 500, 250, 166 ou 125 dernières valeurs mesurées en mémoire (principe de la mémoire circulaire). Si la sélection est modifiée, le contenu de la mémoire des valeurs mesurées est effacé. Endress+Hauser...
Page 185 Reset tous enregistrements  Navigation  Diagnostic → Enreg.val.mes. → RAZ tous enregis  Diagnostic → Enreg.val.mes. → RAZ tous enregis Description Lancer une suppression de tout le contenu de la mémoire. Sélection • Annuler • Effacer données Réglage usine Annuler Endress+Hauser...
Page 186 • Axe y : Indique l' é tendue approximative des valeurs mesurées et adapte celle-ci en continu à la mesure en cours. En appuyant simultanément sur  et , on quitte le diagramme et on retourne au menu de configuration. Endress+Hauser...
Page 187: Sous-Menu "Simulation
Information Le traitement de la mesure ainsi que la sortie signal dépendent de la valeur entrée. De supplémentaire cette manière, il est possible de vérifier si l' a ppareil et les unités de commande en aval sont correctement paramétrés. Endress+Hauser...
Page 188 Simulation sortie commutation  Navigation  Diagnostic → Simulation → Sim.sort.comm.  Diagnostic → Simulation → Sim.sort.comm. Description Activer et désactiver la simulation de la sortie de commutation. Sélection • Arrêt • Marche Réglage usine Arrêt Endress+Hauser...
Page 189 Si l' o ption Marche a été sélectionnée l' a ppareil génère une alarme. On peut ainsi vérifier si supplémentaire le comportement de sortie de l' a ppareil en cas d' a larme est correct. Une simulation active est indiquée par un message de diagnostic de la catégorie Contrôle de fonctionnement (C). Endress+Hauser...
Page 190: Sous-Menu "Test Appareil
Aucun test n' a été réalisé. Dernier test Navigation  Diagnostic → Test appareil → Dernier test  Diagnostic → Test appareil → Dernier test Description Indique la durée de fonctionnement à laquelle le dernier test de l' a ppareil a été réalisé. Endress+Hauser...
Page 191 • Test non OK • Test OK Information Pour Signal de couplage = Test non OK : Vérifir le montage de l' a ppareil. Dans le cas de supplémentaire cuves non métalliques, utiliser une plaque métallique ou une bride métallique. Endress+Hauser...
Page 192: Index
Editer table (Sous-menu) ..... 143 voir Commutateur de verrouillage Eléments de configuration Comparaison résultats (Paramètre) ... . . 171 Endress+Hauser...
Page 193 Marques déposées ......16 Langue d' i nterface ......80 Endress+Hauser...
Page 194 Simulation ......187 W@M Device Viewer ......102 Endress+Hauser...
Page 196 *71250584* 71250584 www.addresses.endress.com...
