TI01000F/00/FR/17.15
71292644
Products
Information technique

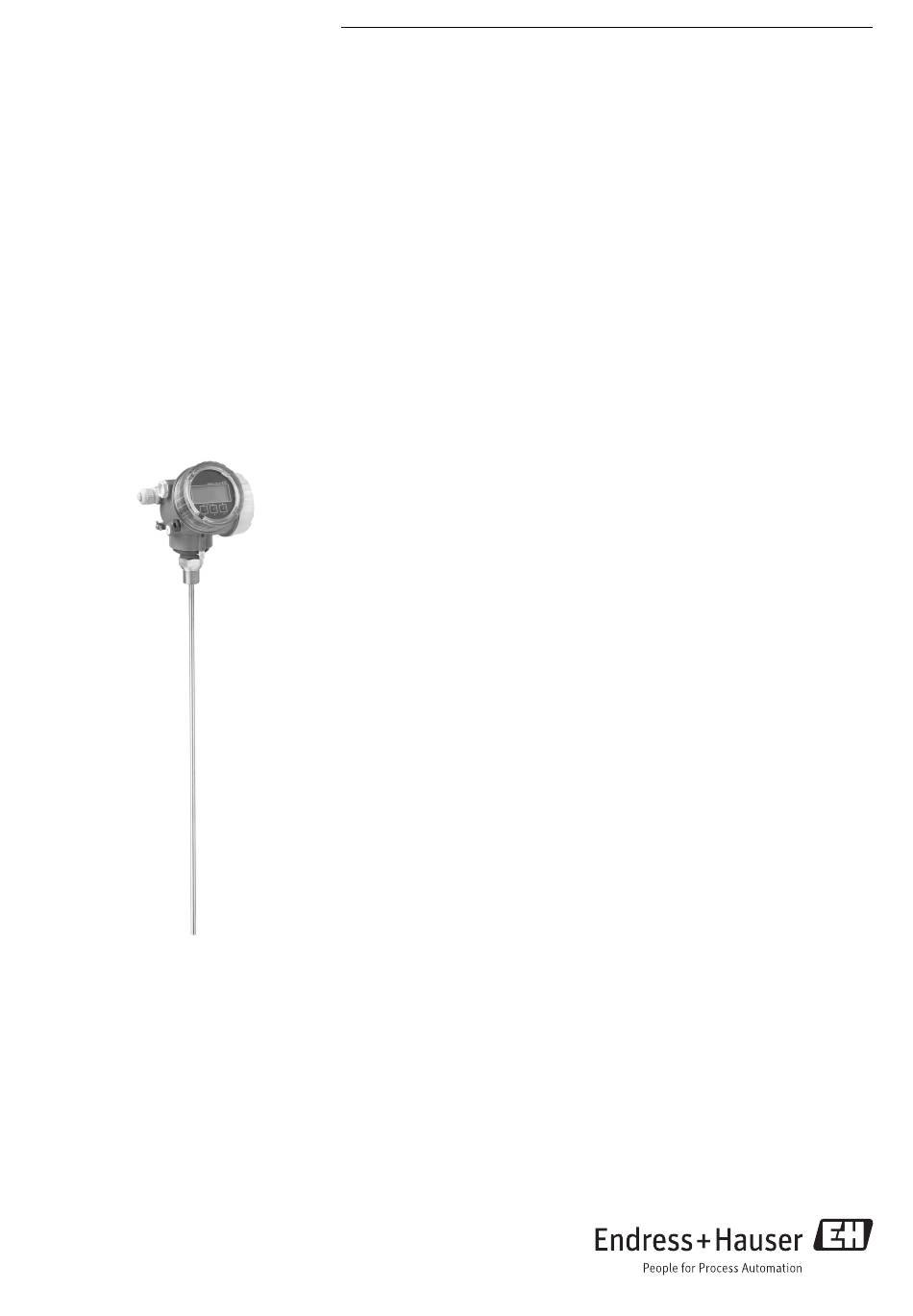

Levelflex FMP50
Radar de niveau filoguidé
Mesure de niveau sur liquides
Domaines d'application
• Sonde à tige ou à câble
• Raccord process : filetage 3/4" ou bride adaptatrice
• Température : –20...+80 °C (–4...+176 °F)
• Pression : –1...+6 bar (–14,5...+87 psi)
• Gamme de mesure maximale : tige 4 m (13 ft) ; câble 12 m (39 ft)
• Précision : ±2 mm (±0,08 in)
• Certificats internationaux pour la protection contre les explosions ; WHG ;
EN10204-3.1
• Protocole de linéarité (3 points, 5 points)
Principaux avantages
• Mesure sûre même en cas de fluctuations des propriétés du produit et du process
• Concept de gestion des données HistoROM pour mise en service, maintenance et
diagnostic simples et rapides
• Fiabilité très élevée grâce à la nouvelle évaluation Multi-Echo Tracking
• Hardware et software développés selon IEC 61508 (jusqu' à SIL3)
• Intégration facile dans des systèmes de commande ou de gestion des équipements
• Interface utilisateur intuitive en langue nationale
• Test de validité simple pour SIL et WHG
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Levelflex FMP50

Sommaire des Matières pour Endress+Hauser Levelflex FMP50

  • Page 1 Products Solutions Services TI01000F/00/FR/17.15 71292644 Information technique Levelflex FMP50 Radar de niveau filoguidé Mesure de niveau sur liquides Domaines d'application • Sonde à tige ou à câble • Raccord process : filetage 3/4" ou bride adaptatrice • Température : –20…+80 °C (–4…+176 °F) •...

  • Page 2: Table Des Matières

    Levelflex FMP50 Sommaire Informations importantes relatives au Process ........54 document .
  • Page 3 Levelflex FMP50 Marques déposées ......94 Brevets ........95...

  • Page 4: Informations Importantes Relatives Au

    Levelflex FMP50 Informations importantes relatives au document Symboles Symboles d'avertissement Symbole Signification DANGER ! Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st DANGER pas évitée, entraîne la mort ou des blessures corporelles graves.
  • Page 5 Levelflex FMP50 Symboles utilisés dans les graphiques Symbole Signification 1, 2, 3 ... Repères Etapes de manipulation … A, B, C, ... Vues A-A, B-B, C-C, ... Coupes Zone explosible Signale une zone explosible Zone sûre (zone non explosible) Signale une zone non explosible.

  • Page 6: Principe De Fonctionnement Et Construction Du

    Levelflex FMP50 Principe de fonctionnement et construction du système Principe de mesure Principes de base Le Levelflex est un transmetteur utilisant le principe de la mesure du temps de parcours (ToF = Time of Flight). La distance du point de référence à la surface du produit est mesurée. Des impulsions haute fréquence sont émises et guidées le long d' u ne sonde.

  • Page 7: Coefficient Diélectrique

    Levelflex FMP50 Coefficient diélectrique Le coefficient diélectrique (CD) du produit a une influence directe sur le degré de réflexion des impulsions haute fréquence. Dans le cas de CD élevés, comme par exemple pour l' e au ou l' a mmoniac, les impulsions sont fortement réfléchies ;...

  • Page 8: Fonctionnement

    • Matériel et logiciel développés selon SIL IEC 61508 • Mesure d' i nterface véritable, directe Approvisionnement • Endress+Hauser, en tant que leader mondial dans le domaine de la mesure de niveau, garantit la pérennité de l' i nvestissement • Assistance et service après-vente dans le monde entier Installation •...

  • Page 9: Ensemble De Mesure

    Si nécessaire, les sondes à tige et à câble peuvent être remplacées. La fixation se fait par des rondelles Nordlock ou le revêtement du filetage. Pour plus d' i nformations sur le service et les pièces de rechange, adressez-vous au SAV Endress+Hauser.

  • Page 10: Entrée

    Levelflex FMP50 Entrée Grandeur mesurée La grandeur mesurée est la distance entre le point de référence et la surface du produit. Le niveau est calculé en fonction de la distance "vide" "E" entrée. A partir du niveau, il est possible de calculer le volume ou la masse grâce à la linéarisation (32 points).

  • Page 11: Distance De Blocage

    Levelflex FMP50 Distance de blocage La distance de blocage supérieure (= UB) est la distance minimale entre le point de référence de la mesure (bride de montage) et le niveau maximum. 100% A0011279  2 Définition de la distance de blocage et de la distance de sécurité...

  • Page 12: Sortie

    Levelflex FMP50 Sortie Signal de sortie HART Codage du signal FSK ±0,5 mA via le signal de courant Vitesse de transmission des 1200 baud données Séparation galvanique PROFIBUS PA Codage du signal Manchester Bus Powered (MBP) Vitesse de transmission des 31,25 Kbits/s, Voltage Mode données...

  • Page 13: Signal De Défaut

    Levelflex FMP50 Sortie de commutation Fonction Sortie de commutation collecteur ouvert Comportement à la Binaire (conducteur ou non conducteur), commute lorsque le point commutation d' e nclenchement ou de déclenchement programmable est atteint Comportement en cas de Non conducteur défaut Charges de connexion U = 10,4…35 V...

  • Page 14: Données Spécifiques Au Protocole

    Levelflex FMP50 Données spécifiques au HART protocole ID fabricant 17 (0x11) ID type d' a ppareil 0x34 Spécification HART Fichiers de description Informations et fichiers sous : d' a ppareil (DTM, DD) • www.endress.com • www.hartcomm.org Charge HART Min. 250 Ω...
  • Page 15 Levelflex FMP50 PROFIBUS PA ID fabricant 17 (0x11) Ident number 0x1558 Version profil 3.02 Fichier GSD Informations et fichiers sous : • www.endress.com Version du fichier GSD • www.profibus.org Valeurs de sortie Entrée analogique : • Niveau linéarisé • Distance •...
  • Page 16 Levelflex FMP50 FOUNDATION Fieldbus ID fabricant 0x452B48 Type d' a ppareil 0x1022 Révision appareil 0x01 DD Revision Informations et fichiers sous : • www.endress.com CFF Revision • www.fieldbus.org Device Tester Version (version 6.01 ITK) ITK Test Campaign Number IT080500 Apte à Link Master (LAS) A choisir entre "Link Master"...
  • Page 17 Contient des paramètres qui donnent des informations Pas de valeurs de sortie Transducer Block sur l' é tat de l' a ppareil au Service Endress+Hauser Data Transfer Contient des paramètres pour le backup de la Pas de valeurs de sortie...
  • Page 18 Levelflex FMP50 Function blocks (blocs de fonctions) Bloc Contenu Nombre de Nombre de Temps Fonctionnalité blocs blocs d'exécution permanents instanciables Resource Ce bloc contient toutes les Etendue Block données permettant d' i dentifier l' a ppareil de façon univoque ;...
  • Page 19 Levelflex FMP50 Bloc Contenu Nombre de Nombre de Temps Fonctionnalité blocs blocs d'exécution permanents instanciables Integrator Ce bloc intègre une grandeur 25 ms Standard Block mesurée en fonction du temps ou additionne les impulsions d' u n bloc Pulse Input. Il peut également être utilisé...

  • Page 20: Alimentation Électrique

    Levelflex FMP50 Alimentation électrique Occupation des bornes 2 fils : 4-20mA HART – – 4...20 mA – – 4...20 mA A0011294  3 Occupation des bornes 2 fils ; 4-20mA HART Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Séparateur avec tension d' a limentation (par ex.
  • Page 21 Levelflex FMP50 2 fils : 4-20mA HART, sortie de commutation – 4...20 mA ³ – 4...20 mA ³ A0013759  4 Occupation des bornes 2 fils ; 4-20mA HART, sortie de commutation Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Séparateur avec tension d' a limentation (par ex.
  • Page 22 Levelflex FMP50 2 fils : 4-20mA HART, 4-20mA – 4...20 mA – 4...20 mA – 4...20 mA – 4...20 mA A0013923  5 Occupation des bornes 2 fils, 4-20mA HART, 4-20mA Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions...
  • Page 23 Levelflex FMP50 4 fils : 4-20mA HART (10,4…48 V 4...20 mA ³ A0011340  6 Occupation des bornes 4 fils ; 4-20mA HART (10,4 ... 48 VDC) Unité d' e xploitation, par ex. API Résistance pour communication HART (≥250 Ω) : respecter la charge maximale...
  • Page 24 Levelflex FMP50 4 fils : 4-20mA HART (90…253 V 4...20 mA ³ A0018965  7 Occupation des bornes 4 fils ; 4-20mA HART (90 ... 253 VAC) Unité d' e xploitation, par ex. API Résistance pour communication HART (≥250 Ω) : respecter la charge maximale...
  • Page 25 Levelflex FMP50 PROFIBUS PA / FOUNDATION Fieldbus A0011341  8 Occupation des bornes PROFIBUS PA / FOUNDATION Fieldbus Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Blindage de câble : respecter la spécification de câble Raccordement sortie de commutation (collecteur ouvert) : bornes 3 et 4 PROFIBUS PA / FOUNDATION Fieldbus : bornes 1 et 2 Borne de raccordement pour câble d' é...
  • Page 26 Levelflex FMP50 Exemples de raccordement de la sortie tout ou rien Pour les appareils HART, la sortie tout ou rien est disponible en option. Voir structure de commande, caractéristique 20 : "Alimentation, sortie", option B : "2 fils ; 4-20mA HART, sortie tout ou rien".

  • Page 27: Connecteurs D'appareil

    Levelflex FMP50 Connecteurs d'appareil Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour raccorder le câble de signal. Occupation des bornes pour le connecteur M12 Borne...

  • Page 28: Alimentation

    Levelflex FMP50 Alimentation Une alimentation électrique externe est nécessaire. Différentes alimentations peuvent être commandées auprès d' E ndress+Hauser : chapitre "Accessoires" →  89 2 fils, 4-20mA HART, passif 2 fils ; 4-20mA HART "Agrément" Tension U aux bornes de l'appareil...
  • Page 29 Levelflex FMP50 2 fils ; 4-20mA HART, 4-20mA "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation tous Voie 1 : 13,5…30 V R [ ] W 13.5 24.5 A0014077 Voie 2 : 12…30 V...

  • Page 30: Consommation

    Levelflex FMP50 4 fils, 4-20 mA HART, actif "Energie auxiliaire ; sortie" Tension aux bornes Charge maximale R K : 4 fils 90-253 VAC ; 4-20 mA HART 90…253 V (50…60 Hz), catégorie de 500 Ω surtension II L : 4 fils 10,4-48 VDC ; 4-20 mA HART 10,4…48 V Caractéristique 020 de la structure du produit...

  • Page 31: Coupure De L'alimentation

    Levelflex FMP50 FOUNDATION Fieldbus Courant nominal 15 mA Courant de défaut FDE 0 mA (Fault Disconnection Electronic) FISCO 17,5 V 550 mA 5,5 W 5 nF 10 μH • La configuration est conservée dans l' H istoRom (EEPROM). Coupure de l'alimentation •...

  • Page 32: Protection Contre Les Surtensions

    Courant nominal de décharge (8/20 μs) 10 kA Protection externe contre les surtensions Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...

  • Page 33: Performances

    Levelflex FMP50 Performances Conditions de référence • Température = +24 °C (+75 °F) ±5 °C (±9 °F) • Pression = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Humidité de l' a ir = 60 % ±15 % •...
  • Page 34 Levelflex FMP50 80 (3.15) 60 (2.36) DC = 80 40 (1.57) 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36) -80 (-3.15) A0021482  12 Ecart de mesure à l' e xtrémité de la sonde pour les sondes à câble Distance de l' e xtrémité de la sonde Ecart de mesure : somme de la non-linéarité, la non-répétabilité...

  • Page 35: Résolution

    Levelflex FMP50 Résolution • numérique : 1 mm • analogique : 1 μA Temps de réaction Le temps de réaction est paramétrable. Les temps de réponse à un échelon suivants (selon DIN EN 61298-2) sont valables si l' a mortissement est désactivé :...

  • Page 36: Montage

    Levelflex FMP50 Montage Conditions de montage Position de montage appropriée A0012606  14 Conditions de montage pour Levelflex Distances de montage • Distance (A) entre les sondes à câble et à tige et la paroi de la cuve : – pour des parois métalliques lisses : > 50 mm (2 in) –...
  • Page 37 Levelflex FMP50 Conditions supplémentaires • Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au moyen d' u n capot de protection climatique (1). • Dans les cuves métalliques, il est préférable de ne pas monter la sonde au milieu (2), car cela augmente les échos parasites.
  • Page 38 Levelflex FMP50 Montage dans un espace réduit Montage avec sonde déportée La version avec sonde déportée est appropriée pour les espaces de montage réduits. Dans ce cas, le boîtier de l' é lectronique est monté séparément de la sonde. 6 Nm 6 Nm (4.42 lbf ft)
  • Page 39 Levelflex FMP50 Remarques concernant la charge mécanique de la sonde Résistance à la traction des sondes à câble Capteur Caractéristique 060 Sonde Résistance à la traction [kN] FMP50 LA, LB Câble 4mm (1/6") 316 Capacité de charge latérale des sondes à tige Capteur Caractéristique 060 Sonde...
  • Page 40 Levelflex FMP50 Remarques sur le raccord process Les sondes sont montées sur le raccord process avec un raccord fileté ou une bride. Si, lors du montage, il y a un risque que l' e xtrémité de la sonde bouge fortement et entre en contact par intermittence avec le fond ou le cône de la cuve, il faut, si nécessaire, raccourcir et fixer la sonde à...
  • Page 41 Levelflex FMP50 Montage sur un piquage ø 150 (6) mm (in) £ A0015122 • Diamètre de piquage admissible : ≤ 150 mm (6 in). Dans le cas de plus grands diamètres, la capacité de mesure dans la zone proche peut être réduite.
  • Page 42 Levelflex FMP50 Piquages ≥ DN300 S' i l est impossible d' é viter le montage dans un piquage ≥ 300 mm/12", l' i nstallation doit être réalisée conformément au schéma suivant pour prévenir les signaux parasites dans la zone de mesure proche.
  • Page 43 Levelflex FMP50 Fixation de la sonde Fixation des sondes à câble A0012609 Flèche : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)] Fixation reliée à la terre de façon sûre Fixation isolée de façon sûre Fixation dans le raccord taraudé...
  • Page 44 Levelflex FMP50 Fixation des sondes à tige • Pour l' a grément WHG : Pour des longueurs de sonde ≥ 3 m (10 ft), un étayage est nécessaire. • Une fixation est en général nécessaire en cas d' é coulement horizontal (par ex. par un agitateur) ou de fortes vibrations.
  • Page 45 Levelflex FMP50 Conditions de montage particulières Bypass et tubes de mesure Dans les applications en bypass ou tube de mesure, il est recommandé d' u tiliser un disque ou une étoile de centrage. A0014129 Montage dans un tube de mesure Montage dans un bypass Distance minimale entre l' e xtrémité...
  • Page 46 Levelflex FMP50 Cuves enterrées A0014142 Pour les piquages à grand diamètre, utiliser un FMP51 avec sonde coaxiale pour éviter les réflexions sur les parois du piquage. Endress+Hauser...

  • Page 47: Montage Incliné

    Levelflex FMP50 Montage incliné A0014145 • Pour des raisons mécaniques, la sonde doit être montée le plus verticalement possible. • Dans le cas d' u n montage incliné, la longueur de sonde doit être ajustée en fonction de l' a ngle de montage.
  • Page 48 Levelflex FMP50 Cuves non métalliques A0012527 Cuve non métallique Plaque métallique ou bride métallique Pour mesurer, le Levelflex avec sonde à câble ou à tige a besoin d' u ne surface métallique au raccord process. Pour cette raison : Monter une plaque métallique d' u n diamètre d' a u moins 200 mm (8") sur la sonde au raccord process.
  • Page 49 Levelflex FMP50 Cuves en matière synthétique ou en verre : montage de la sonde sur la paroi extérieure A0014150 Cuve en matière synthétique ou en verre Plaque métallique avec manchon à visser Pas d' e space libre entre la paroi de la cuve et la sonde ! Conditions nécessaires...
  • Page 50 Levelflex FMP50 Cuves avec isolation thermique Pour éviter l' é chauffement de l' é lectronique par rayonnement thermique ou convection, il faut inclure l' a ppareil dans l' i solation usuelle de la cuve (2) en cas de températures de process élevées.

  • Page 51: Conditions D'utilisation : Environnement

    Levelflex FMP50 Conditions d'utilisation : environnement Gamme de température Appareil de mesure –40…+80 °C (–40…+176 °F) ambiante Afficheur local –20…+70 °C (–4…+158 °F), en dehors de la gamme de température, la lisibilité de l' a ffichage peut être altérée. Câble de raccordement max.
  • Page 52 Levelflex FMP50 A la température (T ) au raccord process, la température ambiante admissible (T ) diminue conformément au diagramme suivant (réduction de la température) : Réduction de la température pour le FMP50 avec raccord fileté G¾ ou NPT¾ [°C] ([°F]) T a...

  • Page 53: Température De Stockage

    Levelflex FMP50 Température de stockage –40…+80 °C (–40…+176 °F) Classe climatique DIN EN 60068-2-38 (contrôle Z/AD) Altitude d'utilisation selon Jusqu' à 2 000 m (6 600 ft) au-dessus du niveau de la mer. IEC61010-1 Ed.3 Indice de protection • Boîtier fermé, testé selon : –...

  • Page 54: Process

    Levelflex FMP50 Process Gamme de température de La température maximale admissible sur le raccord process est définie par la variante de joint torique process commandée : Appareil Matériau du joint torique Température du process FMP50 FKM (Viton GLT) –20…+80 °C (–4…176 °F)

  • Page 55: Construction Mécanique

    Levelflex FMP50 Construction mécanique Dimensions Dimensions du boîtier de l'électronique 99.5 (3.92)* 90 (3.54) 78 (3.07) A0011346  17 Boîtier GT19 (matière synthétique PBT) ; dimensions en mm (in) *pour appareils avec protection contre les surtensions intégrée. 97 (3.82)* 78 (3.07) 90 (3.54)
  • Page 56 Levelflex FMP50 Dimensions de l'étrier de montage ø42...60 (1.65...2.36) 122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) A0014793  19 Support de montage pour le boîtier de l' é lectronique ; Dimensions : mm (in) Montage mural Montage sur mât Pour la version d' a ppareil "Capteur séparé"...
  • Page 57 Levelflex FMP50 FMP50 : Dimensions du raccord process/de la sonde ø59.35 (2.34) SW36 AF36 G¾ NPT¾ ø4 (0.16) ø8 (0.31) ø22 (0.87) A0012644  21 FMP50 : Raccord process / sonde ; dimensions : mm (in). Unité de mesure mm (in) Filetage ISO228 G3/4 ou ANSI MNPT3/4 (caractéristique 100)

  • Page 58: Tolérances De Longueur Des Sondes

    Levelflex FMP50 Tolérances de longueur des Sondes à tige sondes supérieur à [m (ft)] — 1 (3,3) 3 (9,8) 6 (20) jusqu' à [m (ft)] 1 (3,3) 3 (9,8) 6 (20) — Tolérance admissible [mm -5 (-0,2) -10 (-0,39) -20 (-0,79)

  • Page 59: Poids

    Levelflex FMP50 Poids Boîtier Pièce Poids Boîtier GT19 - plastique env. 1,2 kg Boîtier GT20 - aluminium env. 1,9 kg FMP50 Pièce Poids Pièce Poids Capteur env. 0,25 kg Sonde à câble 4 env. 0,1 kg/m de longueur de sonde Sonde à...

  • Page 60: Matériaux : Boîtier Gt19

    Levelflex FMP50 Matériaux : boîtier GT19 A0013788 N° Composant Matériau Boîtier 2.1 Couvercle du compartiment de • Couvercle, selon la version d' a ppareil : l' é lectronique – PA (couvercle transparent) – PBT (couvercle sans hublot) • Joint du couvercle : EPDM •...

  • Page 61: Matériaux : Boîtier Gt20

    Levelflex FMP50 Matériaux : boîtier GT20 A0013788 N° Pièce Matériau Boîtier, RAL 5012 (bleu) • Boîtier : AlSi10Mg (<0,1% Cu) • Revêtement : polyester 2.1 Couvercle du compartiment de • Couvercle : AlSi10Mg (<0,1% Cu) l' é lectronique ; RAL 7035 (gris) •...
  • Page 62 Levelflex FMP50 N° Pièce Matériau Borne de terre • Vis : A2 • Rondelle élastique : A2 • Etrier de serrage : 304 (1.4301) • Etrier : 304 (1.4301) Plaque signalétique Autocollant Pour la version avec connecteur M12, le matériau du joint est le Viton.

  • Page 63: Matériaux : Raccord Process

    Levelflex FMP50 Matériaux : raccord process Levelflex FMP50 Raccord fileté N° Matériau G¾, NPT¾ PPS-GF40 316L (1.4404) PPS-GF40 A0013834 Endress+Hauser...

  • Page 64: Matériaux : Sonde

    Levelflex FMP50 Matériaux : sonde Levelflex FMP50 Sonde à tige Sonde à câble N° Matériau  8 mm (1/3")  4 mm (1/6") 316L (1.4404) 316 (1.4401) Tige filetée : A4-70 Vis de fixation : A2-70 A0013839 A0013838 Endress+Hauser...

  • Page 65: Matériaux : Support De Montage

    Levelflex FMP50 Matériaux : support de montage A0015143 Support de montage pour la version "Capteur séparé" Position Pièce Matériau Etrier 316L (1.4404) Etrier 316Ti (1.4571) Vis/écrous A4-70 Entretoises 316Ti (1.4571) ou 316L (1.4404) Demi-coquilles 316L (1.4404) Endress+Hauser...

  • Page 66: Matériaux : Adaptateur Et Câble Pour Afficheur Séparé

    Levelflex FMP50 Matériaux : adaptateur et câble pour afficheur séparé A0021722 Adaptateur et câble pour la version "Capteur séparé" Position Pièce Matériau Câble FRNC Adaptateur de capteur 304 (1.4301) Clamp 316L (1.4404) A4-70 Boucle 316 (1.4401) Manchon à sertir Aluminium Plaque signalétique...

  • Page 67: Matériaux : Capot De Protection Climatique

    Levelflex FMP50 Matériaux : capot de protection climatique A0015473 Pièce : matériau Capot de protection : 316L (1.4404) Pièce en caoutchouc moulé (4x) : EPDM Vis de fixation : 316L (1.4404) + fibre de carbone Support : 316L (1.4404) • Vis cylindrique : A4-70 •...

  • Page 68: Opérabilité

    Levelflex FMP50 Opérabilité Concept de configuration Structure de menu orientée pour les tâches spécifiques à l'utilisateur • Mise en service • Fonctionnement • Diagnostic • Niveau expert Langues de service • Anglais (disponible dans tous les appareils) • Une autre langue selon la commande (caractéristique 500 de la structure du produit) Mise en service rapide et sûre...

  • Page 69: Configuration Via L'afficheur Déporté Fhx50

    Levelflex FMP50 Configuration via l'afficheur déporté FHX50 A0013137  22 Possibilités de configuration via FHX50 Boîtier de l' a fficheur déporté FHX50 Afficheur SD02, touches ; le couvercle doit être ouvert pour la configuration Afficheur SD03, touches optiques ; configuration possible via le verre du couvercle Configuration à...
  • Page 70 Levelflex FMP50 Via protocole PROFIBUS PA PROFIBUS DP ENDRESS + HAUSER PROFIBUS PA A0015775 Coupleur de segments Ordinateur avec Profiboard/Proficard et outil de configuration (par ex. FieldCare) API (automate programmable industriel) Transmetteur Autres fonctions (vannes, etc.) Endress+Hauser...
  • Page 71 Levelflex FMP50 Via FOUNDATION Fieldbus FF-HSE FF-H1 ENDRESS + HAUSER – FF-H1 A0017188  24 Architecture du système FOUNDATION Fieldbus avec composants associés Modem Bluetooth FFblue Field Xpert SFX350/SFX370 FieldCare Carte d' i nterface NI-FF Industrial network FF-HSE High Speed Ethernet...
  • Page 72 Levelflex FMP50 Via interface service (CDI) A0014019 Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration "FieldCare" Endress+Hauser...

  • Page 73: Intégration Dans Le Système De Tank Gauging (Jaugeage De Cuves De Produits Finis)

    Levelflex FMP50 Intégration dans le système Le Tank Side Monitor NRF590 d' E ndress+Hauser dispose de fonctions de communication intégrées pour les sites avec plusieurs cuves équipées d' u n ou de plusieurs capteurs, par ex. radars, capteurs de de tank gauging (jaugeage température instantanée ou moyenne, sondes capacitives pour la détection de présence d' e au et/ou...

  • Page 74: Intégration Système Via Fieldgate

    Le nombre d' a ppareils pouvant être raccordés en mode multidrop se calcule avec le programme "FieldNetCalc". Vous trouverez une description de ce logiciel dans l' I nformation technique TI400F (Multidrop Connector FXN520). Vous pouvez obtenir ce logiciel auprès de votre agence Endress+Hauser ou le télécharger sur Internet : www.fr.endress.com/Téléchargements (recherche texte = "Fieldnetcalc"). Endress+Hauser...

  • Page 75: Certificats Et Agréments

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Symbole C-Tick Le système de mesure satisfait aux exigences CEM de l' a utorité...

  • Page 76: Test, Certificat

    Levelflex FMP50 Test, certificat Caractéristique 580 "Test, Désignation Disponible pour certificat" Certificat matière 3.1, éléments métalliques en contact avec FMP50 le produit, certificat de réception EN10204-3.1 Endress+Hauser...

  • Page 77: Autres Normes Et Directives

    Levelflex FMP50 Autres normes et directives • EN 60529 Indices de protection du boîtier (code IP) • EN 61010-1 Consignes de sécurité pour les appareils électriques de mesure, de commande, de régulation et de laboratoire • IEC/EN 61326 "Emission conforme aux exigences de la classe A". Compatibilité électromagnétique (exigences CEM) •...

  • Page 78: Informations À Fournir À La Commande

    Informations à fournir à la Des informations détaillées à fournir à la commande sont disponibles : commande • Dans le configurateur de produits sur le site Internet Endress+Hauser : www.endress.com → Sélectionnez votre pays → Produits → Sélection de la technologie de mesure, logiciel ou composants →...

  • Page 79: Protocole De Linéarité En 3 Points

    Levelflex FMP50 Protocole de linéarité en 3 Les indications suivantes doivent être prises en compte lorsque dans la caractéristique 550 ("Etalonnage"), l' o ption F3 ("Protocole de linéarité en 3 points") a été sélectionnée. points Selon la sonde choisie, les 3 points du protocole de linéarité sont définis de la façon suivante : A0021843 Distance du point de référence R au premier point de mesure...

  • Page 80: Protocole De Linéarité En 5 Points

    Levelflex FMP50 Protocole de linéarité en 5 Les indications suivantes doivent être prises en compte lorsque dans la caractéristique 550 ("Etalonnage"), l' o ption F4 ("Protocole de linéarité en 5 points") a été sélectionnée. points Les 5 points du protocole de linéarité sont répartis régulièrement sur la gamme de mesure (0% - 100%).

  • Page 81: Paramétrage Personnalisé

    Levelflex FMP50 Paramétrage personnalisé Si dans la caractéristique 570 : "Prestation de service", l' o ption IJ : "Paramétrage HART personnalisé", IK "Paramétrage PA personnalisé" ou IL "Paramétrage FF personnalisé" a été sélectionnée, il est possible de choisir des préréglages non standard pour les paramètres suivants : Paramètre...

  • Page 82: Accessoires

    Levelflex FMP50 Accessoires Accessoires spécifiques à Capot de protection climatique l'appareil Accessoires Description Capot de protection climatique A0015466 298.5 (11.8) 273.7 (10.8) 255.1 (10) 164 (6.46) A0015472  27 Capot de protection climatique ; unité de mesure : mm (in)

  • Page 83: Support De Montage Pour Le Boîtier De L'électronique

    Levelflex FMP50 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) A0014793  28 Support de montage pour le boîtier de l' é lectronique ; Dimensions : mm (in) Montage mural Montage sur mât...

  • Page 84: Kit De Montage, Isolé

    Levelflex FMP50 Kit de montage, isolé Accessoires Description Kit de montage, isolé Utilisable pour : • FMP50 • FMP51 • FMP54 • FMP56 • FMP57 A0013586  29 Contenu de la livraison du kit de montage : Manchon isolant Anneau à vis Pour une fixation isolée en toute sécurité...

  • Page 85: Etoile De Centrage

    Levelflex FMP50 Etoile de centrage Accessoires Description Etoile de centrage PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) Utilisable pour : FMP50 A0014577 Pour sonde 8 mm (0,3 in) Pour sondes 12 mm (0,47 in) et 16 mm (0,63 in) L' é...

  • Page 86: Afficheur Séparé Fhx50

    Levelflex FMP50 Afficheur séparé FHX50 Accessoires Description Afficheur séparé FHX50 A0019128 • Matériau : – Plastique PBT – 316L • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x • Compatible avec le module d' a ffichage : –...
  • Page 87 Levelflex FMP50 Parafoudre Accessoires Description Protection contre les surtensions pour appareils 2 fils OVP10 (1 voie) OVP20 (2 voies) A0021734 Caractéristiques techniques • Résistance par voie : 2 * 0,5 Ω • Tension continue de seuil : 400…700 V • Tension de choc de seuil : < 800 V •...

  • Page 88: Accessoires Spécifiques À La Communication

    Pour les détails : document "Information technique" TI00404F Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser à l' i nterface CDI (= Endress+Hauser Common Data Interface) et l' i nterface USB d' u n ordinateur de bureau ou portable. Référence : 51516983 ...

  • Page 89: Accessoires Spécifiques Au Service

    Levelflex FMP50 Accessoires Description Field Xpert SFX370 Field Xpert SFX370 est un terminal portable pour la mise en service et la maintenance. Il permet la configuration et le diagnostic des appareils HART et FOUNDATION Fieldbus en zone non explosible et en zone explosible.

  • Page 90: Documentation

    Levelflex FMP50 Documentation Vous trouverez un aperçu de l' é tendue de la documentation technique correspondant à l' a ppareil dans : • Le W@M Device Viewer : Entrer le numéro de série figurant sur la plaque signalétique (www.endress.com/deviceviewer) • L' E ndress+Hauser Operations App : Entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (QR code) sur la plaque signalétique.

  • Page 91: Manuel De Sécurité

    Levelflex FMP50 Manuel de sécurité Conseils de sécurité (XA) Selon l' a grément, les Conseils de sécurité (XA) suivants sont fournis avec l' a ppareil. Ils font partie intégrante du manuel de mise en service. Caractéristique Agrément Disponible Caractéristique 020 : "Alimentation, sortie"...
  • Page 92 Levelflex FMP50 Caractéristique Agrément Disponible Caractéristique 020 : "Alimentation, sortie" pour NEPSI Ex ia IIC T6 Ga/Gb FMP50 XA00634F XA00634F XA00634F XA00640F XA00634F NEPSI Ex d[ia] IIC T6 Ga/Gb FMP50 XA00636F XA00636F XA00636F XA00642F XA00636F NEPSI Ex nA II T6 Gc...
  • Page 93 Levelflex FMP50 Marquage Ex en cas de raccordement de l' a fficheur séparé FHX50 Si l' a ppareil est préparé pour l' a fficheur séparé FHX50 (structure du produit : caractéristique 030 : Affichage, configuration", option L ou M), le marquage Ex de certains certificats change selon le tableau suivant Caractéristique 010...

  • Page 94: Marques Déposées

    Levelflex FMP50 Marques déposées HART ® Marque déposée par la HART Communication Foundation, Austin, USA PROFIBUS ® Marque déposée par la PROFIBUS Nutzerorganisation e.V., Karlsruhe, Allemagne FOUNDATION Fieldbus Marque déposée par la Fieldbus Foundation, Austin, Texas, USA KALREZ ® , VITON ®...
  • Page 95 Levelflex FMP50 Brevets Ce produit est protégé par au moins l' u n des brevets listés ci-dessous. D' a utres brevets sont en cours. Brevets US Brevets EP 5.827.985 5.884.231 5.973.637 6.087.978 955 527 6.140.940 6.481.276 6.512.358 1 301 914 6.559.657...
