Menu de configuration
Information
supplémentaire
136
A
C/D
F/G
34

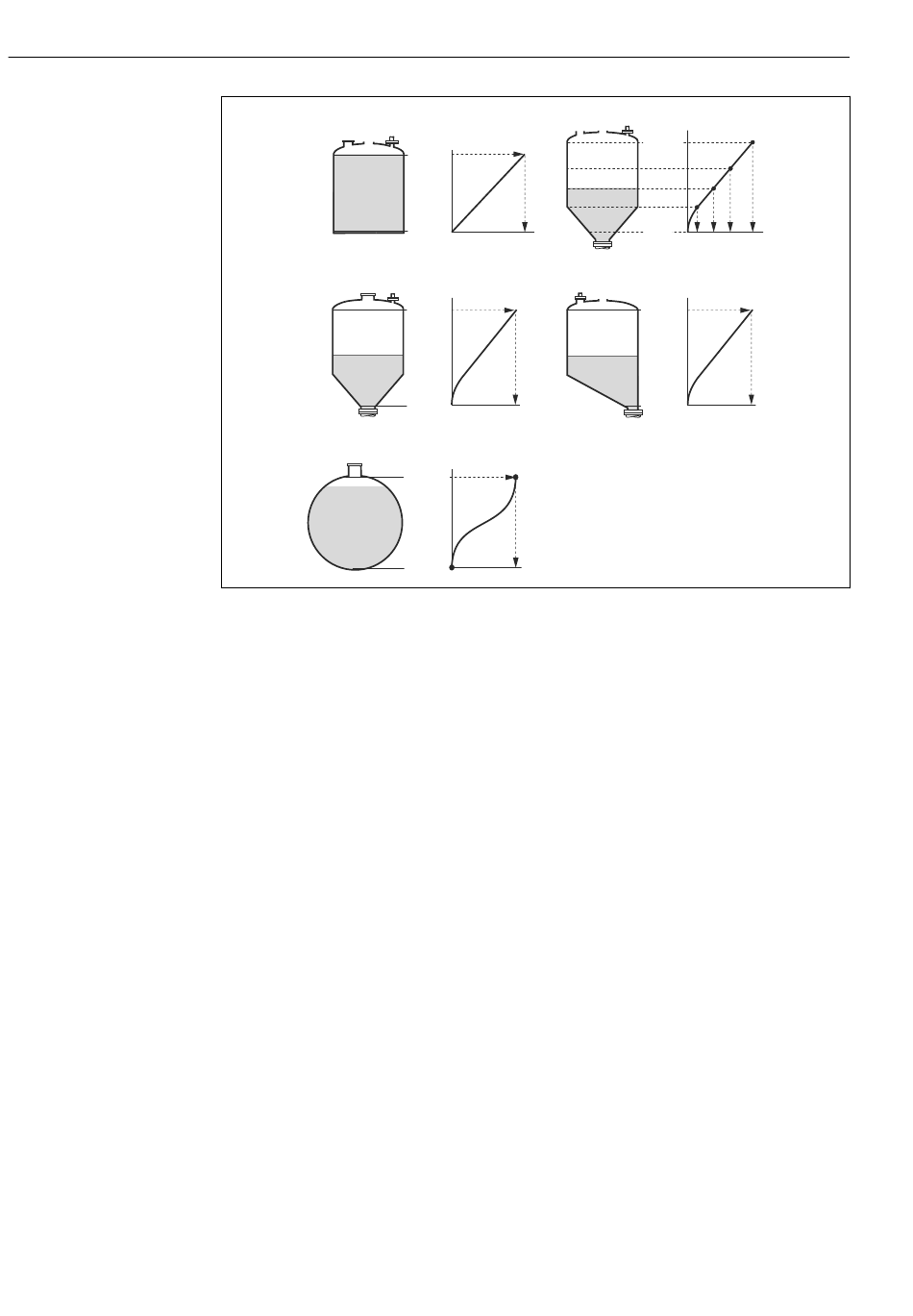

Types de linéarisation
A
Aucune
B
Tableau
C
Fond pyramidal
D
Fond conique
E
Fond incliné
F
Cuve sphérique
G
Cylindre horizontal
Signification des options
• Aucune
Le niveau est délivré sans conversion dans l' u nité de niveau.
• Linéaire
La valeur de sortie (volume/masse) est proportionnelle au niveau L. Cela est valable, par
exemple, pour des cuves et silos cylindriques verticaux. Les paramètres suivants doivent
également être spécifiés :
– Unité après linéarisation (→ 137)
– Valeur maximale (→ 138) : Volume ou poids maximale
• Tableau
La relation entre le niveau L mesuré et la valeur de sortie (volume/masse) est définie via
un tableau de linéarisation. Il comprend jusqu' à 32 couples de valeurs "niveau - volume"
ou "niveau - masse". Les paramètres suivants doivent également être spécifiés :
– Unité après linéarisation (→ 137)
– Mode tableau (→ 140)
– Pour chaque point du tableau : Niveau (→ 141)
– Pour chaque point du tableau : Valeur client (→ 141)
– Activer tableau (→ 142)
• Fond pyramidal
La valeur de sortie correspond au volume ou à la masse dans un silo avec fond pyramidal.
Les paramètres suivants doivent également être spécifiés :
– Unité après linéarisation (→ 137)
– Valeur maximale (→ 138) : Volume ou poids maximal
– Hauteur intermédiaire (→ 139) : Hauteur de la pyramide
B
100%
0%
E
100%
0%
100%
0%
