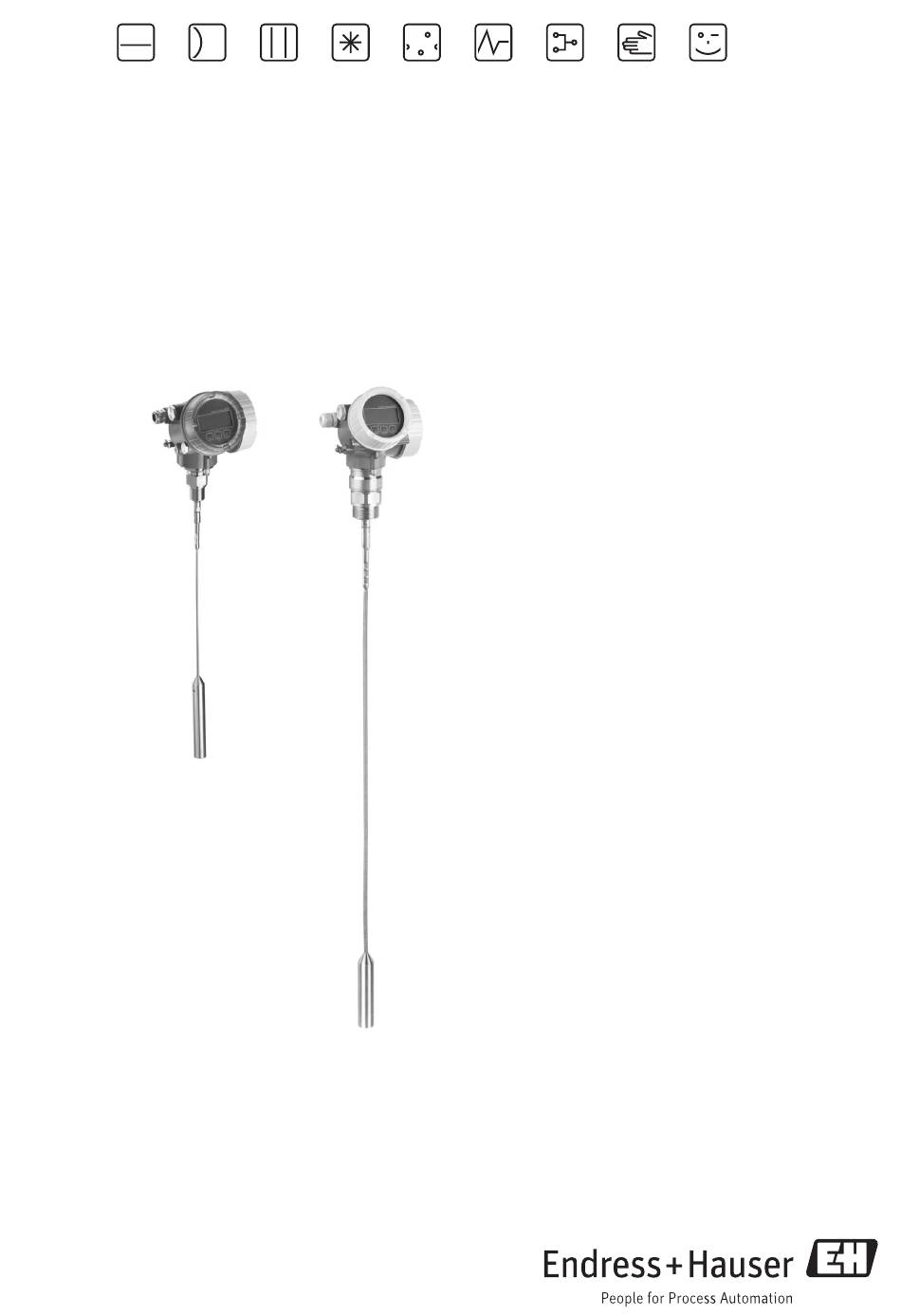

Information technique

Levelflex FMP56, FMP57

Radar de niveau filoguidé

Mesure de niveau sur solides en vrac

TI01004F/00/FR/13.11

71164276

Température

Analyse

Enregistreurs Systèmes

Domaines d'application

• FMP56 - appareil de base attractif d'un point de vue

économique, destiné à des applications simples dans les

petits silos de matières en vrac et les cuves de stockage

de matières solides.

• FMP57 - appareil de qualité pour la mesure de niveau

dans des matières en vrac.

• Raccord process à partir de 3/4" ou bride

• Résistance à la traction des sondes à câble de jusqu'à

30 kN

• Gamme de mesure jusqu'à 45 m (148 ft)

• Gamme de température :

–40...+150 °C (–40...+302 °F)

• Gamme de pression : –1...16 bar (–14,5...232 psi)

• Différents protocoles de communication sont

disponibles pour l'intégration système :

– HART avec 4...20 mA analogique

– PROFIBUS PA (Profil 3.02)

• Utilisation pour surveillance du niveau (MIN, MAX,

gamme) jusqu'à SIL 3 (redondance homogène),

évaluation indépendante par le TÜV selon IEC 61508

Principaux avantages

• Mesure sûre, également :

– en cas d'accumulation de poussière

– dans des silos hauts et étroits

– en cas de traverses et d'éléments internes

• Disponibilité élevée

• Mémoire de données intégrée

• Étalonnage en usine à la longueur de sonde

• Concept de commande intuitif, guidé par menu, en

langue nationale

• Possibilité d'intégration simple dans des systèmes

numériques de contrôle commande ou de gestion des

ressources

• Diagnostic précis d'appareil et de process pour une aide

à la décision rapide

• Agréments : ATEX, IEC Ex, CSA, FM

Services

Solutions

Composants
