• La fixation doit être reliée à la terre ou isolée de façon sûre. Si la fixation avec une isolation sûre n'est pas
possible d'une autre manière : utiliser le kit de montage isolé(® ä 60).
• Dans le cas d'une fixation reliée à la terre, dans le paramètre Expert ® Capteur ® Evaluation EOP ®
Mode recherche EOP, il faut sélectionner l'option EOP positif. Sinon la correction automatique de la
longueur de sonde n'est pas possible.
• Pour éviter une charge de traction extrêmement élevée (par ex. par dilatation thermique) et le risque de
rupture du câble, le câble ne doit pas être tendu. Flèche nécessaire : ≥ 10 mm/(1 m de longueur de câble)
[ 0.12 in/(1 ft de longueur de câble)]. Résistance à la traction des sondes à câble :(® ä 23)
Fixation des sondes à tige
• Pour l'agrément Ex : Pour des longueurs de sonde ³ 3 m (10 ft), un étayage est nécessaire.
• Une fixation est en général nécessaire en cas d'écoulement horizontal (par ex. par un agitateur) ou de fortes
vibrations.
• Ne fixer les sondes à tige que directement à leur extrémité.

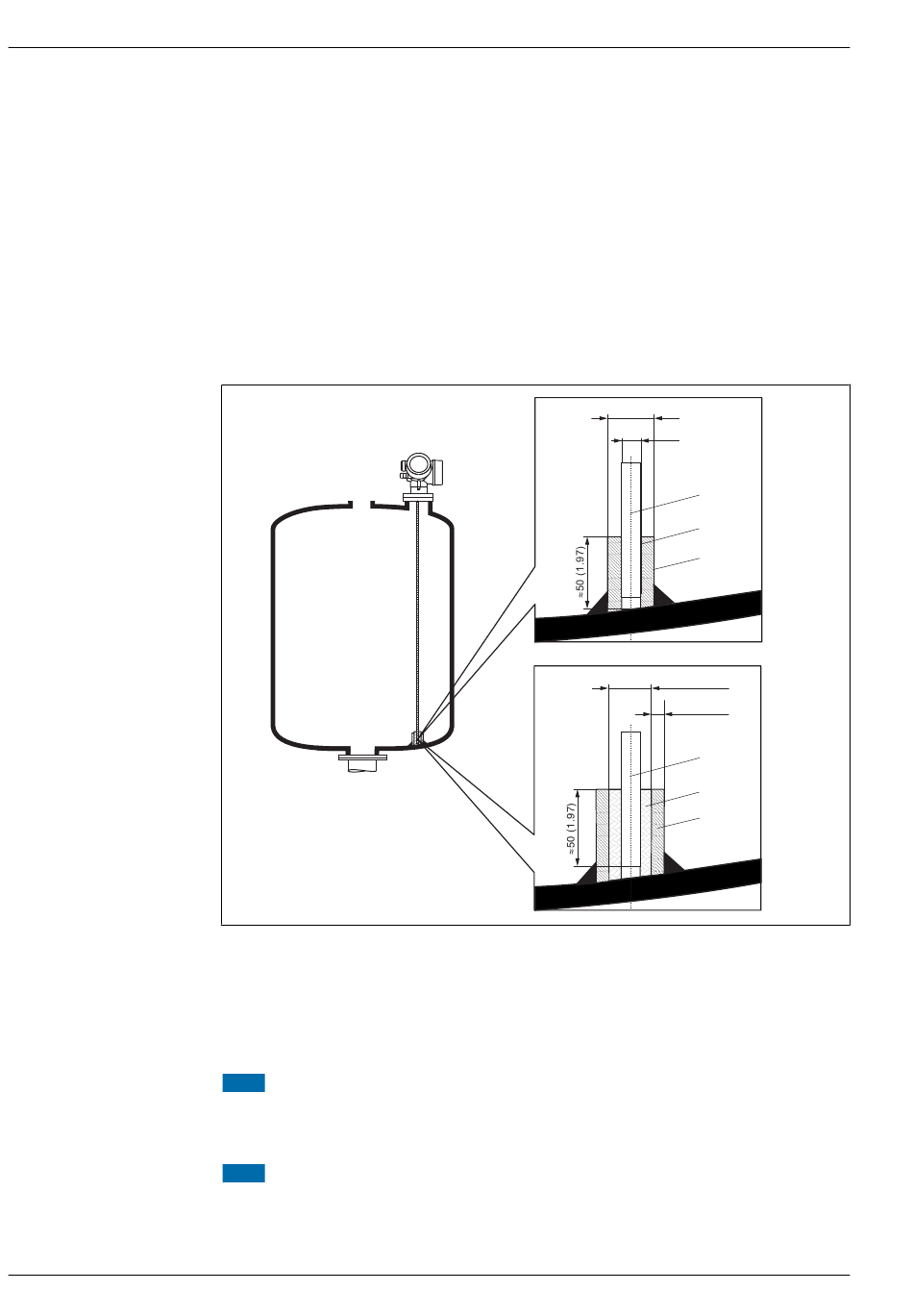

1 Tige de sonde, non revêtue
2 Manchon, percé étroitement, pour assurer le contact électrique entre le manchon et la tige.
3 Tube métallique court, par ex. soudé en place
4 Tige de sonde, revêtue
5 Manchon en matière synthétique, par ex. PTFE, PEEK, PPS
6 Tube métallique court, par ex. soudé en place
AVIS
Une mauvaise mise à la terre de l'extrémité de la sonde peut entraîner des erreurs de mesure.
Percer étroitement le manchon de fixation pour assurer un bon contact électrique entre le manchon et la
►
tige de sonde.
AVIS
Le soudage peut endommager le module électronique principal.
Avant le soudage : mettre la tige de sonde à la terre et démonter l'électronique.
►
ø a
ø b
mm (in)
Levelflex FMP56, FMP57
1
2
3
ø<25 (1.0)
» 3 (0.12)
4
5
6
A0012607
