3 Montage
18
Pour capteur W, DN 250...4000, pour installation fixe
Accessoires pour installation fixe des colliers de serrage sur des conduites de grand
diamètre.
Lors de mesures répétées il est judicieux de laisser les colliers de serrage montés sur
la conduite. Pour ce faire, des colliers de serrage et plaques de centrage pour installa-
tions fixes sont disponibles comme accessoires (voir page 47). Les supports pour cap-
teurs Prosonic Flow W sont également appropriés.
Les étapes suivantes se rapportent à la fig. 10 à la page 18.
1.
Mesurer la circonférence de la conduite.
Raccourcir le collier de serrage à la longueur : circonférence + 10 cm.
"
Attention !
Risque de blessure ! Lors du raccourcissement du collier métallique, veiller à ne
pas avoir de bords acérés.
2.
Faire passer le collier à travers l'une des plaques de centrage fournies avec le bou-
lon fileté (1).
3.
Faire passer les deux extrémités du collier à travers les ouvertures prévues dans la
fermeture, du haut vers le bas (2). Recourber les extrémités du collier.
4.
Insérer les deux moitiés de la fermeture l'une dans l'autre (3). Veiller à laisser
suffisamment de jeu pour pouvoir serrer la vis du collier.
5.
Serrer le collier à l'aide du tournevis (4).
1
3
2

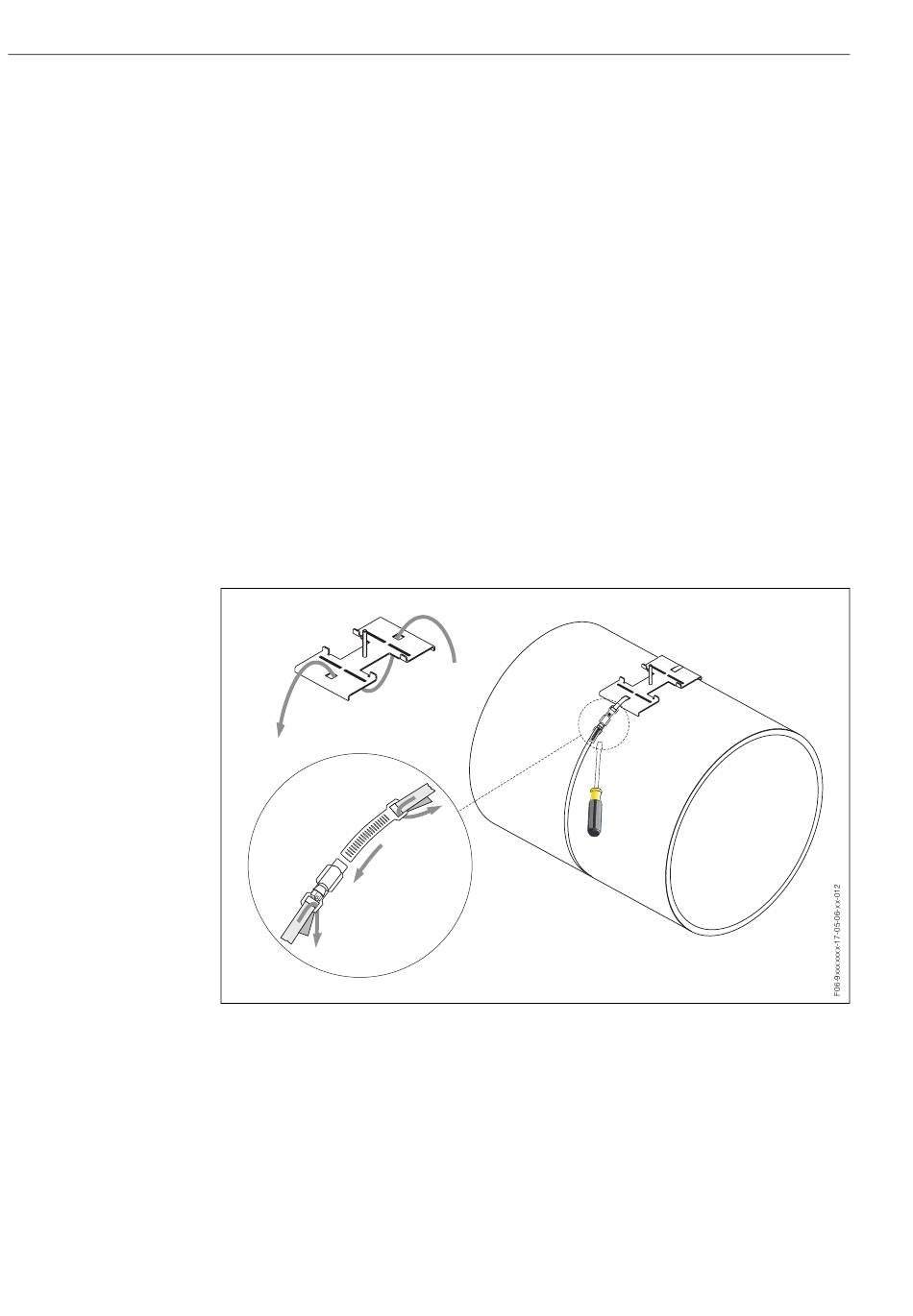

fig. 10:
Montage du collier de serrage pour DN 250...4000
Pour capteur U, DN 15...100
La procédure pour la mise en place des colliers de serrage pour le capteur U se trouve
à la page 23 au chapitre "Installation des capteurs Prosonic Flow U".
2
Prosonic Flow 92
4
Endress +Hauser
