3 Montage
22
Exécution : 2 ou 4 traverses
1.
Fixer un collier de serrage comme décrit à la page 17.
Ne pas monter le second collier fermement. Ce second collier doit pouvoir glisser
le long de la conduite.
2.
A l'aide du menu "Setup site" (voir page 42, 68) déterminer l'écart des perçages
approprié pour votre application (écart des capteurs) sur le rail de montage (une
lettre entre A...K pour le capteur 1 et un nombre entre 10 et 76 pour le capteur 2).
3.
Placer le rail de montage sur le boulon fileté puis serrer la second collier ferme-
ment. Enlever le rail de montage.

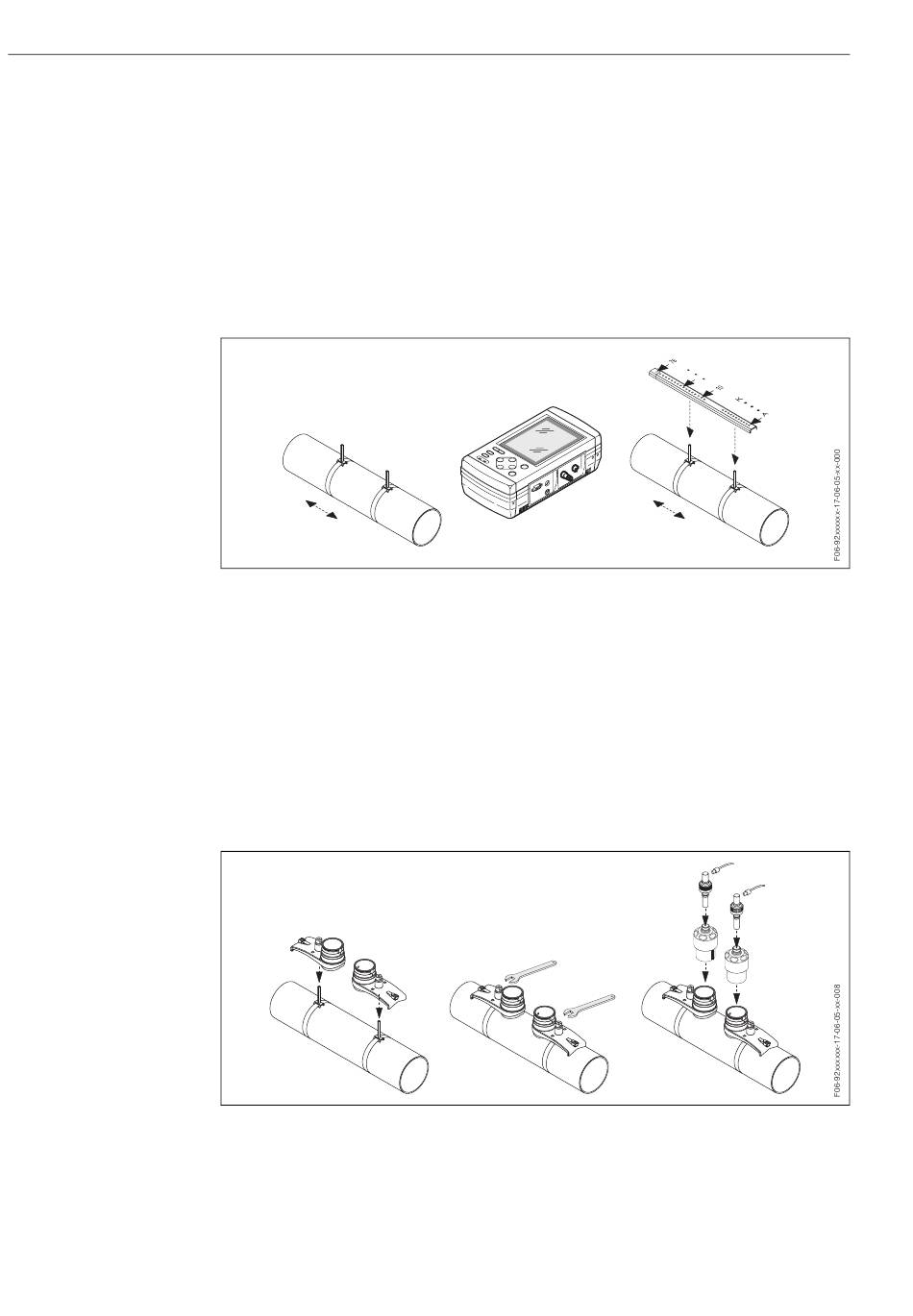

fig. 16:
Etapes de montage 1 à 3, capteurs Prosonic Flow W, version avec 2 ou 4 traverses
4.
Avec les boulons à souder placer les supports de capteurs sur la conduite. Serrer
les écrous de fixation avec une clé (AF 13).
5.
Appliquer sur les surfaces de contact des capteurs, en allant du centre jusqu'à la
rainure, une couche épaisse de 1 mm env. de pâte de couplage (voir page 45).
Puis placer prudemment les capteurs dans les supports. Placer le couvercle de
capteur sur le support jusqu'à ce qu'il encliquette (audible). Veiller à ce que les
flèches figurant sur le boîtier du capteur et le support du capteur soient orientées
▲
l'une vers l'autre (
l'ouverture prévue et serrer le connecteur fermement à la main jusqu'en butée.
Relier les câbles BNC aux adaptateurs.
fig. 17:
Etapes de montage 4 à 5, capteurs Prosonic Flow W, version avec 2 ou 4 traverses
6.
Pour le démontage des capteurs, procéder dans l'ordre inverse.
▼
/
"close"). Puis placer l'adaptateur du câble de capteur dans
Prosonic Flow 92
Endress +Hauser
