Prosonic Flow 92
Endress+Hauser

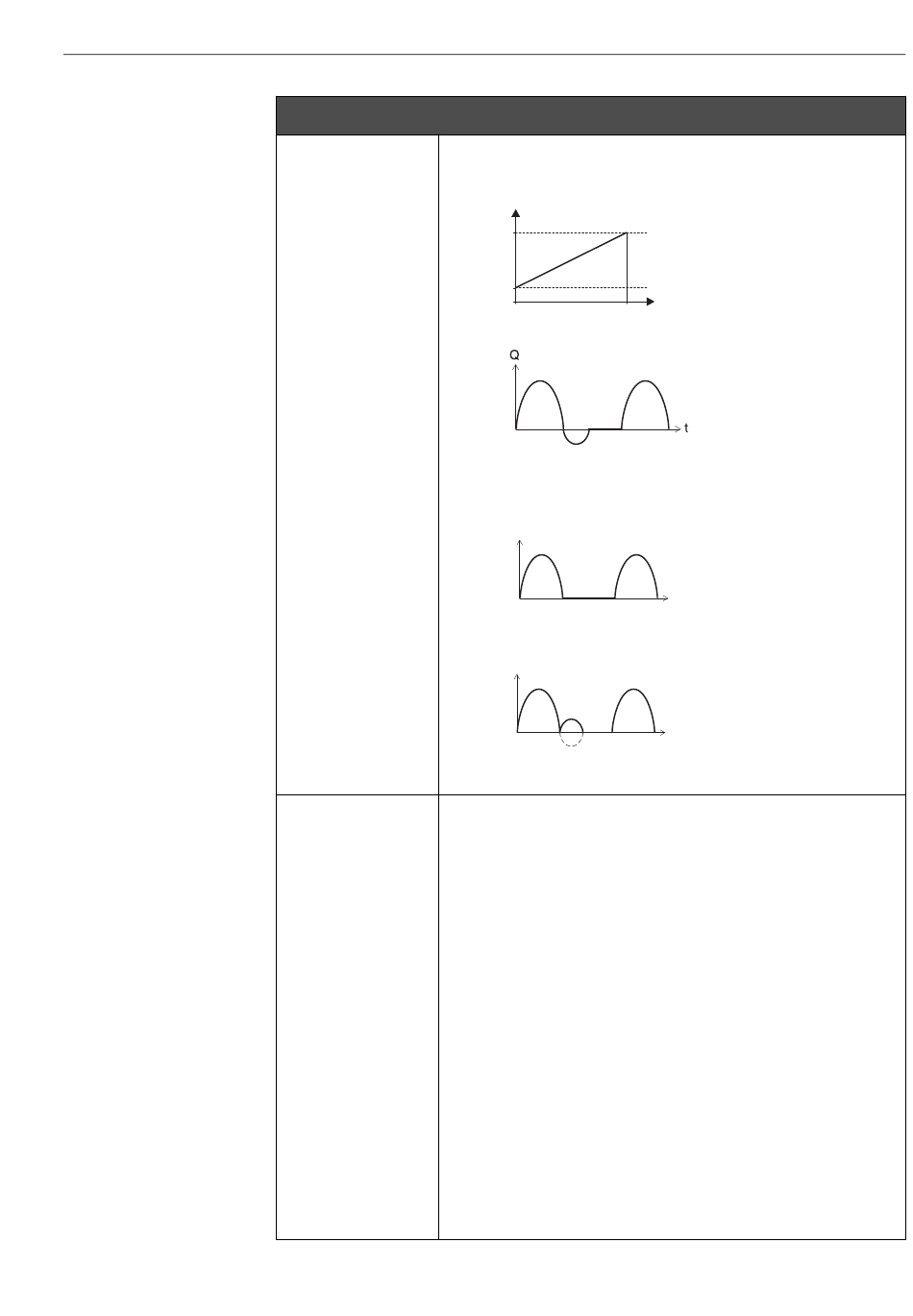

Explications et informa- Comportement de la sortie courant lors des conditions suivantes :
tions complémentaires
relatives à la fonction 1. Gamme de mesure définie (➀-➁) :
"GAMME COUR." (SOR-
TIE)
• STANDARD
• SYMETRIE
Mode Défaut (sortie) Dans le cas d'un défaut il faut s'assurer, pour des raisons de sécurité, que la
sortie courant adopte un état défini au préalable.
Sélection :
VAL. HOLD – COURANT MIN. – COURANT MAX. – ZERO
VAL. HOLD
La valeur mesurée émise dépend de la dernière valeur mémorisée avant
apparition du défaut.
COURANT MIN.
Courant de sortie = 0,8 mA (-20 %; indépendamment du réglage dans la
fonction "GAMME COUR.", voir page 86)
COURANT MAX.
Courant de sortie = 23,2 mA (+20 %; indépendamment du réglage dans la
fonction "GAMME COUR.", voir page 86)
ZERO
Courant de sortie = 4,0 mA (0,0 %; indépendamment du réglage dans la
fonction "GAMME COUR.", voir page 86)
Réglage usine :
VAL. HOLD
11 Description des fonctions d'appareil
Entrées/Sorties
mA
20
4
0
➀ ➁
et profil d'écoulement comme suit:
Le signal de sortie courant est proportionnel à la grandeur de mesure. Les
parts de débit en dehors de la gamme de mesure mise à l'échelle ne sont
pas prises en compte pour le signal de sortie.
mA
Le signal de sortie courant est indépendant du sens d'écoulement.
mA
F-xxxxxxx-05-xx-xx-xx-003
Q
F-x3xxxxx-05-xx-xx-xx-008
F-x3xxxxx-05-xx-xx-xx-009
t
t
F-x3xxxxx-05-xx-xx-xx-010
87
