Proline Promag 53
#
Endress+Hauser
6.4.2
Entrée courant : active/passive
La configuration de l' e ntrée courant comme "active" ou "passive" se fait à l' a ide de différents
ponts sur le sous-module entrée courant.
Danger !
Risque d' é lectrocution ! Composants accessibles, sous tension. Veuillez vous assurer que
l' a limentation est débranchée avant d' e nlever le couvercle du compartiment de l' é lectronique.
1.
Débrancher l' a limentation.
2.
Déposer la platine E/S → 114
3.
Positionner les ponts → 56
"
Attention !
– Risque de détérioration d' a ppareils de mesure ! Respecter scrupuleusement les
positions des ponts indiquées dans la figure. Des ponts mal placés peuvent provoquer
des surtensions et de ce fait détériorer l' a ppareil de mesure lui-même ou les appareils
externes raccordés !
– Tenir compte du fait que le positionnement du sous-module de courant sur la platine
E/S peut varier selon la version commandée, et de ce fait aussi l' o ccupation des bornes
dans le compartiment de raccordement du transmetteur. → 53
4.
Le montage de la platine E/S se fait dans l' o rdre inverse.
T /
P U
I N
T /
P U
I N
T /
P U
I N

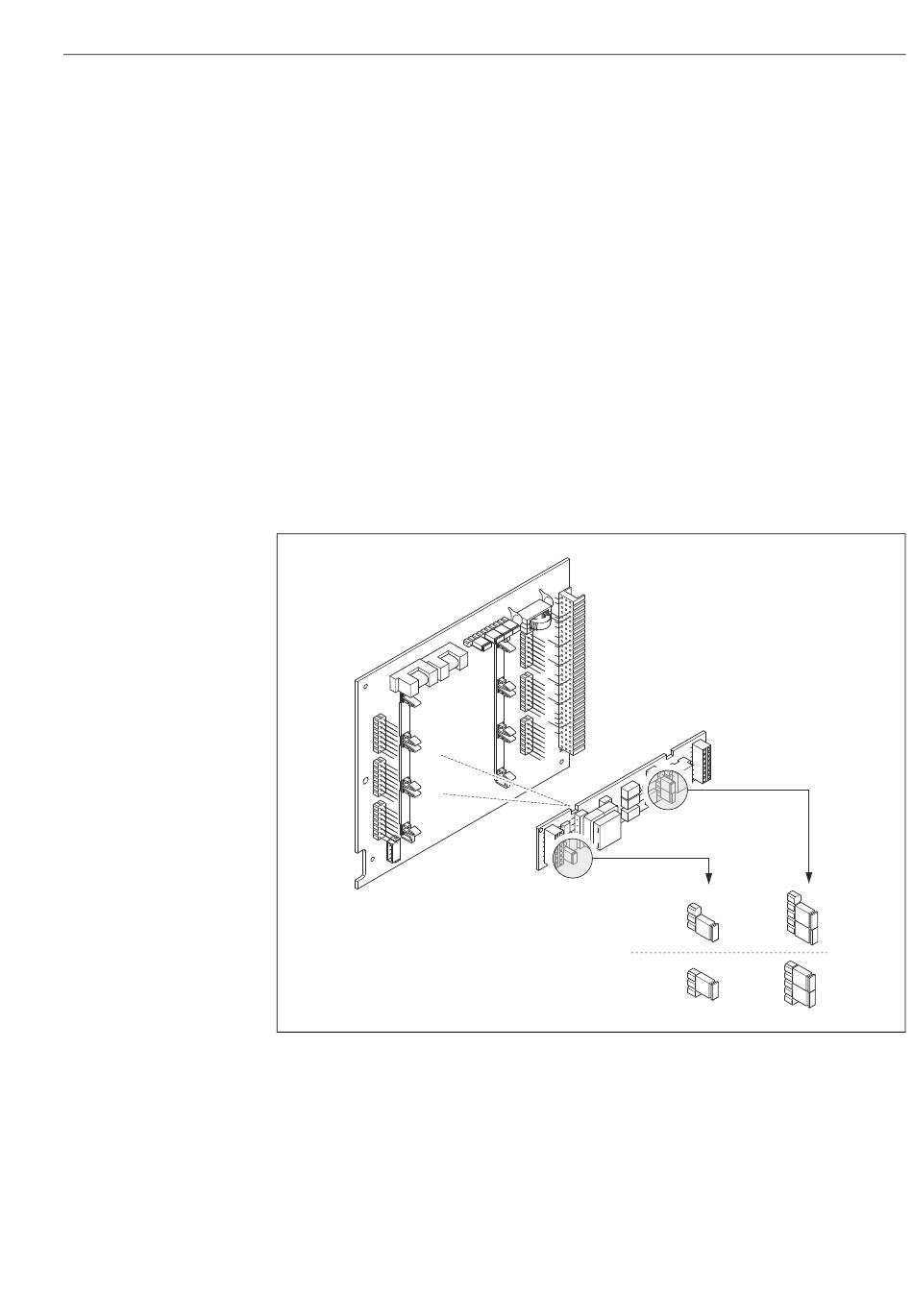

Fig. 56 :
Configurer l' e ntrée courant à l' a ide de ponts (circuit E/S)
1
Entrée courant active (réglage par défaut)
2
Entrée courant passive
2
U T
T P
O U
3
U T
T P
O U
4
U T
T P
O U
Mise en service
1
+
2
+
A0005124
95
