Affichage (mode de fonction)
La zone d' a ffichage comprend au total trois lignes sur lesquelles sont affichées les valeurs
mesurées et/ou les grandeurs d' é tat (sens d' é coulement, bargraph, etc). L' u tilisateur a la
possibilité de modifier l' a ffectation des lignes de l' a ffichage et de les adapter en fonction de
ses besoins ( voir Manuel "Description des fonctions").
Multiplexage :
A chaque ligne peuvent être affectées deux grandeurs d' a ffichage différentes. Celles-ci
apparaissent dans l' a ffichage alternativement toutes les 10 secondes.
messages d'erreur :
Affichage et représentation d' e rreurs de système/de process → 65

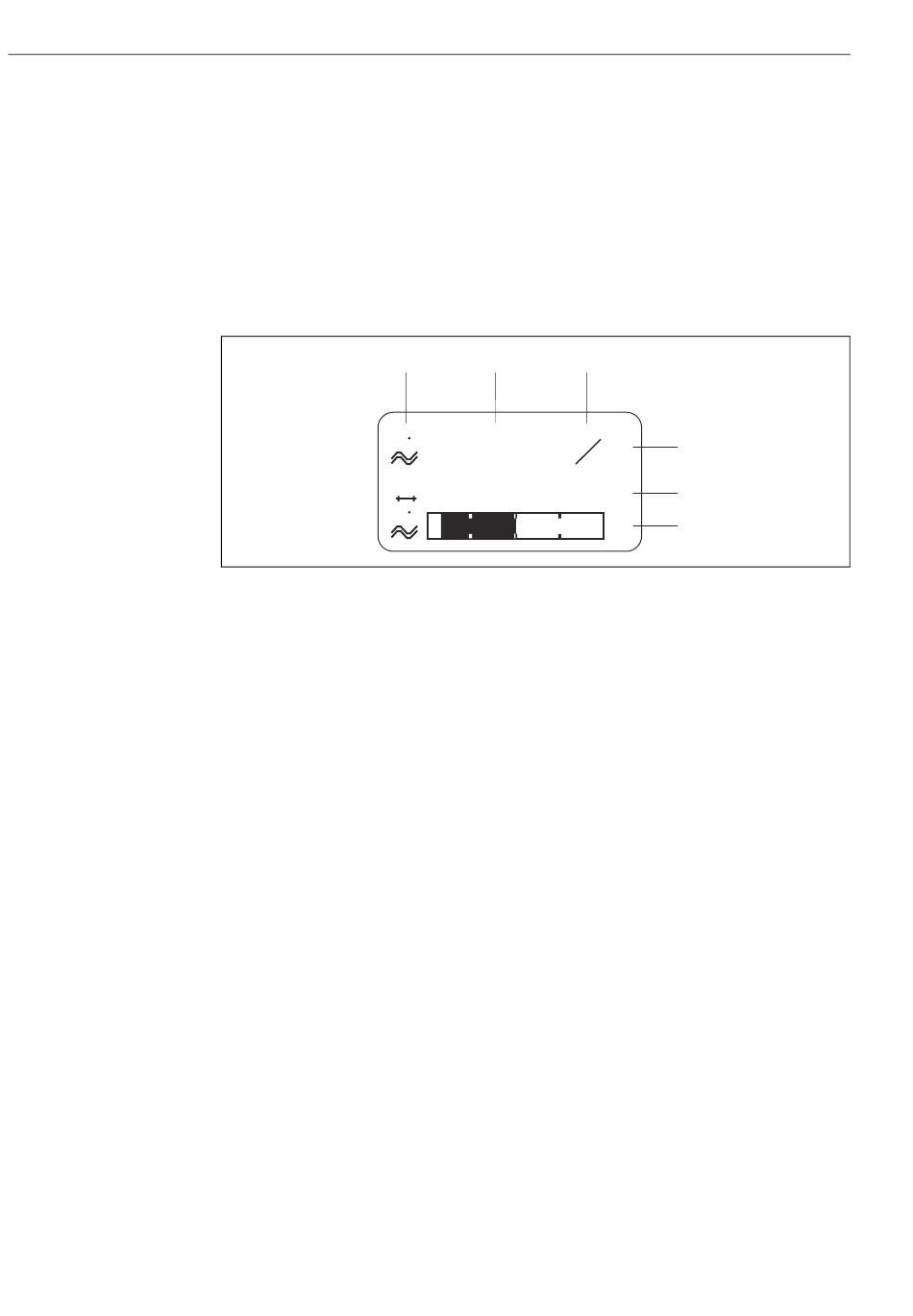

Fig. 44 :
Exemple d' a ffichage pour le mode de mesure (position HOME)
1
Ligne principale : représentation de valeurs mesurées principales, par ex. débit
2
Ligne additionnelle : Représentation de grandeurs de mesure ou d' é tat supplémentaires, par ex. état de compteur
3
Ligne d' i nformation : représentation d' a utres informations relatives aux grandeurs de mesure et d' é tat,
par ex. représentation du débit sur un bargraph
4
Zone d' a ffichage "Symboles info" : Dans cette zone d' a ffichage apparaissent sous forme de symboles des informations
complémentaires relatives aux valeurs mesurées affichées. Vue complète de tous les symboles et de leur signification : → 61
5
Zone d' a ffichage "Valeurs mesurées" : Dans cette zone apparaissent les valeurs mesurées actuelles
6
Zone d' a ffichage "Unité de mesure" : Dans cette zone apparaissent les unités de mesure/ de temps réglées pour les valeurs
mesurées
5.1.2
Fonctions complémentaires d'affichage
Selon l' o ption commandée (F-CHIP → 98), l' a ffichage local dispose de fonctionnalités
d' a ffichage complémentaires.
Appareils sans logiciel de dosage :
A partir de la position HOME, vous pouvez accéder au menu d' i nformation suivant par
l' a ctivation des touches OS :
• Etats des compteurs totalisateurs (y compris dépassement)
• Valeurs et états réels d' e ntrées/sorties existantes
• N° repère de l' a ppareil librement définissable)
OS → Interrogation de certaines valeurs dans le menu info
X (touche Esc) → Retour à la position HOME
Appareils avec logiciel de dosage :
Pour les appareils avec logiciel de dosage (F-CHIP → 98) et ligne d' a ffichage configurée en
conséquence, il est possible d' e ffectuer des process de dosage directement par le biais de
l' a ffichage local.
Une description précise figure à la → 62
