Proline Promag 53
#
"
Endress+Hauser
4.3
Compensation de potentiel
Danger !
Le système de mesure doit être intégré dans la compensation de potentiel.
Une mesure correcte est garantie uniquement lorsque le produit à mesurer et le capteur sont
au même potentiel électrique. La plupart des capteurs Promag disposent en standard d' u ne
électrode de référence intégrée, qui assure la compensation de potentiel nécessaire.
Pour la compensation de potentiel tenir également compte :
• des concepts de mise à la terre interne
• des conditions d' u tilisation comme par ex. matériau/terre de la conduite etc (voir tableau)
4.3.1
Compensation de potentiel Promag E/L/P/W
Electrode de référence disponible en standard
4.3.2
Compensation de potentiel Promag H
Pas d' é lectrode de référence disponible !
Via le raccord process métallique il existe toujours une liaison électrique avec le produit.
Attention !
Lors de l' u tilisation de raccords process en matière synthétique, il convient de réaliser la
compensation de potentiel à l' a ide de rondelles de terre → 24.
Les rondelles de terre nécessaires peuvent être commandées séparément auprès
d' E ndress+Hauser comme accessoires → 100.
4.3.3
Exemple de raccordement pour la compensation de potentiel
Cas standard
Conditions d'utilisation
Lors de l' u tilisation de l' a ppareil de mesure dans :
• une conduite métallique mise à la terre
La compensation de potentiel est réalisée par le biais de la
borne de terre du transmetteur.
!
Remarque !
Lors d' u n montage en conduites métalliques, il est
recommandé de relier la borne de terre du boîtier du
transmetteur avec la conduite.
Compensation de potentiel

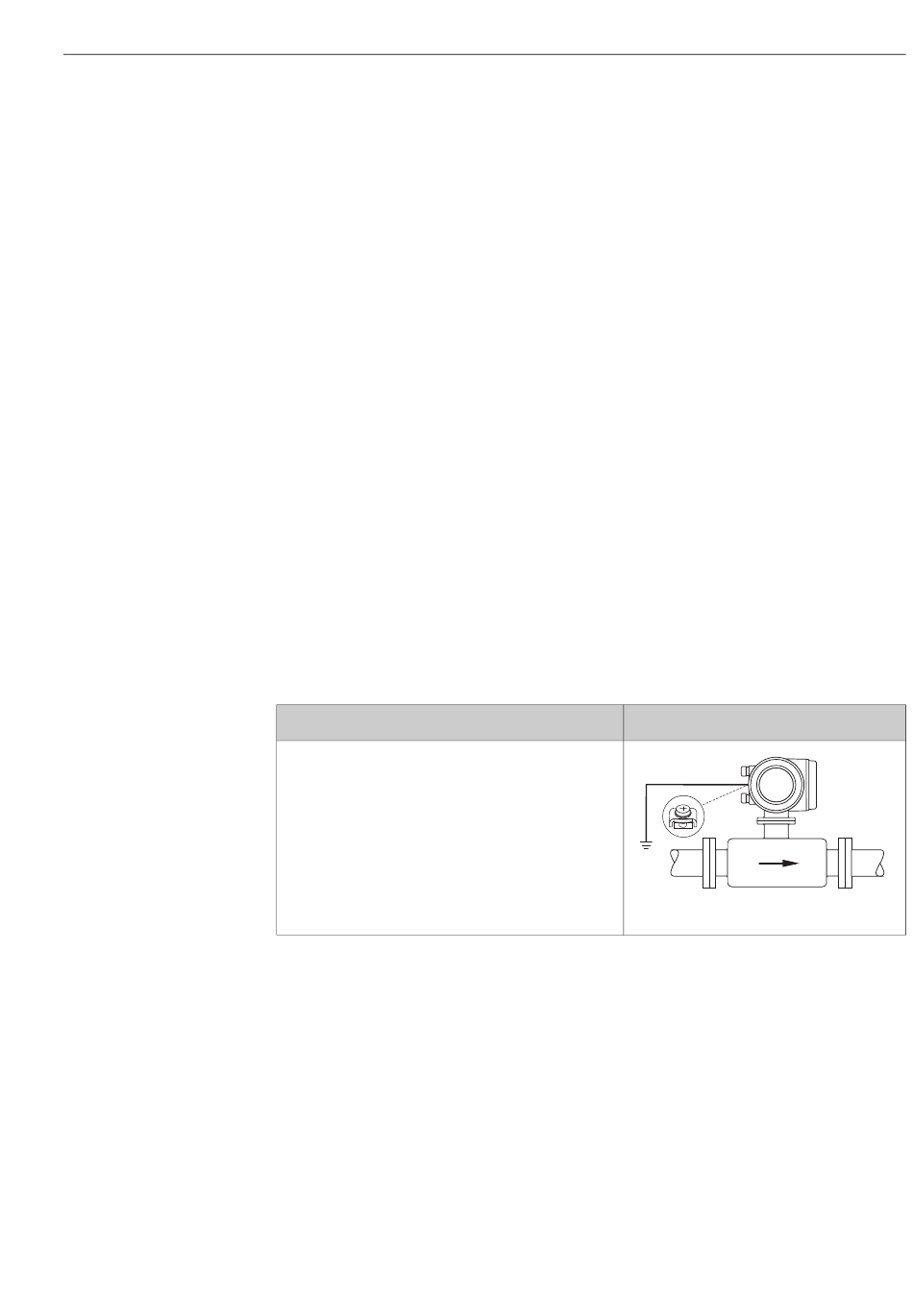

Fig. 38 :
Via la borne de terre du transmetteur
Câblage
A0011892
55
