Face Arrière - Sony RM-IP10 Mode D'emploi

T Touche POWER
Appuyez sur cette touche pour allumer la ou les
touches CAMERA correspondant à l'état de la ou
des caméras raccordées.
Jaune : La caméra est sous tension.
Verte : La caméra est en mode veille.
Éteinte : Aucune caméra n'est raccordée.
Maintenez cette touche enfoncée et appuyez sur les
touches CAMERA 1 à 7 pour mettre la caméra
correspondant à la touche enfoncée sous/hors
tension.
U Touches CAMERA
Appuyez sur l'une des touches pour sélectionner la
caméra parmi celles qui sont raccordées. La touche
CAMERA sélectionnée s'allume en jaune.
V Touches GROUP/POSITION
Vous pouvez mémoriser divers réglages de caméra
tels que les positions de panoramique, d'inclinaison
et de zoom dans la caméra correspondant à la
touche GROUP/POSITION, puis charger les
réglages dans la mémoire.
Ces touches sont également utilisées pour
sélectionner le numéro de groupe de la caméra en se
connectant sur un réseau local LAN.

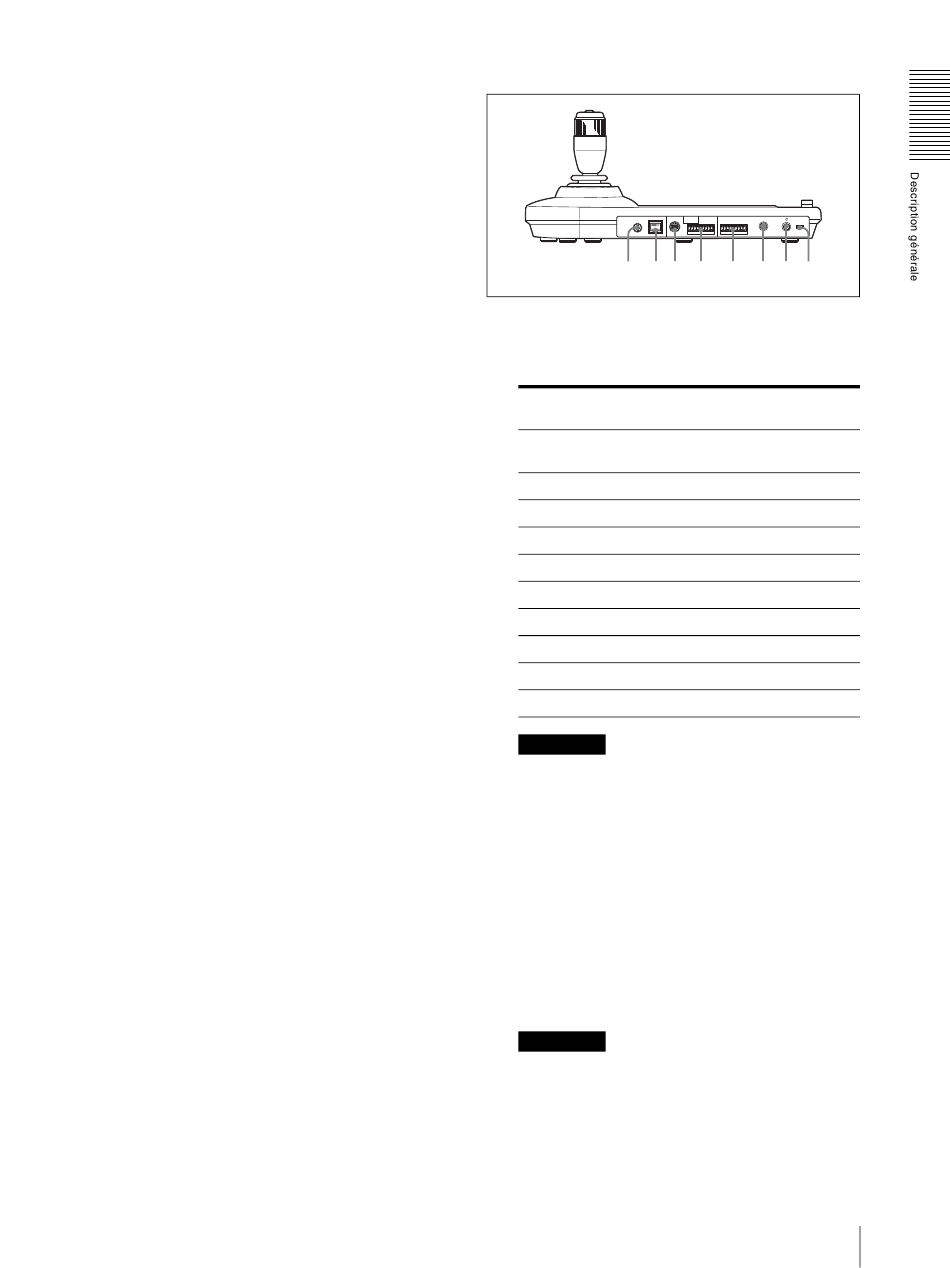

Face arrière
MODE LAN
wd wfwg wh wj wk wl
W Sélecteur MODE
Sélectionnez la position correspondant à la caméra
à raccorder.
Position du Mode de caméra
commutateur
0 Automatiquement sélectionné
(par défaut)
1 Pas utilisé
2 Pas utilisé
3 Pas utilisé
4 Pas utilisé
5 Pas utilisé
6 Pas utilisé
7 BRC-Z700
8 BRC-Z330
9 BRC-H900
Remarque
Utilisez les positions 7 à 9 lorsque toutes les
caméras raccordées sont du même modèle. Dans les
autres cas, utilisez la position 0.
X Connecteur LAN (RJ-45 8 broches)
Pour la connexion LAN
Connectez un LAN HUB (10BASE-T/100BASE-
TX) à l'aide d'un câble LAN (catégorie 5 ou
supérieure).
Le témoin vert s'allume lorsqu'un lien est établi et
clignote durant la communication. Lors de la
connexion avec 100BASE-TX, le témoin jaune
s'allume également.
Remarques
• Par mesure de sécurité, ne raccordez pas le
connecteur pour le câblage de périphériques
pouvant avoir une tension excessive à ce port.
Suivez les instructions pour ce port.
