Descrizione sistema
Unità esterna
Attenzione
L'installazione delle unità esterne ed
interna deve sempre essere eff et-
tuata da un tecnico qualifi cato ed in
possesso di patentino F-GAS.

Avvertenze prima dell'installazione

• L'unità esterna utilizza un liquido
refrigerante ecologico di tipo HFC
(R-410A) che non lede l'integrità dello
strato di ozono.
• Il liquido refrigerante R-410A funzio-
na ad una pressione superiore del
50-70% rispetto a quella del liquido
refrigerante R22. Verifi care che il ma-
teriale a disposizione per la manuten-
zione e i componenti di riempimento
possano essere impiegati con il liqui-
do refrigerante R-410A.
• I contenitori del liquido R-410A sono
dotati di un tubo immerso il quale
consente al liquido di fuoriuscire solo
se posti in posizione verticale con la
valvola in posizione superiore.
• I sistemi R-410A devono essere riem-
piti con il liquido refrigerante indica-
to. Applicare un dosatore, disponibile
in commercio, sul tubo a manicotto,
al fi ne di vaporizzare il liquido refri-
gerante prima dell'ingresso nell'unità
esterna.
• Il liquido refrigerante R-410A, come
tutti i fl uidi HFC, è compatibile esclu-
sivamente con gli oli raccomandati
dal costruttore del compressore.
• La pompa a vuoto non è suffi ciente
per eliminare totalmente l'umidità
dall'olio.
• Gli oli di tipo POE assorbono rapida-
mente l'umidità. Non esporre l'olio
all'aria.
• Non aprire mai il sistema quando lo
stesso si trovi in condizione di sotto-
vuoto.
• Non disperdere il liquido refrigerante
R-410A nell'ambiente.
• L'olio contenuto all'interno del com-
pressore è estremamente igroscopi-
co.
• Assicurarsi che tutte le norme na-
zionali vigenti in termini di sicurezza
vengano rispettate nel corso dell'ins-
tallazione dell'unità esterna.
• Assicurarsi che il sistema disponga di
una messa a terra adeguata. Verifi care
che la tensione e la frequenza di ali-
mentazione corrispondano a quelle
necessarie all'unità esterna e che la
potenza installata sia suffi ciente al
funzionamento della stessa.
• Verifi care che l'impedenza del circui-
to di alimentazione corrisponda alla
potenza elettrica assorbita dall'unità
esterna come indicato sulla targa dati
dell'unità esterna (EN 61000-3-12).
• Verifi care la presenza di diff eren-
ziali e interruttori di sicurezza cor-
rettamente dimensionati, collegati
all'unità esterna.
NOTA: Le caratteristiche e i codici
dell'unità esterna sono indicati nella tar-
ga dati.
Raccomandazioni generali:
- Aspirazione dell'aria non deve essere
posta contro vento
- Assicurarsi che un fl usso d'aria mini-
ma venga sempre mantenuta
- Rispettare le distanze tra unità interna
ed esterna indicate nel manuale
- Rispettare le distanze di massimo
dislivello tra unità interna ed esterna

Scelta del posizionamento

• Evitare il posizionamento dell'unità
esterna in luoghi di diffi cile accesso
per le successive operazioni di instal-
lazione e manutenzione.
• Evitare il posizionamento in prossi-
mità di fonti di calore.
• Evitare il posizionamento in luoghi
ove si sottopone l'unità esterna a
continue vibrazioni.
• Non posizionare l'unità esterna su
strutture portanti che non ne garan-
tiscano il sostegno.
• Evitare il posizionamento in prossi-
mità di condutture o serbatoi di gas
combustibili.
• Evitare posizionamento che preveda
esposizioni a vapori d'olio.
• Evitare posizionamenti caratterizzati
da condizioni ambientali particolari.
• Scegliere un posizionamento dove il
rumore e l'aria emessa dall'unità es-
terna non disturbino i vicini.
• Scegliere un posizionamento al ripa-
ro dal vento.
• Prevedere un posizionamento che
consenta il mantenimento delle dis-
tanze di installazione necessarie.
• Evitare il posizionamento in un luogo
che impedisca l'accesso a porte e/o
corridoi.
• La struttura del suolo di appoggio
deve poter sostenere il peso dell'unità
esterna e ridurre al massimo le possi-
bili vibrazioni.
• Se l'unità esterna viene installata in
una località dove sono previste ab-
bondanti precipitazioni nevose, ins-
tallare l'unità ad almeno 200 mm al di
sopra del livello solito di caduta neve
o utilizzare una staff a di sostegno per
l'unità esterna.

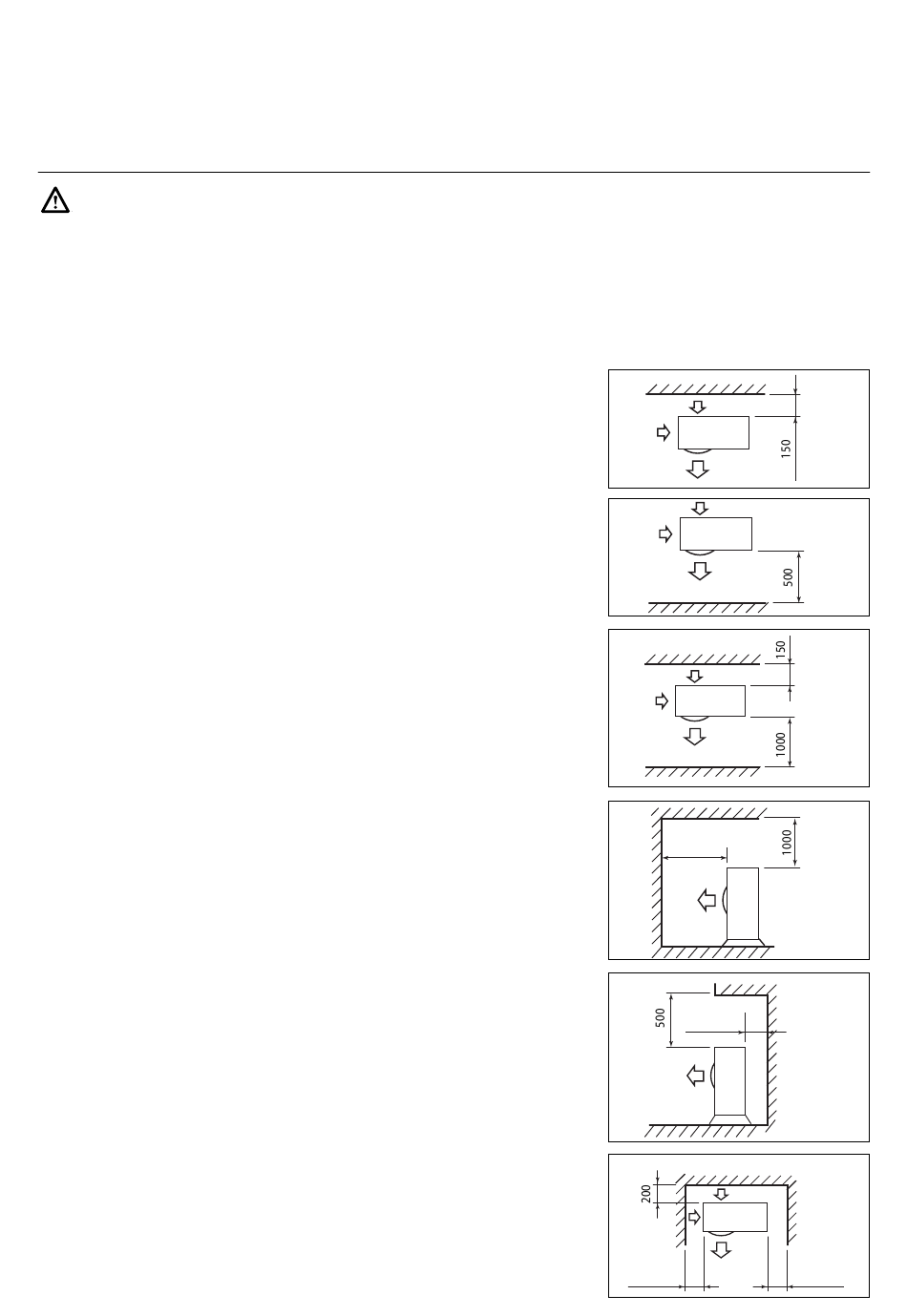

Distanze minime per l'installazione (mm)
1000
150
150
300
255 / IT
