Avant la mise en service du module RASP, les fonctions doivent être réglées
au niveau du codeur DIP. Pour configurer ce dernier, il convient d'ouvrir la vis
vis de fermeture.
ATTENTION
Le réglage des codeurs DIP se trouvant sous la vis de fermeture
s'effectue uniquement avant le raccordement de l'AS-Interface
(connecteur M12) et l'activation de la tension AS-i.
Une commutation peut entraîner un démarrage intempestif du
moteur.

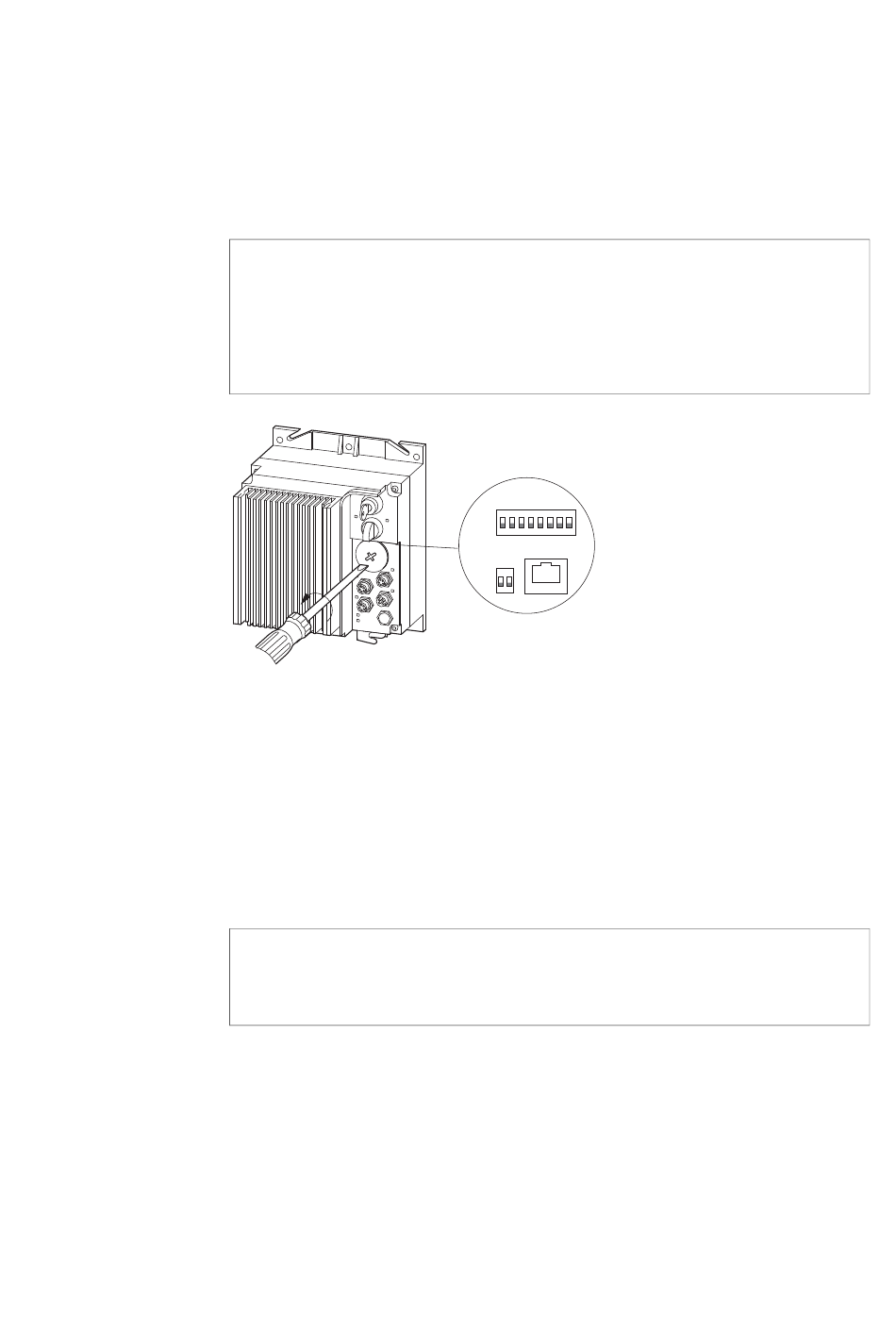

Figure 92: Codeur DIP et interface sous la vis de fermeture
Vis de fermeture du module RASP :
a Fonctions, codeur DIP
b Codeur DIP (ici sans fonction)
c Interface série (RJ45)
→
Ne pas modifier le réglage des deux codeurs DIP ②
(position OFF) !
ATTENTION
L'interface RJ45 n'est pas conçue pour une communication
Ethernet.
